Манжета клапана WP7 относится к элементам газораспределительного механизма и служит для ограничения подачи масла в зону направляющей втулки. Она формирует тонкую масляную плёнку на стержне клапана и одновременно препятствует избыточному проникновению масла в камеру сгорания. Это снижает расход масла и уменьшает образование отложений в цилиндро-поршневой группе.

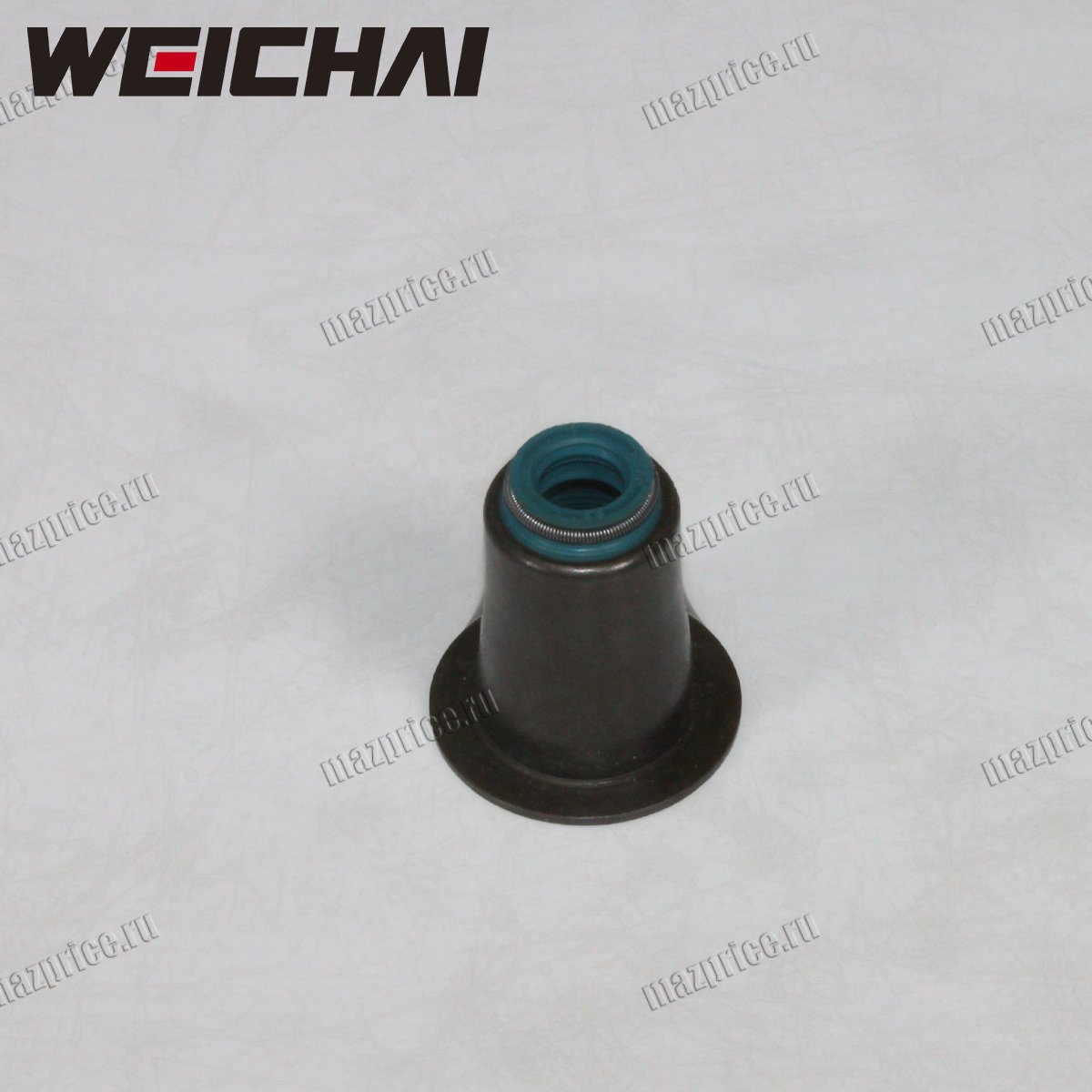

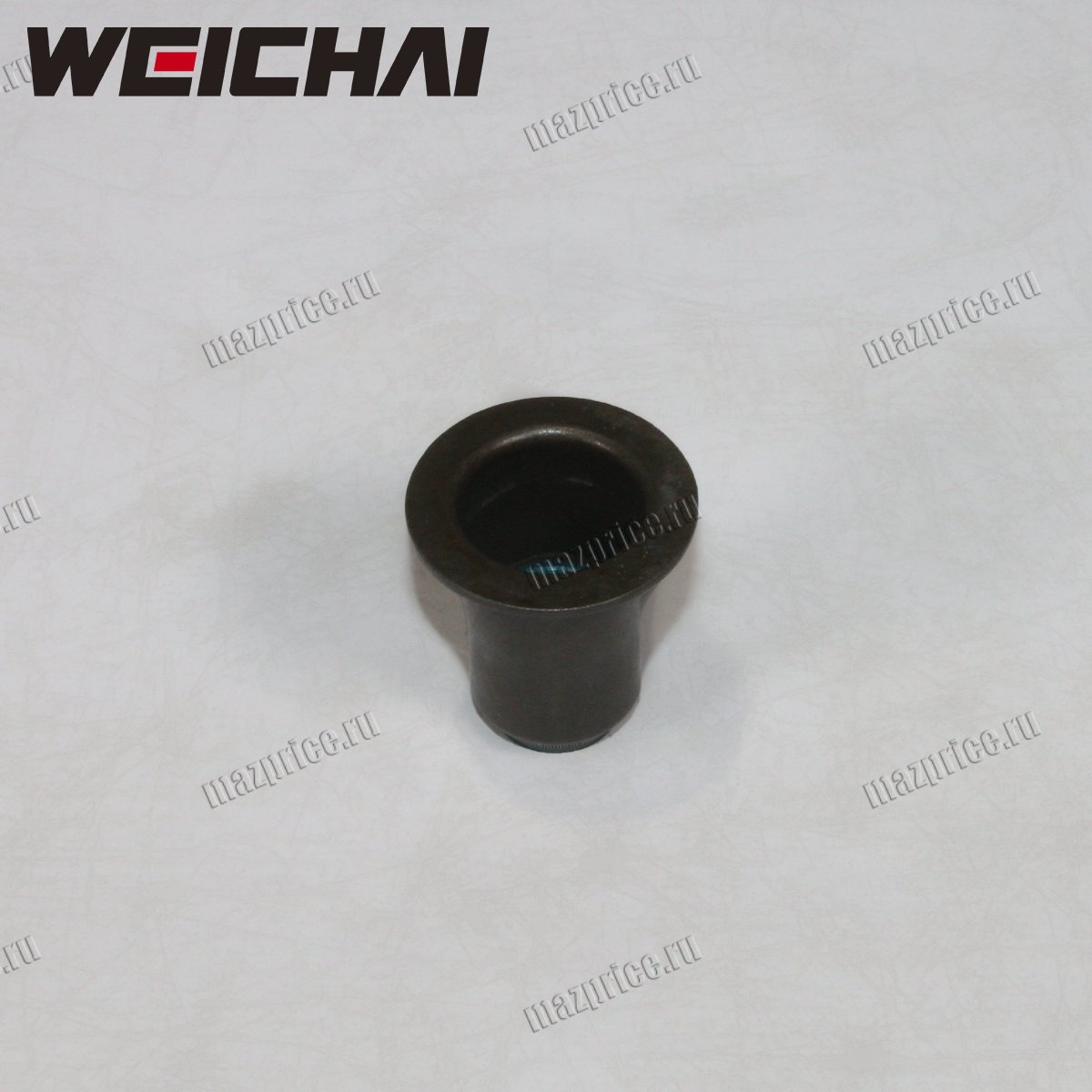

Маслосъёмный колпачок WP8 имеет компактную форму с пружинным обжимным пояском в верхней части. Конструкция обеспечивает стабильное прижатие к стержню клапана при многократных циклах движения. Эластичный материал сохраняет герметичность при температурных колебаниях и воздействии продуктов сгорания.
Технические характеристики манжета клапана 1003616419
Манжета устанавливается на направляющую втулку выпускного или впускного клапана и работает в зоне высоких температур. Размеры согласованы с посадочными местами головки блока и параметрами клапанного стержня.
Основные параметры:
• Внутренний диаметр: примерно 5–6 мм;
• Наружный диаметр: около 10–12 мм;
• Высота: примерно 10–12 мм;
• Тип уплотнения: пружинный обжимной кольцевой поясок;
• Материал: маслостойкая термостойкая резина NBR или FKM.
Такие характеристики позволяют колпачку клапана 1003616419 работать при длительном контакте с моторным маслом и нагретым металлом. Пружинный поясок поддерживает постоянное усилие прижатия, а подобранный внутренний диаметр минимизирует подсос масла при сохранении смазки на стержне клапана.
Уплотнение используется в составе головки блока цилиндров дизельных силовых агрегатов семейства Weichai. При работе газораспределительного механизма уплотнение клапана Weichai ограничивает проникновение масла из верхней части ГБЦ к камере сгорания через зазор между втулкой и стержнем клапана.
Манжета клапана WP7 и аналогичная деталь для серии WP8 применяются на двигателях Weichai WP7 и WP8. Эти моторы устанавливаются на автомобили МАЗ, SHAANXI (Shacman), HOWO, FAW, JAC. На этих шасси маслосъёмный колпачок МАЗ WP7 входит в стандартный набор элементов при ремонте ГБЦ и капитальном ремонте двигателя.
Как правильно установить колпачок клапана 1003616419
Перед монтажом новый колпачок клапана 1003616419 осматривается на отсутствие трещин, дефектов кромки и повреждений пружины. Головка блока очищается, направляющие втулки и стержни клапанов промываются от нагара и старого масла. Перед установкой рабочая кромка и внутренняя поверхность манжеты смазываются чистым моторным маслом.
Посадка выполняется специальной оправкой, которая опирается на жёсткую часть корпуса. При запрессовке уплотнение клапана Weichai продвигается строго по оси направляющей без перекоса. Удары по резиновой части недопустимы. После посадки проверяется высота установки, затем продолжается сборка клапанного механизма с контролем свободного хода стержня в новой манжете.
