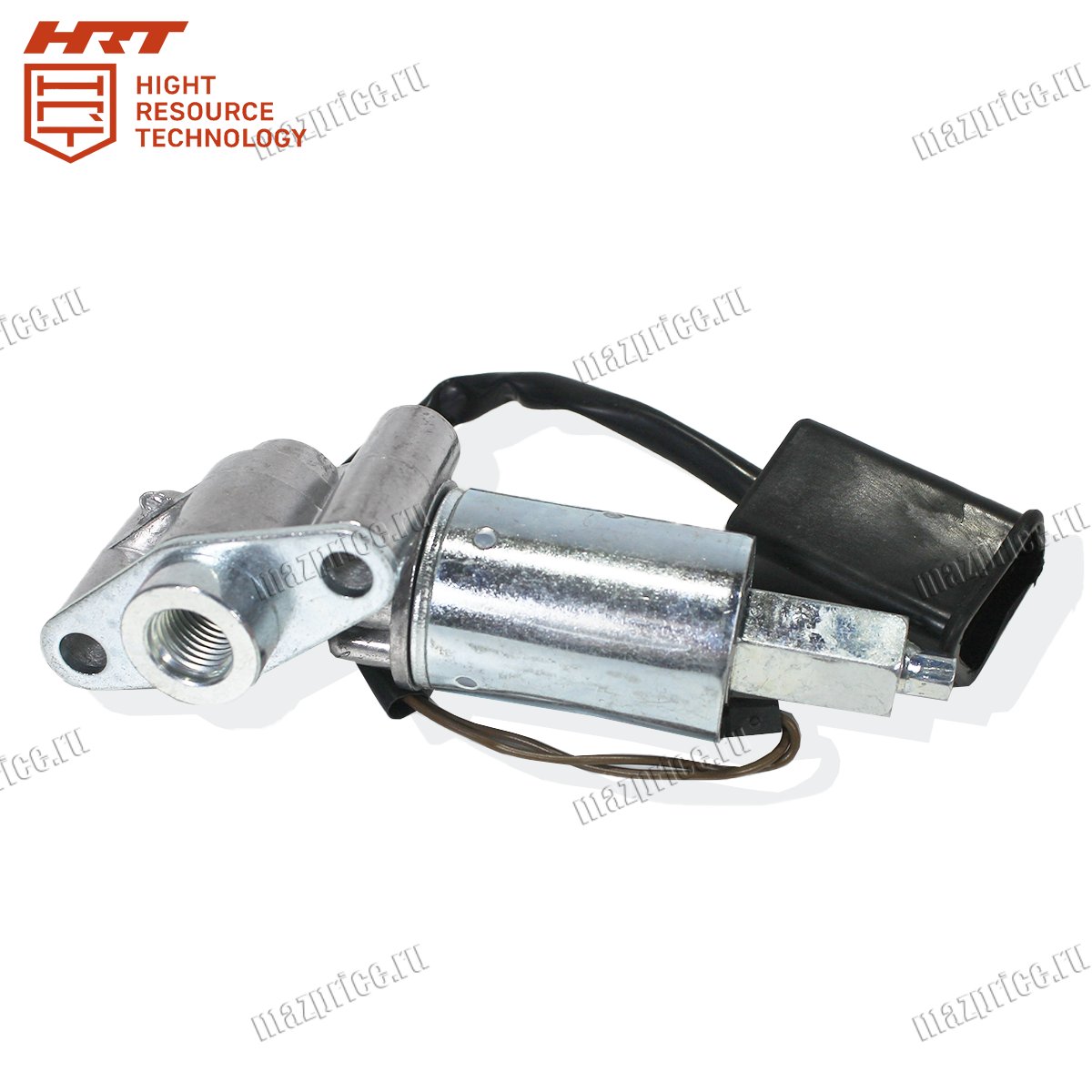

Клапан электромагнитный КЭМ-32-23-HRT предназначен для управления потоками сжатого воздуха в пневматических системах техники. Узел открывает и перекрывает канал при подаче электрического сигнала, осуществляя работу за счёт перемещения якоря под действием магнитного поля катушки. Конструкция рассчитана на эксплуатацию в условиях вибрации и перепадов температуры, обеспечивая быстрое срабатывание и стабильное удержание положения. Корпус выполнен из алюминиевого сплава с защитой от коррозии.
Технические характеристики клапана электромагнитного КЭМ-32-23-HRT
Соленоидный клапан 24В применяется в пневмосистемах грузовой техники и соответствует требованиям по давлению и температуре. Основные параметры изделия:
• Номинальное напряжение: 24 В
• Тип тока: постоянный
• Рабочая среда: сжатый воздух
• Рабочее давление: 6–10 бар
• Присоединительная резьба: около М16×1,5
• Количество выходов: 2–3
• Материал корпуса: алюминиевый сплав
• Рабочая температура: от –40 до +80 °C
• Степень защиты катушки: IP54–IP65
• Масса: примерно 2,59 кг
Клапан электромагнитный КЭМ-32-23-HRT рассчитан на стабильную работу при номинальном напряжении бортовой сети 24 В. Устанавливается на двигатели и шасси с пневматическими системами управления, применим на ТМЗ-8525.10, а также на автомобилях УРАЛ-4320-31 и УРАЛ-4320-41.
Узел используется на УРАЛ-5557-40, УРАЛ-55571-40, двигателях ЯМЗ-238БЕ и ЯМЗ-7511.10. Деталь подходит для другой техники с аналогичными параметрами подключения и давления.
Когда требуется замена электромагнитного пневмоклапана КЭМ-32-23-HRT
Нарушение работы клапана проявляется в нестабильном управлении пневмосистемой. Клапан требует проверки при задержке срабатывания или отсутствии реакции на сигнал. Подтёки воздуха в зоне соединений указывают на износ уплотнений. Электромагнитный пневмоклапан при повреждении катушки может перегреваться, что приводит к перебоям в работе исполнительных механизмов.
Повышенное потребление тока свидетельствует о внутреннем замыкании. Соленоидный клапан при заклинивании якоря не обеспечивает корректное переключение каналов, что влияет на тормозные и вспомогательные системы. Несвоевременная замена приводит к падению давления и отказу пневмооборудования, возможна потеря управляемости отдельными узлами. Своевременное обслуживание снижает риск внеплановой остановки техники.
Советы по установке и подбору клапана КЭМ-32-23-HRT
Перед монтажом проверяют чистоту резьбы и состояние уплотнений. Клапан устанавливают с применением уплотнительных элементов, соответствующих давлению системы. Подключение выполняют к сети 24 В постоянного тока. Соленоидный клапан должен быть закреплён без перекоса и натяжения проводов. После установки проверяют герметичность соединений, а также корректность срабатывания.
Распространённой ошибкой является подключение к напряжению, отличному от номинального. Клапан при превышении напряжения перегревается. Неправильная ориентация корпуса нарушает отвод конденсата. Деталь не допускает установки без проверки герметичности, так как это вызывает утечку воздуха.
Соленоидный клапан должен соответствовать параметрам давления и напряжения конкретной техники. Несоответствие приводит к нестабильной работе пневмосистемы, поэтому рекомендуется приобретать клапан КЭМ-32-23-HRT у поставщика с подтверждёнными характеристиками и контролем качества. Это обеспечивает соответствие техническим требованиям и снижает риск брака.
Клапан влияет на управление пневматическими узлами. Деталь с точными параметрами поддерживает стабильное давление и корректную работу исполнительных механизмов в любых условиях эксплуатации.
