Патрубок охлаждения соединяет водяной насос с магистралью и обеспечивает стабильный отвод жидкости из нижней зоны контура. Он работает в зоне перепадов температуры и вибраций двигателя. Герметичность стыка влияет на давление в системе и скорость циркуляции.

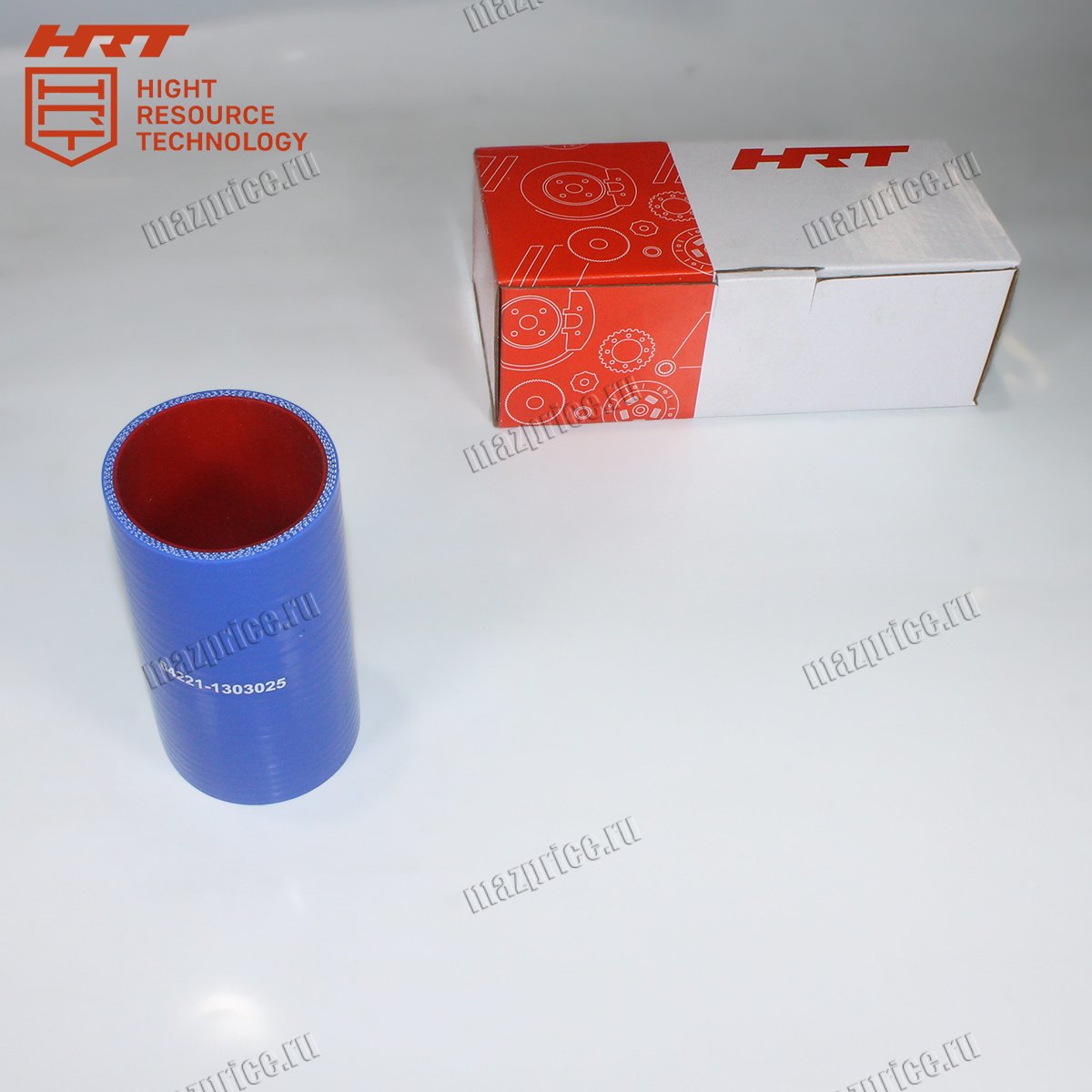

Нижний патрубок насоса выполнен из силикона, поэтому сохраняет эластичность при нагреве и остывании. Материал устойчив к антифризу и кратковременным перегревам. Правильная форма уменьшает риск пережатия потока на изгибе.
Технические характеристики нижнего патрубка водяного насоса 64221-1303025-HRT
Размеры патрубка определяют посадку на штуцеры насоса и трубопроводов. При подборе учитывают диаметр 70 мм и длину 130 мм по оси. Основные параметры приведены ниже:
• Внутренний диаметр: 70 мм
• Длина по оси: 130 мм
• Тип исполнения: нижний, отводящий
• Форма: прямой / с лёгким отводом (штатный)
• Толщина стенки: 4–6 мм
• Допуск по диаметру: ±0,5 мм
• Масса изделия: 0,29 кг
Патрубок насоса водяного 64221-1303025-HRT проверяют по фактической посадке на 70 мм без растяжения. Затем оценивают толщину 4–6 мм для равномерного обжима хомутом. Патрубок охлаждения не должен иметь складок в зоне отводящего участка.
Патрубок насоса водяного 64221-1303025-HRT применяется на автомобилях МАЗ с соответствующей компоновкой насоса и нижней линии системы. Он используется на МАЗ-5434 и МАЗ-64255 при совпадении штуцеров и длины трассы. Также подходит для МАЗ-531605 при штатном расположении патрубка.
Деталь устанавливается на МАЗ-631708 и на других модификациях с аналогичной схемой охлаждения. Перед установкой сверяют диаметр штуцеров и положение хомутов. Нижний патрубок насоса подбирают по геометрии отводящего участка, чтобы не было контакта с кронштейнами.
Как правильно выбрать и установить патрубок насоса 64221-1303025-HRT
Работы выполняют на остывшем двигателе, затем сбрасывают давление в системе. Антифриз сливают до уровня ниже соединения, чтобы избежать подтёков. Старый нижний патрубок насоса снимают после ослабления хомутов без проворачивания штуцера. Посадочные поверхности очищают от налёта и остатков резины, затем протирают насухо.
Новый патрубок насоса водяного 64221-1303025-HRT надевают до упора, контролируя ровную кромку. Хомуты ставят за буртом штуцера и затягивают равномерно.
После заливки антифриза выполняют прогрев до рабочей температуры и удаление воздуха из системы. Затем проверяют сухость стыков и уровень после остывания. Деталь должна оставаться без запотевания на кромке.
Частая ошибка — установка патрубка на грязный или корродированный штуцер. Это нарушает прилегание и даёт течь даже при сильной затяжке. Также ошибкой является применение хомутов неподходящего диапазона, которые режут стенку.
Вторая ошибка — перекрут патрубка при монтаже, из-за чего образуется залом на отводе. Поток ухудшается, а стенка работает на разрыв. Нельзя затягивать хомут на самой кромке, так как силикон разрушается быстрее.
Нельзя смешивать разные типы антифриза и оставлять воздушные пробки после сборки. Нижний патрубок насоса при перегреве теряет ресурс, даже если новый. Патрубок насоса водяного 64221-1303025-HRT устанавливают только при исправных штуцерах и корректной прокладке трассы.
