Патрубок охлаждения угловой D25 200х200мм силикон 90-25-200-200-HRT

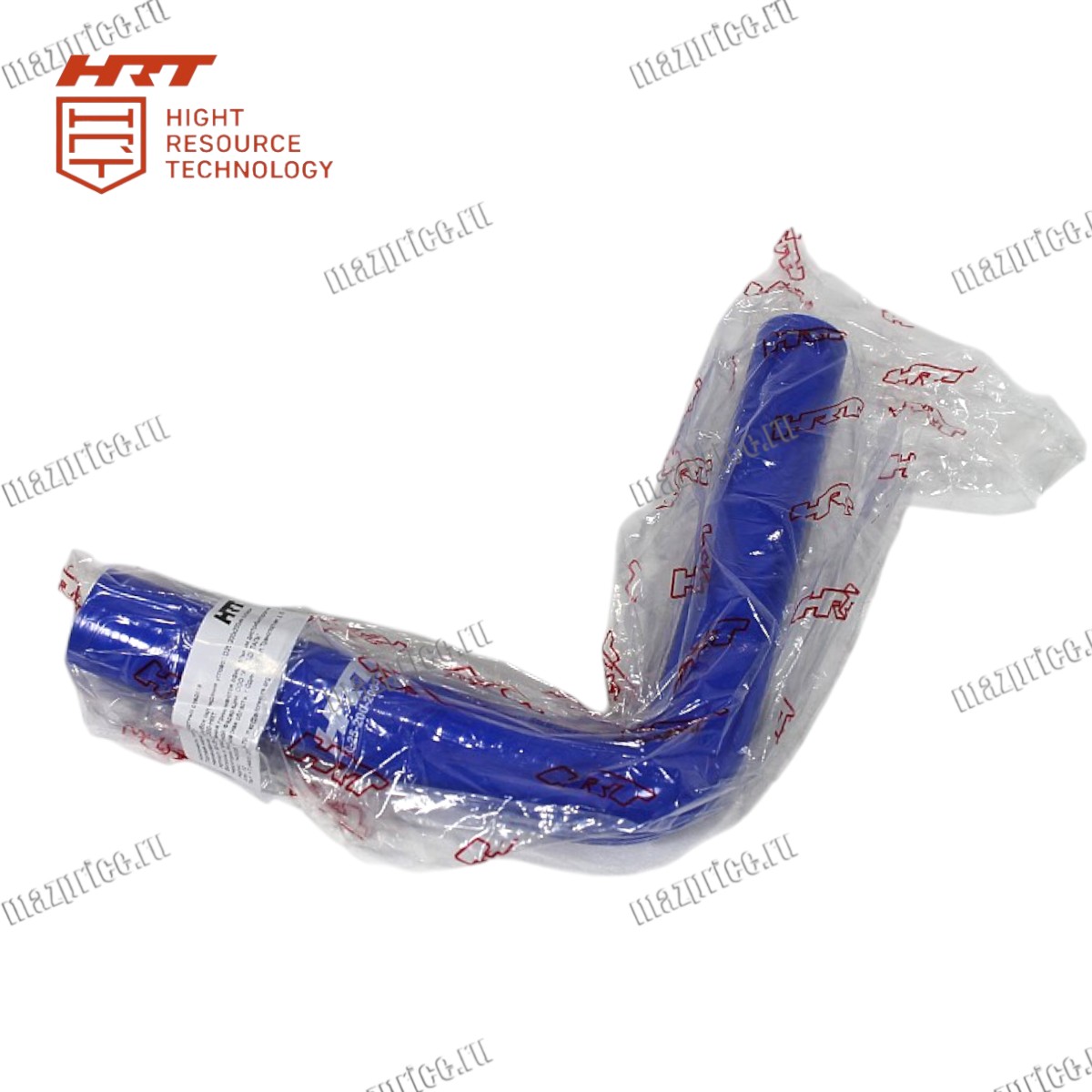

Патрубок охлаждения угловой 90-25-200-200-HRT представляет собой силиконовый соединительный элемент системы охлаждения двигателя, предназначенный для соединения радиатора, термостата, водяного насоса и других узлов, где требуется изменение направления потока охлаждающей жидкости на 90 градусов. Патрубок выполнен в виде колена с размерами сторон 200×200 мм и внутренним диаметром 25 мм.

Материал сохраняет эластичность при температурах от -60°C до +200°C (кратковременно до +220°C), устойчив к воздействию масел, горячего пара и этиленгликоля, входящего в состав охлаждающих жидкостей.

Армирующий слой из термостойкой синтетической ткани предотвращает раздувание патрубка под давлением (до 1,5–2,0 бар) и гарантирует сохранение геометрии при перепадах температур. Гладкая внутренняя поверхность обеспечивает минимальное гидравлическое сопротивление и отсутствие турбулентности потока охлаждающей жидкости.

Технические характеристики патрубка охлаждения 90-25-200-200-HRT

• Тип: угловой (90 градусов), соединительный

• Материал: силикон (термостойкий, армированный)

• Внутренний диаметр: 25 мм

• Длина сторон: 200×200 мм

• Рабочая температура: от -60°C до +200°C

• Рабочее давление: до 1,5–2,0 бар

• Масса: 0,15–0,25 кг

Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370, ЗИЛ-130, -131, -4331, -432930 и других моделях с системой охлаждения, требующей соединения на 90 градусов с диаметром 25 мм.

Признаки необходимости замены патрубка охлаждения 90-25-200-200-HRT

• Подтекание охлаждающей жидкости в районе соединений. На штуцерах радиатора, термостата или водяного насоса видны влажные следы антифриза, подтёки или капли. Причина — потеря эластичности посадочных мест патрубка из-за старения силикона, ослабление хомутов или перекос при установке.

• Визуальные дефекты на поверхности патрубка. На силиконовом патрубке обнаружены трещины, вздутия (пузыри), расслоение армирующего слоя или следы перетирания о соседние детали двигателя. Даже небольшая трещина со временем превратится в разрыв, особенно при давлении в системе охлаждения.

• Патрубок стал жёстким и хрупким. При нажатии пальцем силикон не проминается, а материал напоминает пластик. Это признак термического старения (перегрева) или воздействия некачественного антифриза. Хрупкий патрубок может треснуть при малейшей вибрации или при попытке снять его для обслуживания.

• Патрубок «течёт» через посадочное место, хотя хомуты затянуты. Внутренняя поверхность патрубка потеряла эластичность и не обжимает штуцер по всей окружности. Это особенно характерно для угловых патрубков, где напряжение материала распределено неравномерно.

Советы по установке патрубка охлаждения 90-25-200-200-HRT

Перед установкой нового патрубка обязательно слейте охлаждающую жидкость из системы охлаждения в чистую ёмкость (если антифриз ещё пригоден для использования). Открутите старые хомуты и снимите изношенный патрубок. Очистите штуцеры от остатков старого силикона, накипи и коррозии. Используйте металлическую щётку с мягкой проволокой и ветошь.

Для силиконовых патрубков рекомендуется использовать червячные хомуты с гладкой внутренней поверхностью или пружинные хомуты постоянного усилия. Обычные червячные хомуты с перфорацией могут прорезать силикон при перетяжке.

Нанесите на внутреннюю поверхность патрубка и на штуцеры тонкий слой термостойкого силиконового герметика для облегчения надевания. Наденьте патрубок 90-25-200-200-HRT на штуцеры, совместив углы изгиба в штатное положение. Убедитесь, что патрубок не перекручен и не имеет складок. Правильно сориентируйте угол 90 градусов.

Установите хомуты на штатные места (посередине посадочных зон патрубка, а не на край). Затяните хомуты с моментом 3–5 Н·м, чтобы силикон слегка обжался, но не треснул. При использовании червячных хомутов затягивайте до тех пор, пока патрубок не перестанет проворачиваться на штуцере рукой с усилием.

Залейте охлаждающую жидкость, запустите двигатель и прогрейте его до рабочей температуры (откройте термостат). Проверьте герметичность соединений — при появлении капель подтяните хомуты до прекращения течи. После остывания проверьте уровень антифриза и долейте при необходимости.
