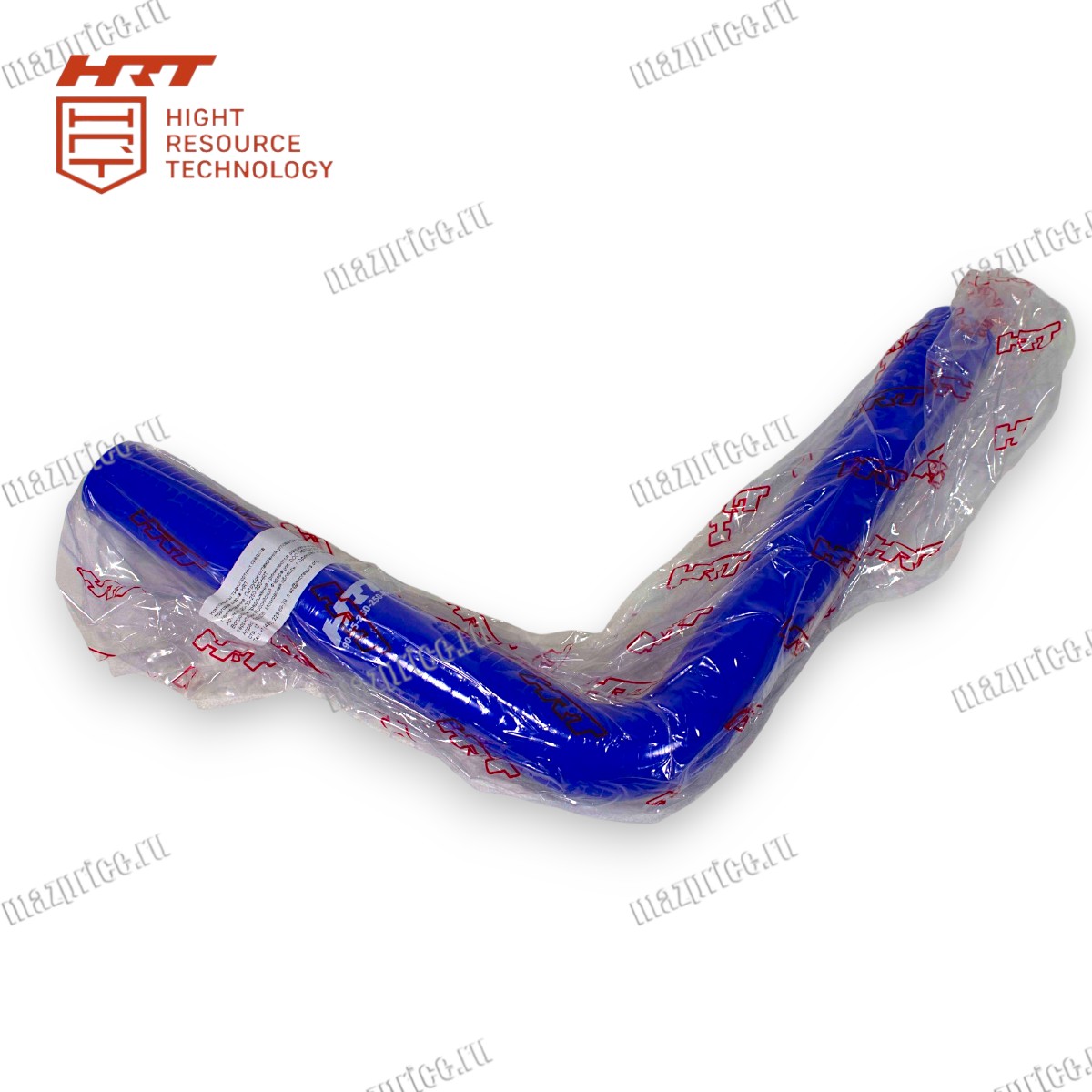

Патрубок охлаждения угловой 90-25-250-250-HRT представляет собой силиконовый соединительный элемент системы охлаждения двигателя, предназначенный для соединения радиатора, термостата, водяного насоса и других узлов, где требуется изменение направления потока охлаждающей жидкости на 90 градусов. Патрубок выполнен в виде колена с размерами сторон 250×250 мм и внутренним диаметром 25 мм, что позволяет использовать его в системах охлаждения, где требуется увеличенная длина сторон для компенсации расстояний и вибраций.
Угловая конструкция патрубка (90 градусов) позволяет соединять штуцеры, оси которых расположены под прямым углом друг к другу. Это особенно актуально при монтаже в ограниченном пространстве моторного отсека, где прямые патрубки или патрубки с другим углом изгиба неприменимы. Длина сторон 250×250 мм обеспечивает необходимый зазор между соединяемыми узлами для компенсации вибраций и тепловых расширений, что особенно важно для грузовых автомобилей с мощными двигателями, работающими в тяжёлых условиях.
Технические характеристики патрубка охлаждения 90-25-250-250-HRT
• Тип: угловой (90 градусов), соединительный
• Материал: силикон (термостойкий, армированный)
• Внутренний диаметр: 25 мм
• Длина сторон: 250×250 мм
• Рабочая температура: от -60°C до +200°C
• Рабочее давление: до 1,5–2,0 бар
• Масса: 0,20–0,35 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370, ЗИЛ-130, -131, -4331, -432930 и других моделях с системой охлаждения, требующей соединения на 90 градусов с диаметром 25 мм.
Признаки необходимости замены патрубка охлаждения 90-25-250-250-HRT
Подтекание охлаждающей жидкости в районе соединений. На штуцерах радиатора, термостата или водяного насоса видны влажные следы антифриза, подтёки или капли. Причина — потеря эластичности посадочных мест патрубка из-за старения силикона, ослабление хомутов или перекос при установке. Даже незначительная утечка со временем увеличивается и может привести к аварийной ситуации на дороге.
Визуальные дефекты на поверхности патрубка. На силиконовом патрубке обнаружены трещины, вздутия (пузыри), расслоение армирующего слоя или следы перетирания о соседние детали двигателя. Даже небольшая трещина со временем превратится в разрыв, особенно при давлении в системе охлаждения. Особенно опасны вздутия, указывающие на ослабление армирующего слоя и возможный разрыв под давлением.
Патрубок стал жёстким и хрупким. При нажатии пальцем силикон не проминается, а материал напоминает пластик. Это признак термического старения (перегрева) или воздействия некачественного антифриза. Хрупкий патрубок может треснуть при малейшей вибрации или при попытке снять его для обслуживания. Силикон со временем теряет эластичность, особенно при работе в тяжёлых условиях с высокими температурами.
Двигатель перегревается, а уровень антифриза падает без видимых причин. Если нет видимых луж под машиной, но антифриз постоянно уходит, возможна микротрещина в патрубке, которая пропускает жидкость только в виде пара под давлением при рабочей температуре двигателя. Такая утечка особенно трудно диагностируется, но приводит к тем же последствиям, что и явная течь.
Если вовремя не заменить изношенный патрубок охлаждения, последствия могут быть серьёзными. Разрыв патрубка на ходу приводит к мгновенной потере антифриза и резкому перегреву двигателя — температура головки цилиндров подскакивает до критической за 1–2 минуты. Перегрев вызывает деформацию головки блока цилиндров (ГБЦ), прогар прокладки, заклинивание поршней и дорогостоящий капитальный ремонт. Даже небольшая утечка ведёт к подсасыванию воздуха в систему охлаждения, что снижает эффективность охлаждения и вызывает локальные перегревы в головке двигателя. Стоимость замены патрубка несопоставима с ценой ремонта перегретого двигателя, поэтому затягивать с заменой недопустимо.
Советы по установке патрубка охлаждения 90-25-250-250-HRT
Перед установкой нового патрубка обязательно слейте охлаждающую жидкость из системы охлаждения в чистую ёмкость (если антифриз ещё пригоден для использования). Открутите старые хомуты и снимите изношенный патрубок. Очистите штуцеры от остатков старого силикона, накипи и коррозии. Используйте металлическую щётку с мягкой проволокой и ветошь.
Для силиконовых патрубков рекомендуется использовать червячные хомуты с гладкой внутренней поверхностью или пружинные хомуты постоянного усилия. Обычные червячные хомуты с перфорацией могут прорезать силикон при перетяжке.
Нанесите на внутреннюю поверхность патрубка и на штуцеры тонкий слой термостойкого силиконового герметика для облегчения надевания. Наденьте патрубок 90-25-250-250-HRT на штуцеры, совместив углы изгиба в штатное положение. Убедитесь, что патрубок не перекручен и не имеет складок. Правильно сориентируйте угол 90 градусов.
Установите хомуты на штатные места (посередине посадочных зон патрубка, а не на край). Затяните хомуты с моментом 3–5 Н·м, чтобы силикон слегка обжался, но не треснул. При использовании червячных хомутов затягивайте до тех пор, пока патрубок не перестанет проворачиваться на штуцере рукой с усилием.
Залейте охлаждающую жидкость, запустите двигатель и прогрейте его до рабочей температуры (откройте термостат). Проверьте герметичность соединений — при появлении капель подтяните хомуты до прекращения течи. После остывания проверьте уровень антифриза и долейте при необходимости.
