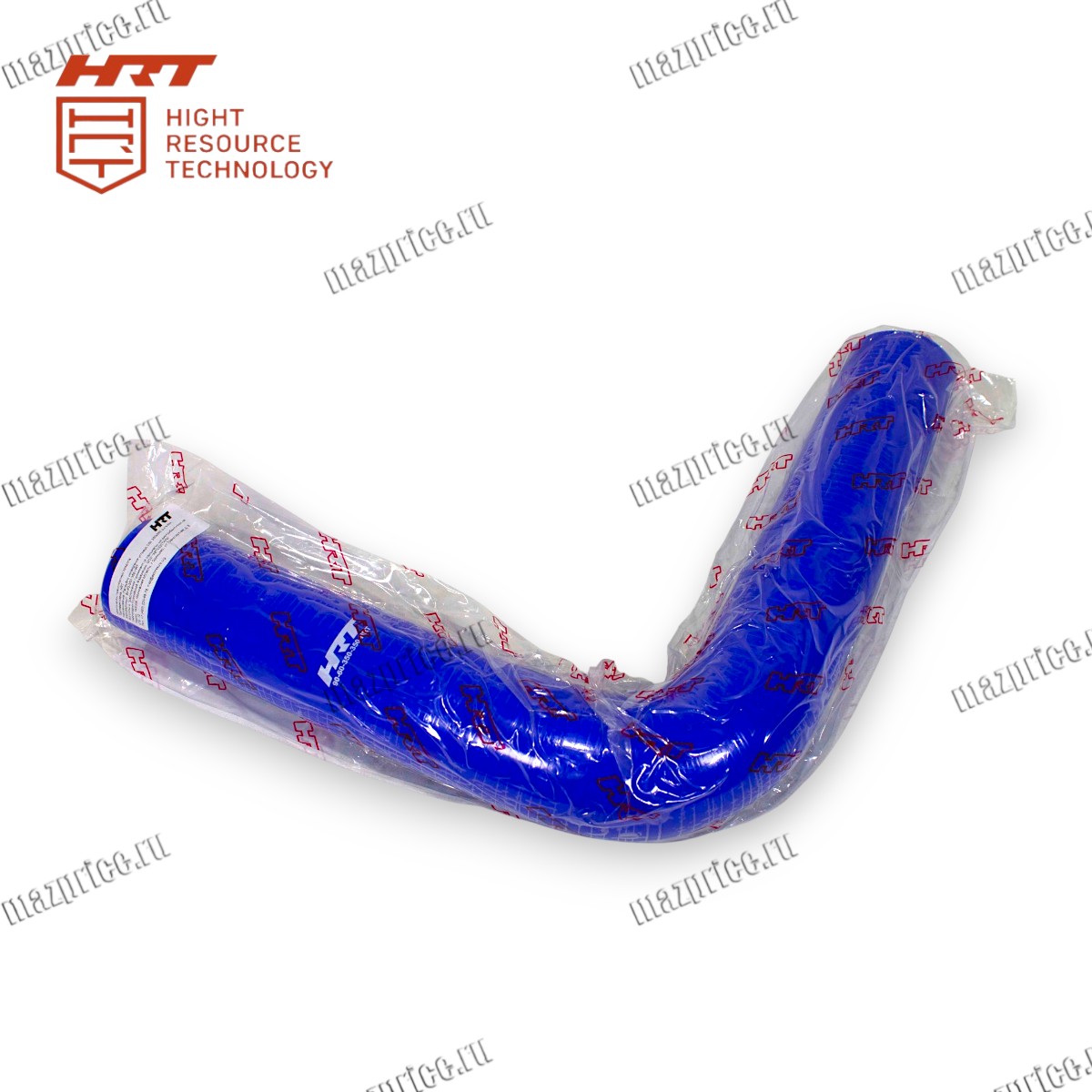

Патрубок охлаждения угловой 90-60-350-350-HRT представляет собой силиконовый соединительный элемент системы охлаждения двигателя, предназначенный для соединения радиатора, термостата, водяного насоса и других узлов, где требуется изменение направления потока охлаждающей жидкости на 90 градусов. Патрубок выполнен в виде колена с размерами сторон 350×350 мм и внутренним диаметром 60 мм, что позволяет использовать его в системах охлаждения мощных грузовых автомобилей, где требуется увеличенная длина сторон для компенсации значительных расстояний и вибраций.
Угловая конструкция патрубка (90 градусов) позволяет соединять штуцеры, оси которых расположены под прямым углом друг к другу. Это особенно актуально при монтаже в ограниченном пространстве моторного отсека автомобилей АМАЗ, где прямые патрубки или патрубки с другим углом изгиба неприменимы. Длина сторон 350×350 мм обеспечивает значительный зазор между соединяемыми узлами для компенсации вибраций и тепловых расширений, что критически важно для грузовых автомобилей с мощными двигателями, работающими в тяжёлых условиях.
Технические характеристики патрубка охлаждения 90-60-350-350-HRT
• Тип: угловой (90 градусов), соединительный
• Материал: силикон (высокотемпературный, армированный 4 слоями полиамидной нити)
• Внутренний диаметр: 60 мм
• Длина сторон: 350×350 мм
• Толщина стенки: 5 мм
• Рабочая температура: от -60°C до +260°C
• Рабочее давление: до 10 атм (1,0 МПа)
Данная деталь применяется на автомобилях АМАЗ (Амкодор-МАЗ) моделей 534035, 534045, 534055, 534075, а также на МАЗ-5432, МАЗ-5440, МАЗ-5442, МАЗ-6430, КАМАЗ-6520, КАМАЗ-65115, КАМАЗ-43118 и других моделях с системой охлаждения, требующей соединения на 90 градусов с диаметром 60 мм.
Признаки необходимости замены патрубка охлаждения 90-60-350-350-HRT
Подтекание охлаждающей жидкости в районе соединений. На штуцерах радиатора, термостата или водяного насоса видны влажные следы антифриза, подтёки или капли. Причина — потеря эластичности посадочных мест патрубка из-за старения силикона, ослабление хомутов или перекос при установке. Даже незначительная утечка со временем увеличивается и может привести к аварийной ситуации на дороге.
Визуальные дефекты на поверхности патрубка. На силиконовом патрубке обнаружены трещины, вздутия (пузыри), расслоение армирующего слоя или следы перетирания о соседние детали двигателя. Даже небольшая трещина со временем превратится в разрыв, особенно при давлении в системе охлаждения. Особенно опасны вздутия, указывающие на ослабление армирующего слоя и возможный разрыв под давлением.
Патрубок стал жёстким и хрупким. При нажатии пальцем силикон не проминается, а материал напоминает пластик. Это признак термического старения (перегрева) или воздействия некачественного антифриза. Хрупкий патрубок может треснуть при малейшей вибрации или при попытке снять его для обслуживания.
Двигатель перегревается, а уровень антифриза падает без видимых причин. Если нет видимых луж под машиной, но антифриз постоянно уходит, возможна микротрещина в патрубке, которая пропускает жидкость только в виде пара под давлением при рабочей температуре двигателя. Такая утечка особенно трудно диагностируется, но приводит к тем же последствиям, что и явная течь.
Если вовремя не заменить изношенный патрубок охлаждения, последствия могут быть серьёзными. Разрыв патрубка на ходу приводит к мгновенной потере антифриза и резкому перегреву двигателя — температура головки цилиндров подскакивает до критической за 1–2 минуты. Перегрев вызывает деформацию головки блока цилиндров (ГБЦ), прогар прокладки, заклинивание поршней и дорогостоящий капитальный ремонт. Даже небольшая утечка ведёт к подсасыванию воздуха в систему охлаждения, что снижает эффективность охлаждения и вызывает локальные перегревы в головке двигателя. Стоимость замены патрубка несопоставима с ценой ремонта перегретого двигателя, поэтому затягивать с заменой недопустимо.
