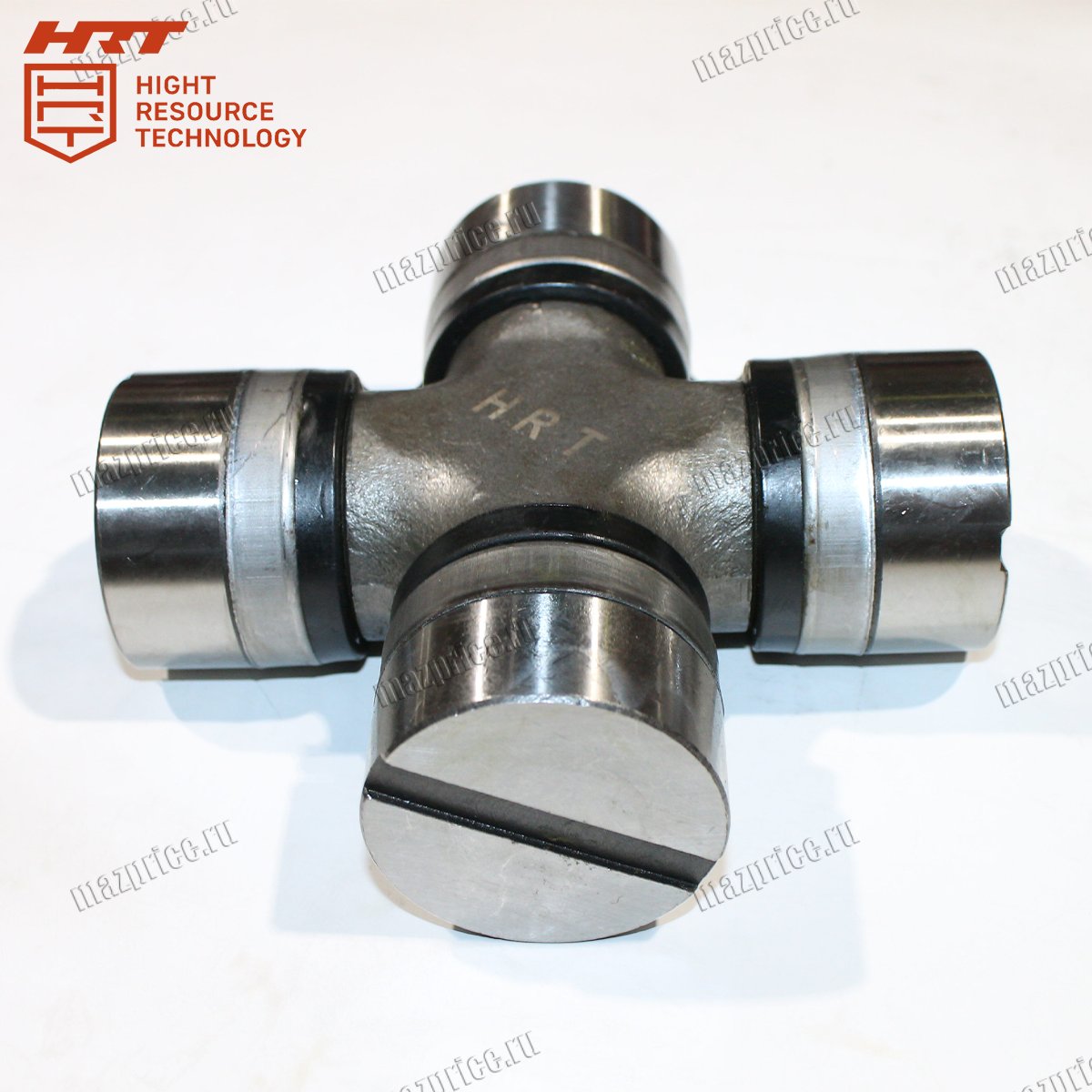

Крестовина карданного вала в сборе 62×173 мм 7522-2201025-HRT относится к узлам трансмиссии, передающим крутящий момент между валами под углом. Она обеспечивает работу карданного вала при ходах подвески и продольных смещениях без разрыва потока мощности. Крестовина карданного вала 62×173 воспринимает переменные нагрузки и компенсирует несоосность соединяемых элементов.
Конструкция включает корпус крестовины, четыре цапфы с подшипниковыми стаканами и игольчатыми роликами. Для фиксации опор применяются специальные прижимные элементы, которые отличают крестовина под стопорные пластины МАЗ от вариантов со стопорными кольцами. Узел рассчитан на регулярную смазку и работу в условиях загрязнений и вибраций.
Технические характеристики и применяемость крестовины карданного вала 7522-2201025-HRT
Крестовина поставляется в сборе с подшипниковыми стаканами и элементами крепления. Размеры узла унифицированы под крупногабаритные карданные валы МАЗ.
Основные параметры:
• Диаметр подшипников: 62 мм;
• Ширина крестовины по цапфам: 173 мм;
• Крепление подшипников: стопорные пластины, без стопорных колец;
• Диаметр игольчатых роликов: около 2,0–2,5 мм;
• Количество роликов в каждом стакане: до 25 штук;
• Тип смазки: консистентная, подача через пресс-маслёнку (если предусмотрена конструкцией);
• Материал: легированная сталь с ТВЧ-закалкой рабочих поверхностей.
Такие параметры обеспечивают совместимость, когда используется крестовина 7522-2201025 в составе штатного карданного вала. Применение закалённой стали и игольчатых опор даёт необходимый запас прочности для передачи крутящего момента на тяжёлых грузовых автомобилях.
Крестовина предназначена для карданных валов машин большого тоннажа. В трансмиссии этих автомобилей крестовина МАЗ большая обеспечивает соединение коробки передач, промежуточных и ведущих валов.
Деталь устанавливается на модели МАЗ-54326, МАЗ-64226 и другие близкие по конструкции шасси. В этих вариантах используется унифицированная крестовина 540-2201025 аналог по размерам 62×173 мм и типу крепления подшипников стопорными пластинами, что упрощает подбор и замену.
Признаки необходимости замены крестовины 7522-2201025-HRT
Износ узла проявляется люфтом в подшипниках и изменением характера звуков при работе трансмиссии. При проверке кардана крестовина карданного вала 62×173 может иметь ощутимые перемещения цапф относительно стаканов, слышны щелчки и стуки при начале движения и переключениях передач. На поверхности подшипниковых стаканов появляются следы коррозии и подтёки смазки.
Дополнительный признак — вибрация на определённых скоростях, не связанная с балансировкой колёс. При проверке на подъёмнике вращающийся вал с изношенным узлом крестовина МАЗ большая работает рывками, возможны закусывания при повороте под углом. При недостаточной смазке в стаканах слышен сухой скрежет игольчатых роликов.
Если вовремя не заменить повреждённую крестовину 7522-2201025, износ быстро прогрессирует, появляется перекос цапф, возможно разрушение подшипников и заклинивание карданного вала. Это приводит к ударной нагрузке на фланцы и коробку передач, повреждению вилок, потере управляемости при обрыве вала. В результате возрастает объём ремонта трансмиссии и сопутствующих узлов.
