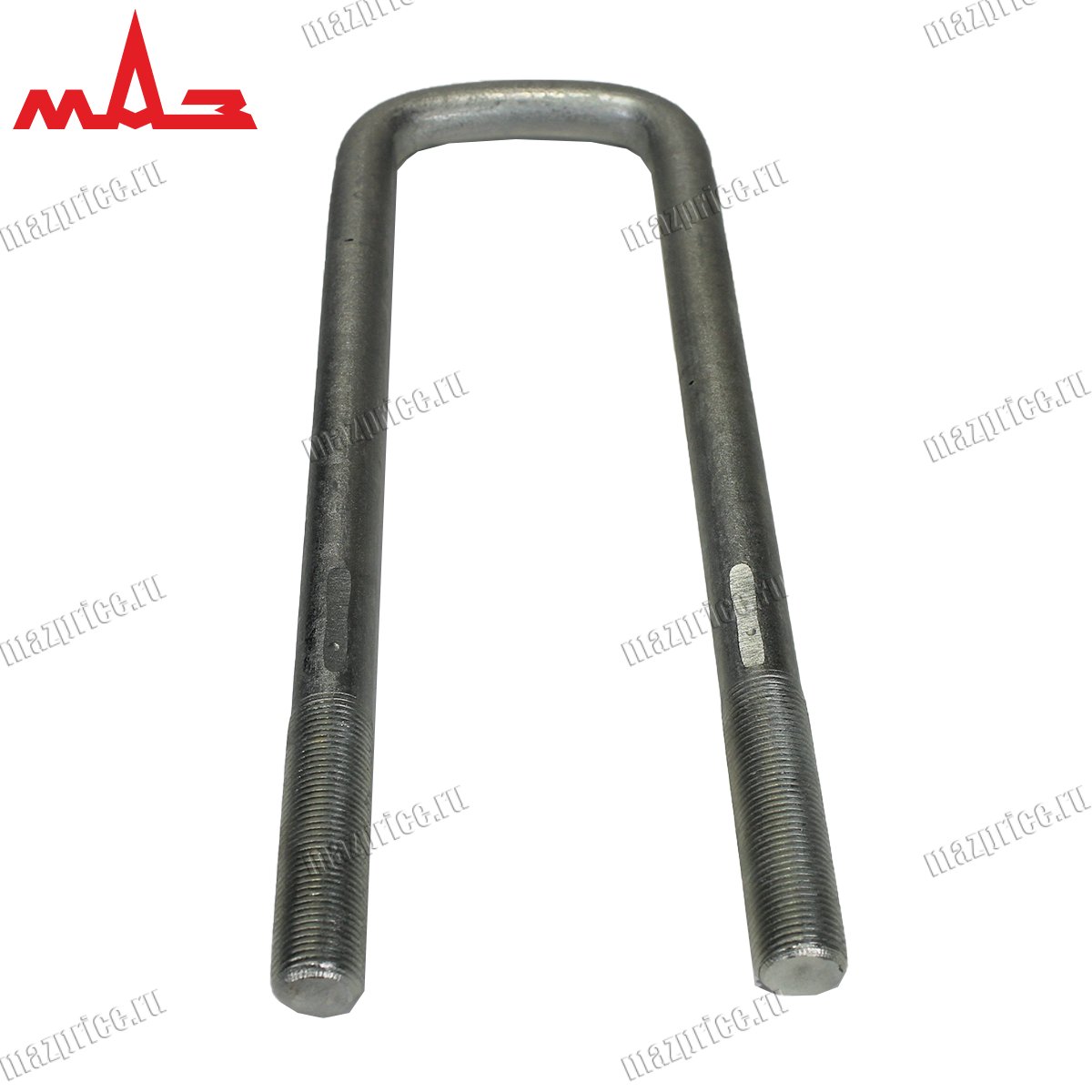

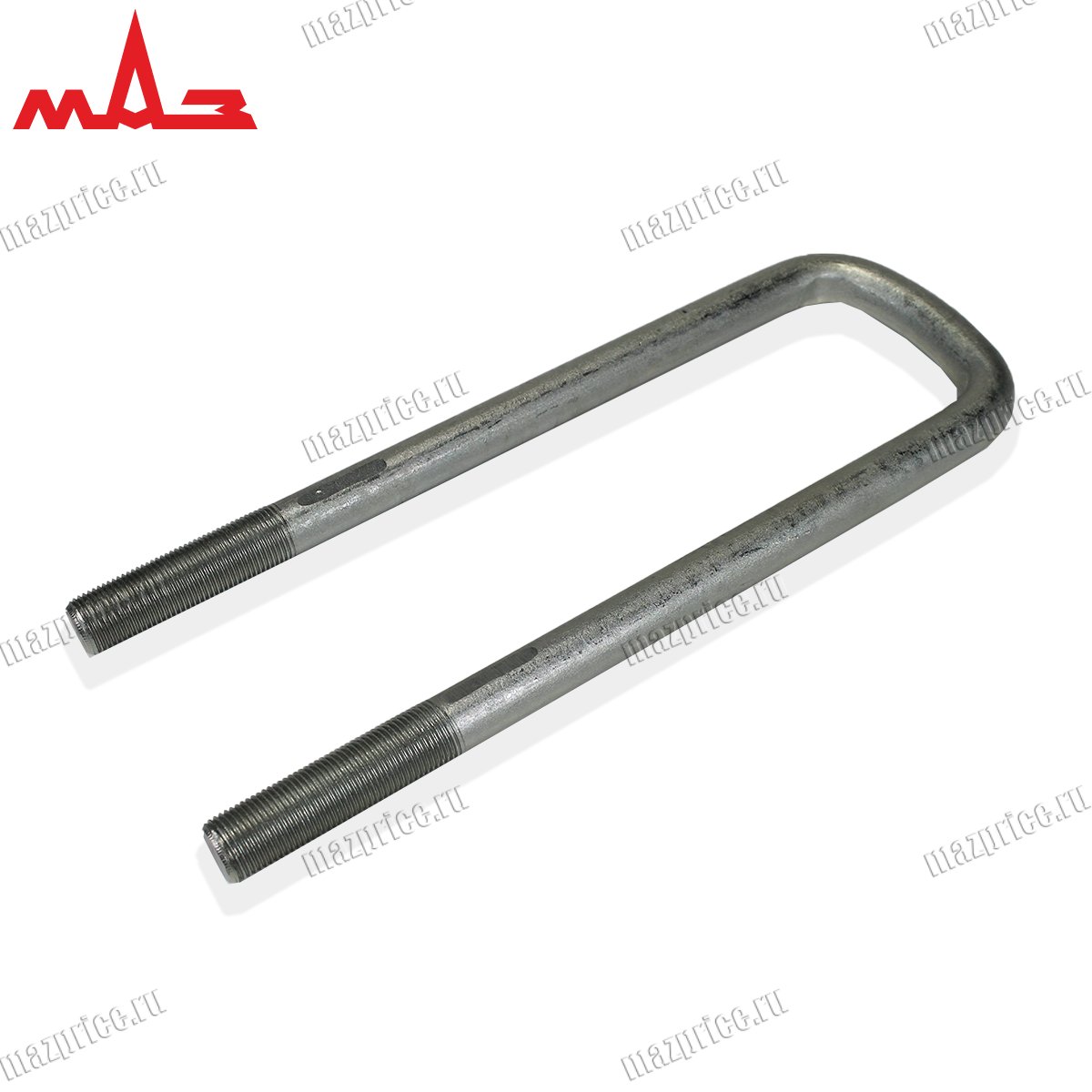

Стремянка 360 мм 8926-2912408У ОАО МАЗ

Стремянка 360 мм 8926-2912408У ОАО МАЗ — основная силовая стремянка МАЗ, определяющая целостность рессорного крепления на всех типах подвесок грузовых шасси. Данная стремянка 8926-2912408У является универсальным элементом, который устанавливается как в стремянке передней подвески, так и в стремянке задней подвески, в зависимости от компоновки автомобиля. Конструктивно это П-образная стремянка рессоры, которая охватывает рессорный пакет сверху и стягивает его с опорной площадкой моста, создавая соединение с контролируемым натяжением. Именно через эту стремянку МАЗ передаются все вертикальные перегрузки при наезде на препятствия, боковые усилия в поворотах и крутящие моменты при разгоне и торможении. Без надёжной работы стремянки рессоры вся подвеска теряет расчётную геометрию, а ходовые качества автомобиля резко ухудшаются.

Технические характеристики стремянки 360 мм 8926-2912408У

Оригинальный артикул: 8926-2912408У.

Конфигурация: П-образная рессорная стремянка.

Габаритная длина: 360 мм.

Марка стали: 40Х или аналогичный легированный сплав.

Антикоррозионная защита: фосфатирование.

Тип резьбы: метрическая, крупный шаг.

Функциональное назначение: фиксация рессорного пакета к мосту.

Технология производства и материал

Заготовка изготавливается методом горячей объёмной штамповки из хромомолибденовой стали марки 40Х или её импортных аналогов. Такой процесс обеспечивает отсутствие внутренних микротрещин, однородную мелкозернистую структуру по всему поперечному сечению и высокую усталостную прочность при знакопеременных нагрузках. Резьбовые концы стремянки 8926-2912408У нарезаются на токарных станках с ЧПУ, что гарантирует точность шага резьбы в пределах допуска 6g и исключает перекосы при закручивании гаек. Наружная поверхность покрывается фосфатным слоем толщиной 8–12 мкм, который эффективно противостоит коррозии в условиях повышенной влажности, воздействия реагентов и абразивного износа от дорожной грязи. Расчётная длина стержня 360 мм подобрана с запасом, позволяющим компенсировать неизбежную упругопластическую усадку рессорного пакета, которая в первые месяцы эксплуатации может достигать 2–3 мм, а также оставляет минимум 3–4 полных витка резьбы для периодической подтяжки.

Диагностические признаки выработки стремянки МАЗ 8926-2912408У

Отчётливый металлический лязг в районе моста при проезде лежачих полицейских, стыков и грунтовых дорог — следствие потери расчётного усилия затяжки стремянки рессоры. Зазор между рессорным пакетом и площадкой моста увеличивается до долей миллиметра, и при каждом сжатии рессоры возникает ударное взаимодействие деталей;

Усиление стуков при резком торможении или трогании с места — рессорный пакет получает продольное ускорение и смещается вперёд или назад относительно моста, так как ослабленная стремянка передней подвески или стремянка задней подвески уже не может удерживать его в проектном положении;

При попытке демонтажа гайки идут с большим усилием, на резьбе видны задиры, сдир металла и местные выкрашивания — это свидетельствует о пластической деформации материала стремянки 8926-2912408У от циклических перегрузок.

Последствия эксплуатации с изношенной стремянкой рессоры

Смещение рессорного пакета относительно балки моста приводит к нарушению углов продольного и поперечного наклона колёс, что вызывает ускоренный неравномерный износ шин — плечевая часть протектора истирается в 3–4 раза быстрее нормы;

Появляются динамические перегрузки на рессорные пальцы, втулки и центрирующий болт, ресурс этих деталей сокращается на 50–60% и требует их замены уже через 10–15 тыс. км пробега;

В критическом случае происходит разрушение стремянки МАЗ — стержень лопается по резьбовой части или в зоне изгиба. Рессорный пакет полностью освобождается от крепления, выскальзывает из-под моста при повороте или наезде на препятствие, автомобиль теряет управляемость на одном из колёс, возникает реальный риск опрокидывания. Восстановление после такой аварии требует замены обеих стремянок, рессорных пальцев, втулок, центрирующего болта, а часто и ремонта самой балки моста сваркой и расточкой, что по стоимости кратно превышает цену комплекта новых стремянок 8926-2912408У.

Регламент установки и обслуживания стремянки МАЗ 8926-2912408У

Перед монтажом очистить резьбу и опорные поверхности от грязи, окалины и старого фиксатора;

Нанести на резьбовые концы тонкий равномерный слой графитовой или медной смазки — это снижает коэффициент трения при затяжке, предотвращает прикипание гаек и облегчает последующий демонтаж. Однако избыток смазки под гайкой недопустим, так как снижение трения искажает показания динамометрического ключа — фактический момент затяжки оказывается ниже расчётного, что ведёт к недообжатию соединения;

После фиксации обязательно установить контргайки или шплинты, если это предусмотрено конструкцией, чтобы исключить самооткручивание при вибрациях;

В дальнейшем проверять состояние стремянки передней подвески и стремянки задней подвески при каждом плановом ТО, а также после интенсивной работы на строительных площадках, карьерах или бездорожье. Контроль затяжки динамометрическим ключом и визуальный осмотр поверхности позволяют выявить первые признаки деформации или коррозии на ранней стадии и заменить стремянку МАЗ без сопутствующих разрушений соседних узлов.
