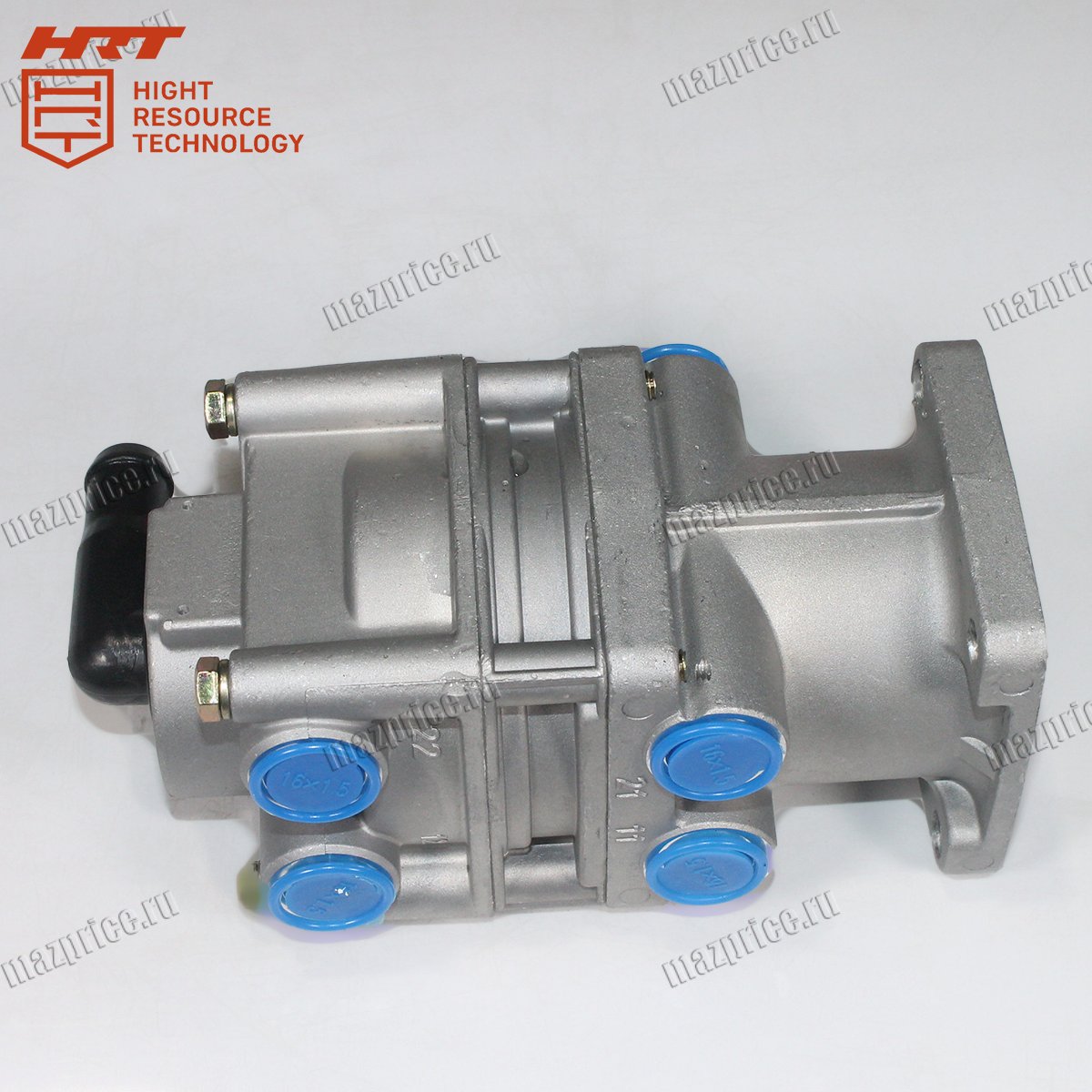

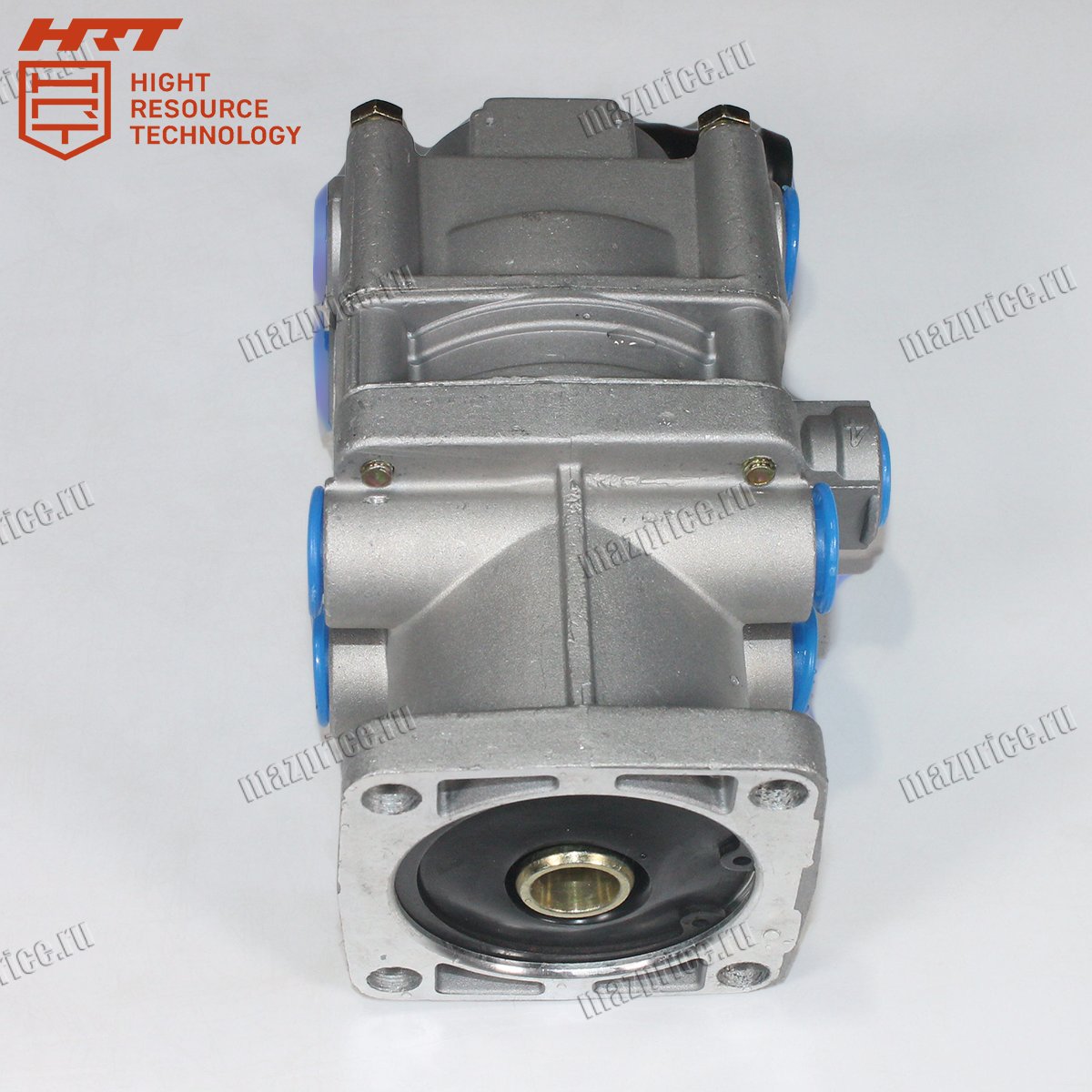

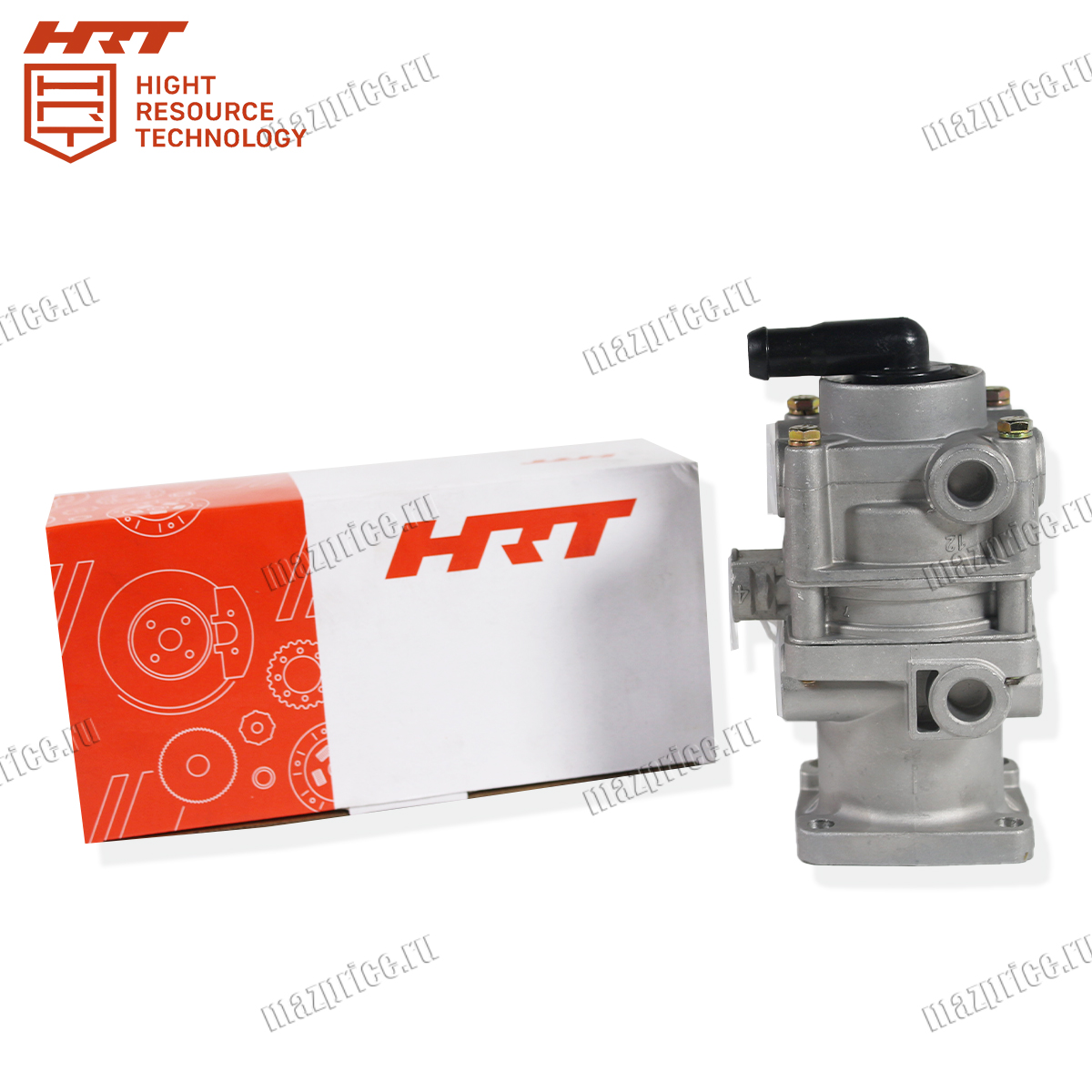

Тормозной кран двухконтурный распределяет сжатый воздух по двум независимым контурам и задаёт давление при нажатии педали. Раздельные выходы позволяют сохранить управляемое торможение при падении давления в одном контуре. В качестве аналога схемы 8090 применяется кран тормозной 8090-3514100-HRT, который подключается к магистралям через резьбовые штуцеры и работает с пневмосистемой автомобиля. Узел содержит клапанные пары и уплотнения, которые должны сохранять герметичность при перепадах давления.
В составе автопоезда кран взаимодействует с линиями управления и может влиять на согласованность торможения тягача и прицепа. В таких схемах встречается обозначение тормозной кран прицепа 8090-3514100-HRT, когда важно корректное управление выходными каналами. Нормальная работа проявляется ровным ходом педали и предсказуемым набором давления. При износе уплотнений появляется подсвист, утечки и задержка реакции.
Технические характеристики и применяемость тормозного крана 8090-3514100-HRT
Ниже приведены параметры, по которым обычно сверяют кран перед установкой. Они нужны для совместимости по штуцерам и рабочему давлению. Несовпадение резьбы приводит к утечкам на соединениях и срыву посадок.
• Тип крана: двухконтурный
• Диаметр резьбовых штуцеров: М12x1,5-6H, M16x1,5-6H
• Давление рабочее: до 8–10 бар
• Материал корпуса: алюминиевый сплав, сталь
• Масса: 1,4 кг
Перед монтажом проверяют маркировку портов и состояние резьбовых конусов. Для корректной работы важна чистота магистралей, иначе клапаны быстро изнашиваются. Если устанавливается кран тормозной 8090-3514100-HRT, дополнительно сверяют схему подключения по контурам.
Кран тормозной 8090-3514100-HRT применяется на автомобилях МАЗ с пневматическим приводом тормозов и двухконтурной схемой управления. По каталожной привязке он используется на 5440А5, МАЗ-544069, МАЗ-437040, МАЗ-650108, МАЗ-6430A5, МАЗ-6430A8 и других модификациях при совпадении пневмосхемы. Для подтверждения совместимости сверяют тип педального узла и количество подключаемых линий. Также оценивают резьбы штуцеров, так как на отдельных версиях встречаются переходники.
Признаки необходимости замены крана тормозного 8090-3514100-HRT
Первые признаки неисправности связаны с утечками воздуха и нестабильным давлением на выходах. Появляется шипение в районе педального узла, а компрессор чаще подкачивает систему. Иногда наблюдается неравномерное торможение, если один контур запаздывает. При проверке оценивают падение давления при удержании педали и реакцию на кратковременное нажатие.
Второй признак — изменившийся ход педали и задержка набора давления на манометрах. Причиной бывают изношенные клапаны, задиры в корпусе и разбухшие уплотнения. Если в магистралях есть влага и масло, износ ускоряется, поэтому проверяют осушитель и состояние ресиверов. При подтверждении неисправности меняют тормозной кран двухконтурный в сборе, так как локальный ремонт не всегда восстанавливает герметичность.
Если вовремя не заменить кран, растёт тормозной путь и повышается риск отказа одного из контуров. Утечка воздуха может привести к падению давления ниже рабочего и срабатыванию аварийных режимов. При движении с прицепом возможна несогласованность торможения, что повышает нагрузку на сцепное устройство. Своевременная замена снижает риск повреждения пневмосистемы из-за постоянной работы компрессора.
