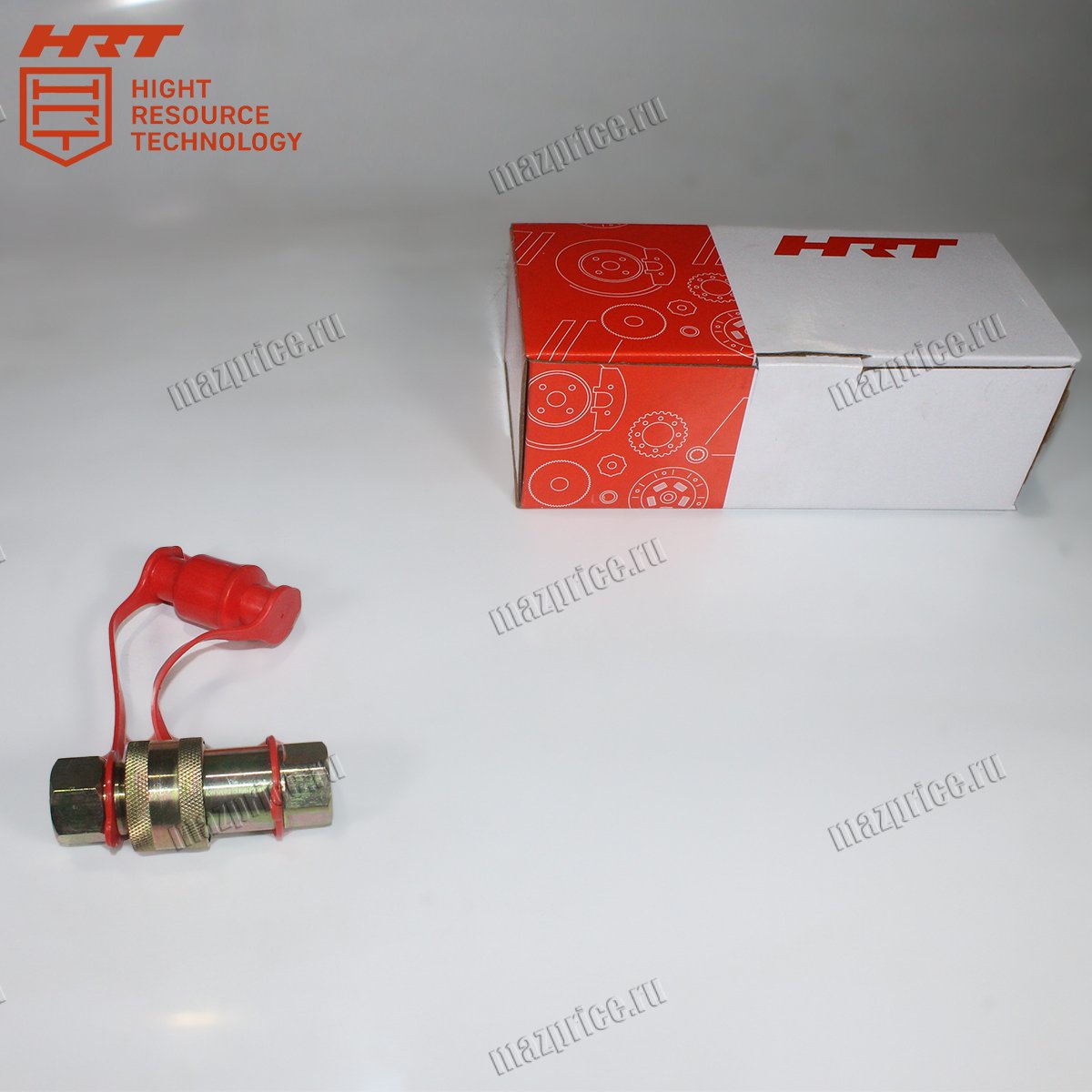

Евроразъем пневмо FER-RO-М22-HRT

Евроразъем пневмо FER-RO-М22-HRT служит для соединения пневмомагистралей тягача и полуприцепа. Устройство относится к типу соединительных головок, соответствующих международным стандартам. Деталь обеспечивает герметичную и быструю стыковку трубопроводов тормозной системы автомобиля и прицепа.

Конструкция разъема включает латунный корпус с резьбой М22. Материал — латунь, устойчивая к коррозии и механическим повреждениям. Евроразъем FER-RO-М22-HRT подходит для эксплуатации в широком диапазоне температур, характерном для российских дорог. Уплотнительные элементы выполнены из морозостойкой резины, сохраняющей эластичность при низких температурах.

Отличие данной модели от аналога с резьбой М16 заключается в большем диаметре присоединительной резьбы. Резьба М22 используется на автомобилях с повышенным расходом воздуха в пневмосистеме. Это характерно для тяжелых магистральных тягачей и самосвалов большой грузоподъемности.

Технические характеристики евроразъема пневмо FER-RO-М22-HRT

Параметры изделия соответствуют международному стандарту ISO 1728 для соединительных головок. Ниже приведены основные характеристики.

• Оригинальный артикул: FER-RO-М22

• Тип разъема: соединительная головка «Евро»

• Резьба подключения к магистрали: М22

• Материал корпуса: латунь

• Рабочее давление: до 1,3 МПа (13 бар)

• Рабочая температура: от -40 до +80 °C

• Стандарт: ISO 1728

• Способ подключения: резьбовое

Евроразъем пневмо FER-RO-М22-HRT устанавливается на следующую технику: КАМАЗ-5490, КАМАЗ-54901 (К5), КАМАЗ-65206, КАМАЗ-65207, КАМАЗ-6520, КАМАЗ-65201, КАМАЗ-6522, КАМАЗ-65221, КАМАЗ-65222

Деталь совместима с пневматическими системами перечисленных моделей . Перед заказом рекомендуется уточнить тип разъема, установленного на полуприцепе.

Признаки необходимости замены евроразъема пневмо FER-RO-М22-HRT

Основной признак неисправности — утечка сжатого воздуха в месте соединения тягача и полуприцепа. Течь обнаруживается на слух по характерному шипению при подключенной магистрали. Падение давления в пневмосистеме ведет к несвоевременному срабатыванию тормозов прицепа.

Визуальный осмотр выявляет трещины на пластиковой части корпуса разъема. Механические повреждения возникают при частых подключениях и отключениях от прицепа. Сколы и зазубрины на посадочной поверхности нарушают герметичность соединения.

Затрудненное подключение или отключение от полуприцепа также указывает на износ детали. Коррозия на металлических элементах разъема увеличивает усилие, необходимое для соединения. Лопнувшая или потерявшая эластичность уплотнительная прокладка делает невозможной герметичную стыковку.

Если вовремя не заменить запчасть, тормозная система прицепа перестает работать корректно. При утечке воздуха тормоза полуприцепа могут самопроизвольно затягиваться или не срабатывать. Движение с неисправным соединительным устройством запрещено правилами дорожного движения. Это создает аварийную ситуацию как для водителя, так и для других участников движения.

Советы по установке евроразъема пневмо FER-RO-М22-HRT

Перед установкой перекройте подачу воздуха из пневмосистемы автомобиля. Слейте конденсат из ресиверов для снижения давления в магистралях. Отсоедините старый разъем от трубопровода и очистите резьбу от грязи и старого уплотнителя.

Частая ошибка — установка разъема без использования уплотнительной ленты или анаэробного герметика для резьбовых соединений. При монтаже на резьбу М22 намотайте 4–5 слоев ФУМ-ленты. Не допускается затяжка разъема с чрезмерным усилием — это может треснуть корпус детали.

После установки подключите пневмолинию к полуприцепу и запустите двигатель. Накачайте давление в ресиверах до рабочего (6,5–8,0 бар). Нанесите мыльный раствор на место соединения разъема с трубопроводом и на стык с полуприцепом. Отсутствие пузырей свидетельствует о герметичности монтажа.

Евроразъем пневмо FER-RO-М22-HRT — надежный элемент соединения пневмомагистралей тягача и полуприцепа на автомобилях КАМАЗ серий 5490, 54901, 6520, 6522 и их модификациях. Своевременная замена изношенного разъема предотвращает утечку воздуха и отказ тормозов прицепа. При появлении шипения в месте стыка или затрудненном подключении не откладывайте замену. Используйте ФУМ-ленту для герметизации резьбового соединения. С таким подходом пневматическая система автопоезда останется исправной и безопасной.
