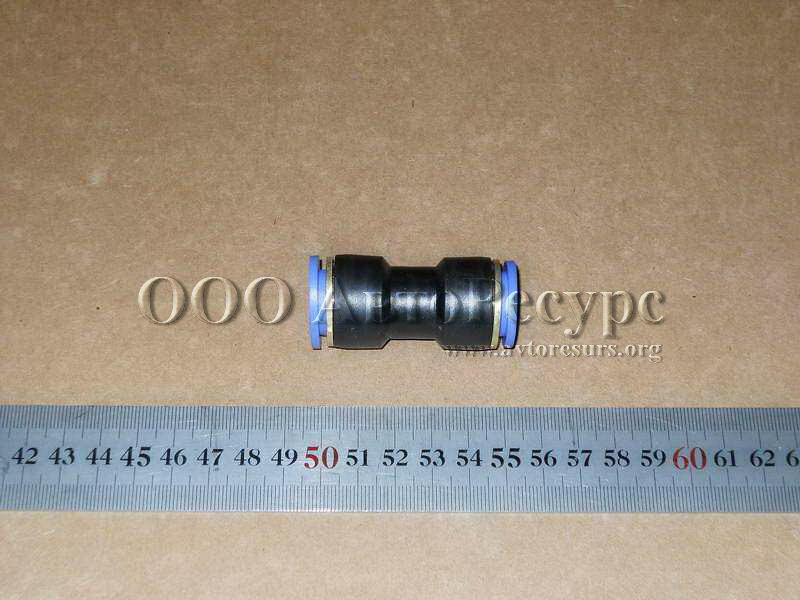

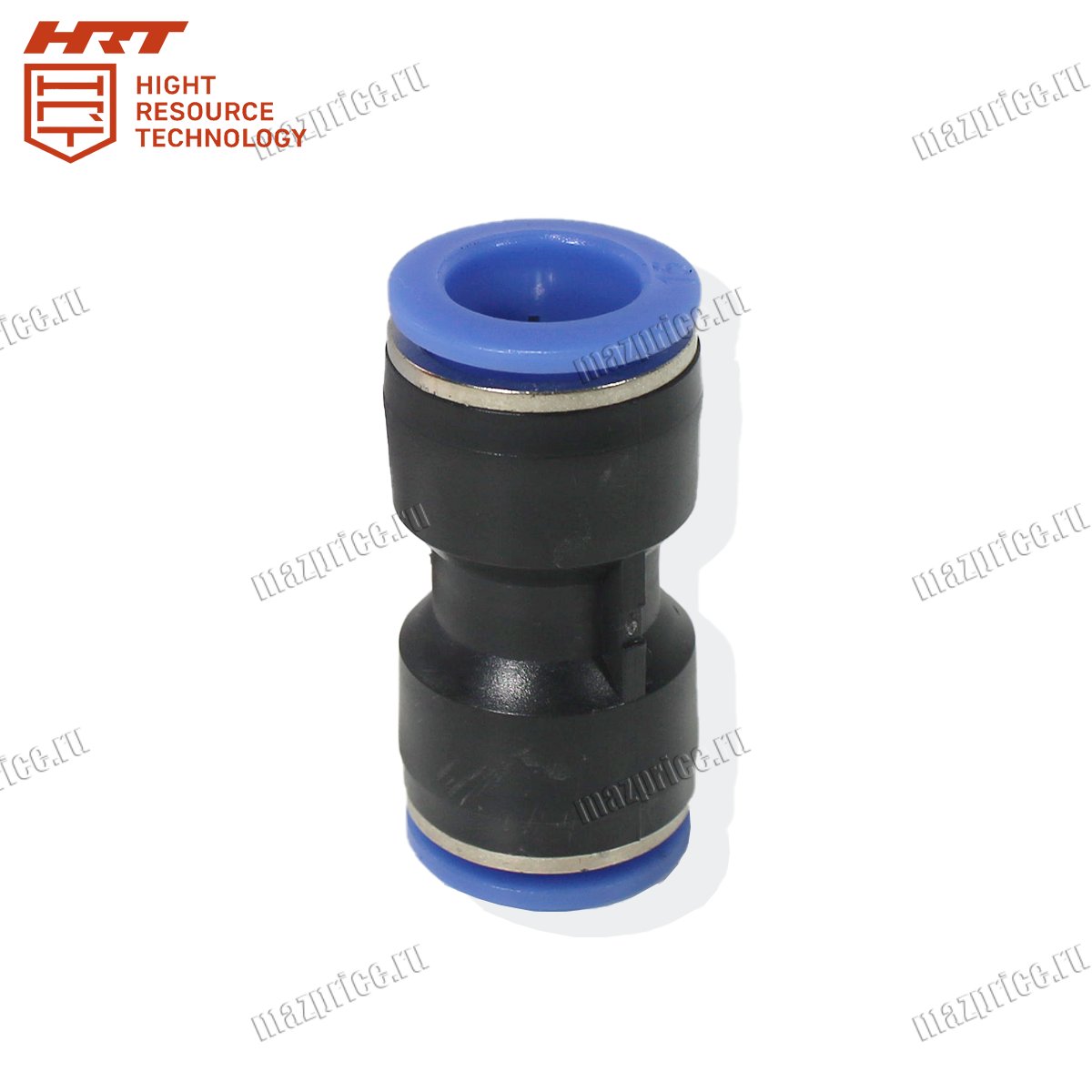

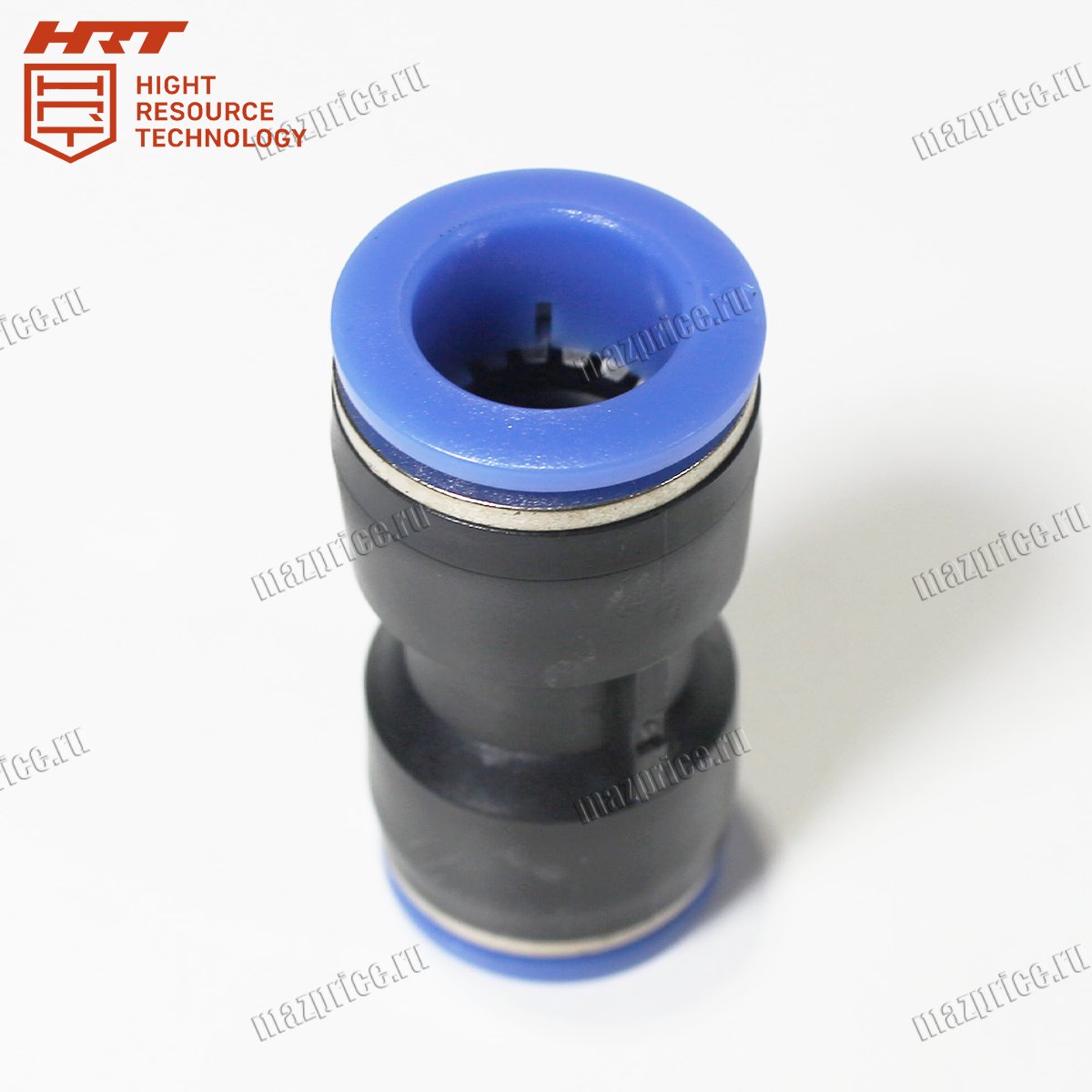

Соединение для тормозных трубок PUC15-HRT представляет собой пластиковый прямой фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или нейлоновых трубопроводов с наружным диаметром 15 мм в пневматических тормозных системах грузовых автомобилей и автобусов. Артикул PUC15 расшифровывается как Plastic Universal Connector диаметром 15 мм.
Деталь широко применяется для ремонта и сборки пневмомагистралей на технике МАЗ, КАМАЗ и других производителей, где используются трубки диаметром 15 мм. Соединение является прямым — трубки соединяются соосно встык, без изменения направления магистрали.
Принцип работы соединения основан на цанговом механизме: трубка вставляется в отверстие до упора, а внутренний фиксатор надёжно удерживает её, предотвращая самопроизвольное выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку. Уплотнительные элементы выполнены из маслостойкого каучука (NBR), что обеспечивает долговременную герметичность даже при контакте с масляными парами.
Технические характеристики соединения PUC15-HRT
• Тип: быстросборный прямой фитинг
• Диаметр подключаемых трубок: 15 мм
• Материал корпуса: высокопрочный пластик
• Рабочее давление: до 1,0 МПа (10 бар)
• Рабочая температура: от -20°C до +60°C
• Способ соединения: цанговое (push-in)
• Масса: 0,02–0,05 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370, УРАЛ-4320, -5557, ГАЗ, ЗИЛ, автобусах ПАЗ, ЛИАЗ, КАВЗ, тракторах МТЗ, ЮМЗ и других моделях с пневматическими тормозными системами, использующими трубки наружным диаметром 15 мм.
Признаки необходимости замены соединения PUC15-HRT
Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри фитинга, износ фиксатора или деформация трубки. Утечка в магистрали диаметром 15 мм может быть особенно интенсивной, так как через большее сечение проходит больший объём воздуха.
Трубка выскальзывает из соединения. Даже при лёгком натяжении трубка выходит из фиксатора. Причина — износ фиксирующих зубьев внутри соединителя или повреждение самой трубки (некруглое сечение, заусенцы). Это опасно, так как трубка может выскочить при вибрации или повышении давления.
Разрушение корпуса фитинга. Пластиковый корпус имеет трещины, сколы или деформацию, возникшие от механического удара, перепадов температур или старения материала. Повреждённый корпус не обеспечивает герметичности и подлежит замене.
Следы масла или загрязнения внутри соединения. Внутренняя полость фитинга загрязнена маслом или песком, что мешает герметичной фиксации трубки. Причина — попадание масла или грязи в пневмосистему из-за неисправности осушителя воздуха.
Соединение потеряло эластичность. Пластик стал хрупким, при попытке разъединить соединение можно его сломать. Причина — термическое старение или воздействие ультрафиолета.
Если вовремя не заменить повреждённое соединение PUC15-HRT, последствия могут быть серьёзными. Утечка воздуха из тормозной магистрали ведёт к падению давления в контуре — тормозная эффективность снижается, особенно при экстренном торможении. Компрессор работает постоянно, что ведёт к его износу и перегреву. При полном разрушении соединения трубка выпадает, и тормозной контур полностью разгерметизируется — автомобиль теряет тормоза на одной или нескольких осях. Замена соединения стоит в сотни раз дешевле устранения последствий ДТП или ремонта компрессора.
