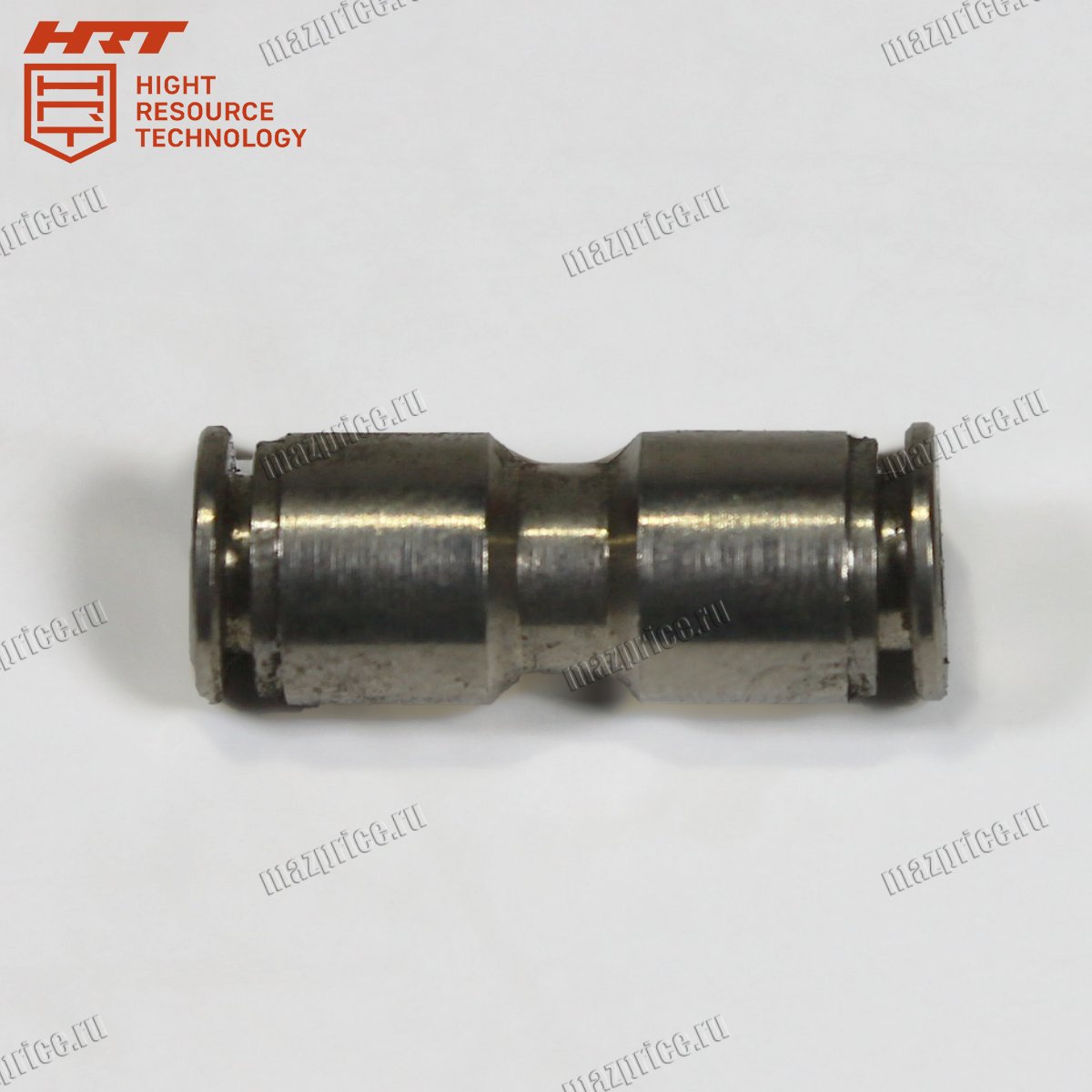

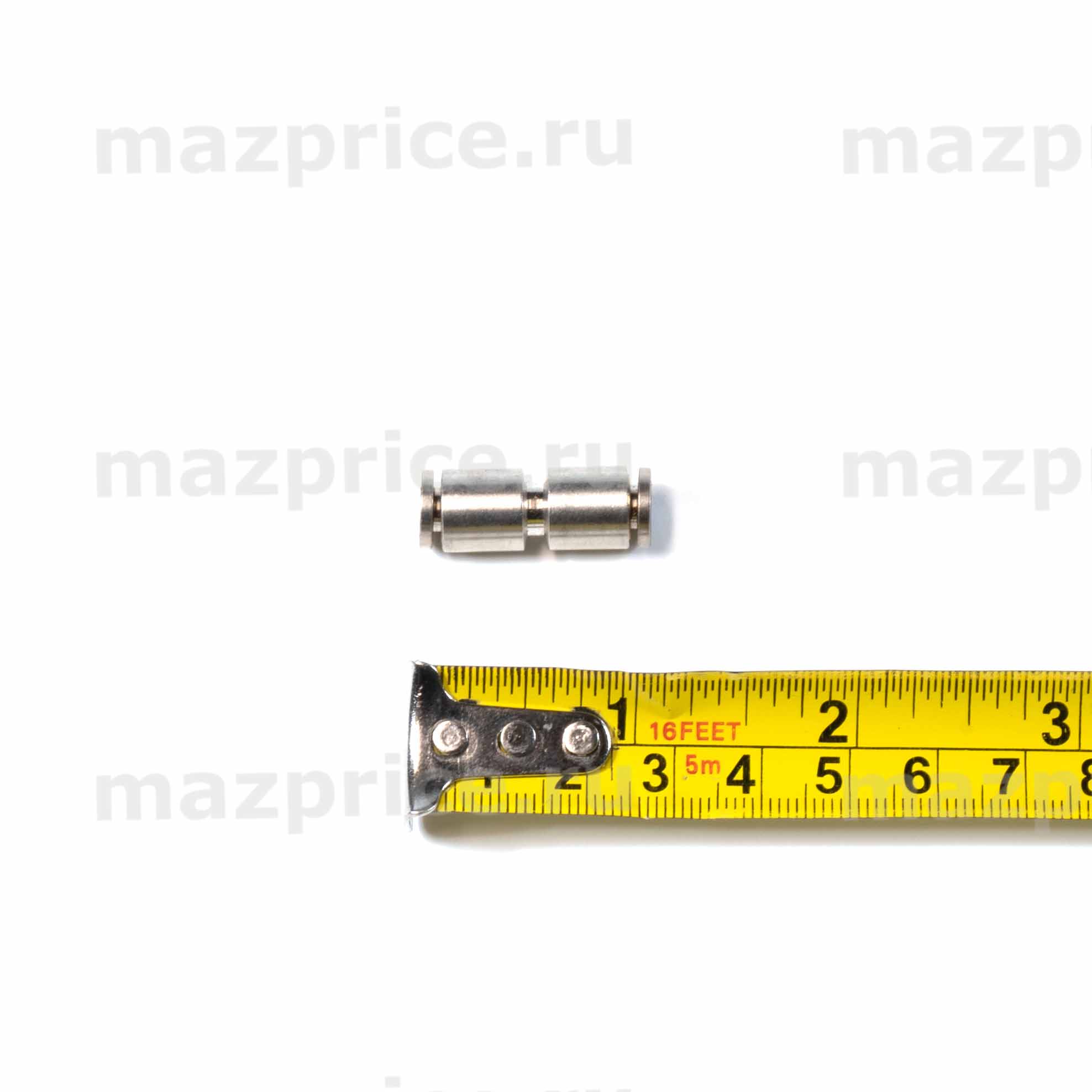

Соединение для тормозных трубок MPUC4-HRT представляет собой прямой металлический фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или нейлоновых трубопроводов с наружным диаметром 4 мм в пневматических тормозных системах грузовых автомобилей и автобусов. Деталь широко применяется для ремонта и сборки пневмомагистралей малого диаметра на технике МАЗ, КАМАЗ и других производителей.
Принцип работы фитинга основан на цанговом (быстросборном) механизме: трубка вставляется в отверстие до упора, а внутренний фиксатор надёжно удерживает её, предотвращая самопроизвольное выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку. Уплотнительные элементы выполнены из низкотемпературного нитрилбутадиенового каучука (NBR), устойчивого к воздействию масел и сохраняющего эластичность при температурах до -50°C.
Исправное соединение MPUC4-HRT обеспечивает герметичность пневматической системы при рабочем давлении до 16 бар, что соответствует требованиям современных тормозных систем грузовых автомобилей. Даже незначительная утечка через неплотное соединение приводит к падению давления в контуре, увеличению тормозного пути и повышенному износу компрессора. Трубки диаметром 4 мм обычно используются в магистралях управления (пилотных линиях), где важна точность срабатывания пневмоаппаратов, поэтому герметичность соединений в таких контурах критически важна.
Технические характеристики соединения MPUC4-HRT
• Тип: быстросборный прямой фитинг (соединитель)
• Диаметр подключаемых трубок: 4 мм
• Материал корпуса: латунь с никелевым покрытием
• Рабочее давление: до 16 бар
• Рабочая температура: от -50°C до +100°C
• Способ соединения: цанговое (push-in)
• Уплотнение: низкотемпературный NBR
• Масса: 0,01–0,02 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматическими тормозными системами, использующими трубки наружным диаметром 4 мм.
Признаки необходимости замены соединения MPUC4-HRT
Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри фитинга, износ фиксатора или деформация трубки. Даже небольшая утечка ведёт к падению давления в системе и постоянной работе компрессора. Учитывая малое сечение трубки, утечка через такое соединение может быть незаметной, но критичной для работы управляющих контуров.
Разрушение корпуса фитинга. Латунный корпус имеет трещины, сколы или деформацию, возникшие от механического удара или перегрева. Повреждённый корпус не обеспечивает герметичности и подлежит замене. При визуальном осмотре обращайте внимание на состояние никелевого покрытия — его повреждение может указывать на начинающуюся коррозию.
Коррозия или загрязнение внутри соединения. Внутренняя полость фитинга покрыта зелёным налётом (оксид меди) или загрязнена песком, что мешает герметичной фиксации трубки. Причина — попадание влаги или грязи в пневмосистему. Регулярный слив конденсата из ресиверов помогает предотвратить эту проблему.
Если вовремя не заменить повреждённое металлическое соединение, последствия могут быть серьёзными. Утечка воздуха из управляющей магистрали (пилотной линии) может привести к неправильной работе тормозных клапанов, замедленному срабатыванию тормозов или их полному отказу. Компрессор работает постоянно, что ведёт к его износу и перегреву. При полном разрушении соединения трубка выпадает, и тормозной контур полностью разгерметизируется — автомобиль теряет тормоза на одной или нескольких осях. Замена соединения стоит в сотни раз дешевле устранения последствий ДТП или ремонта компрессора.
