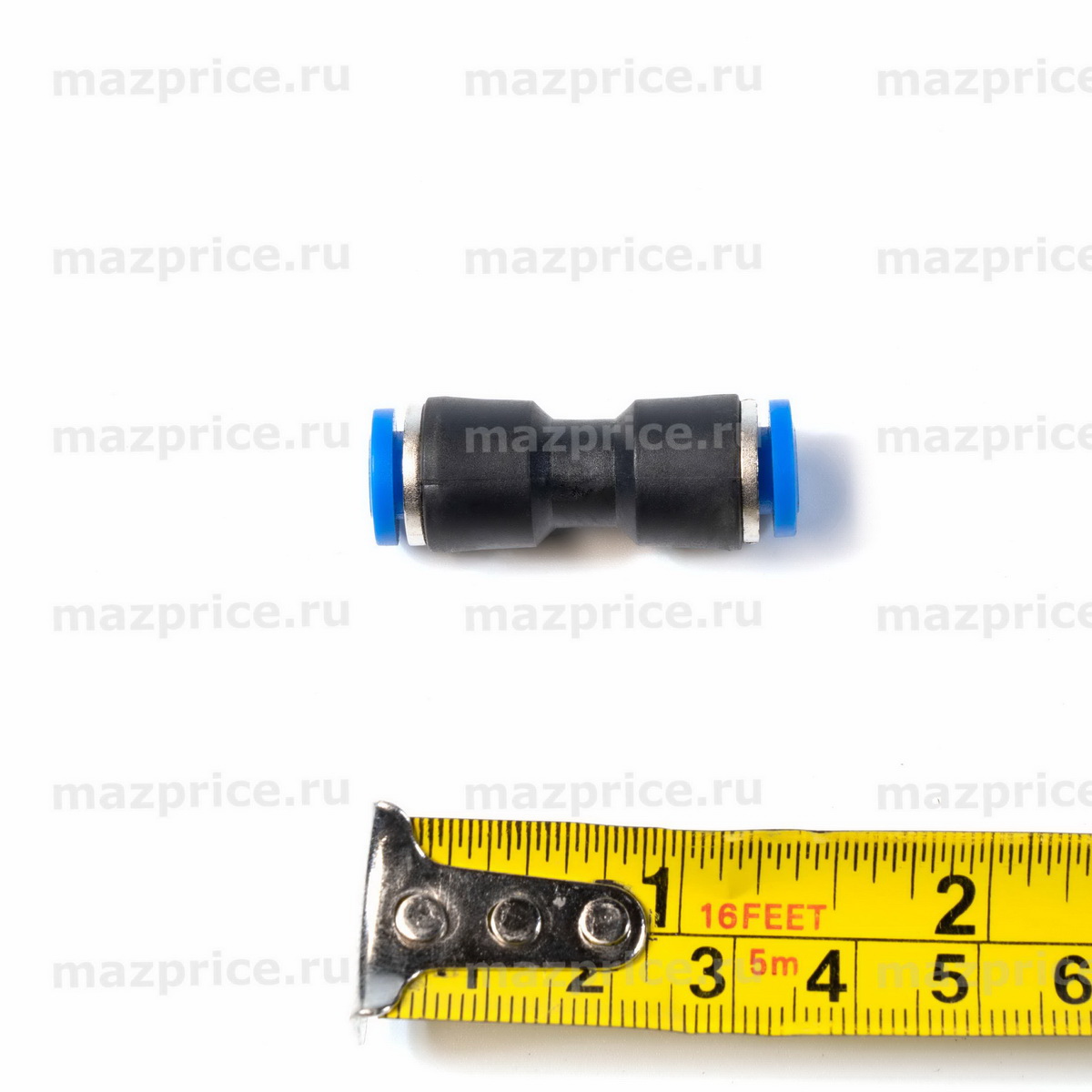

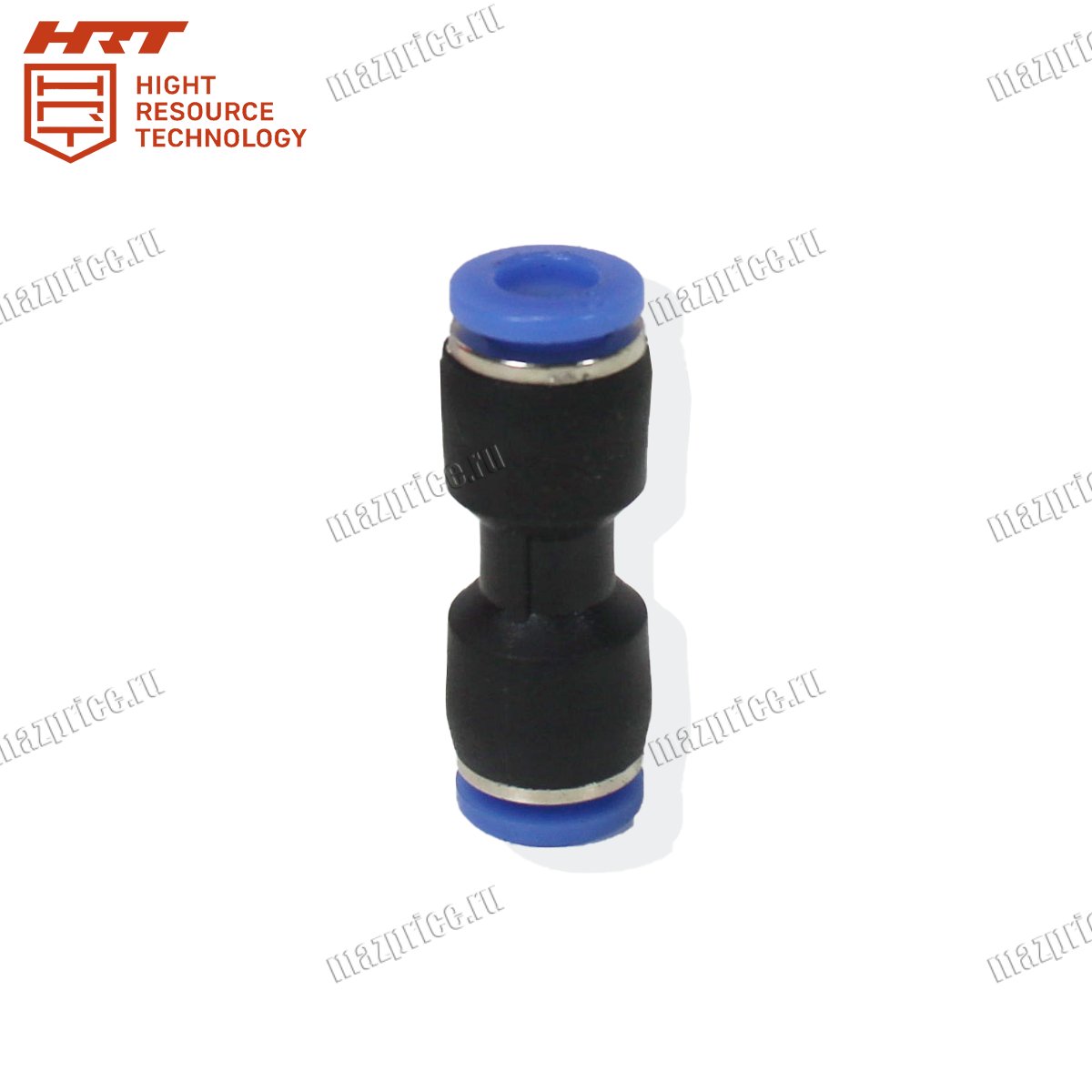

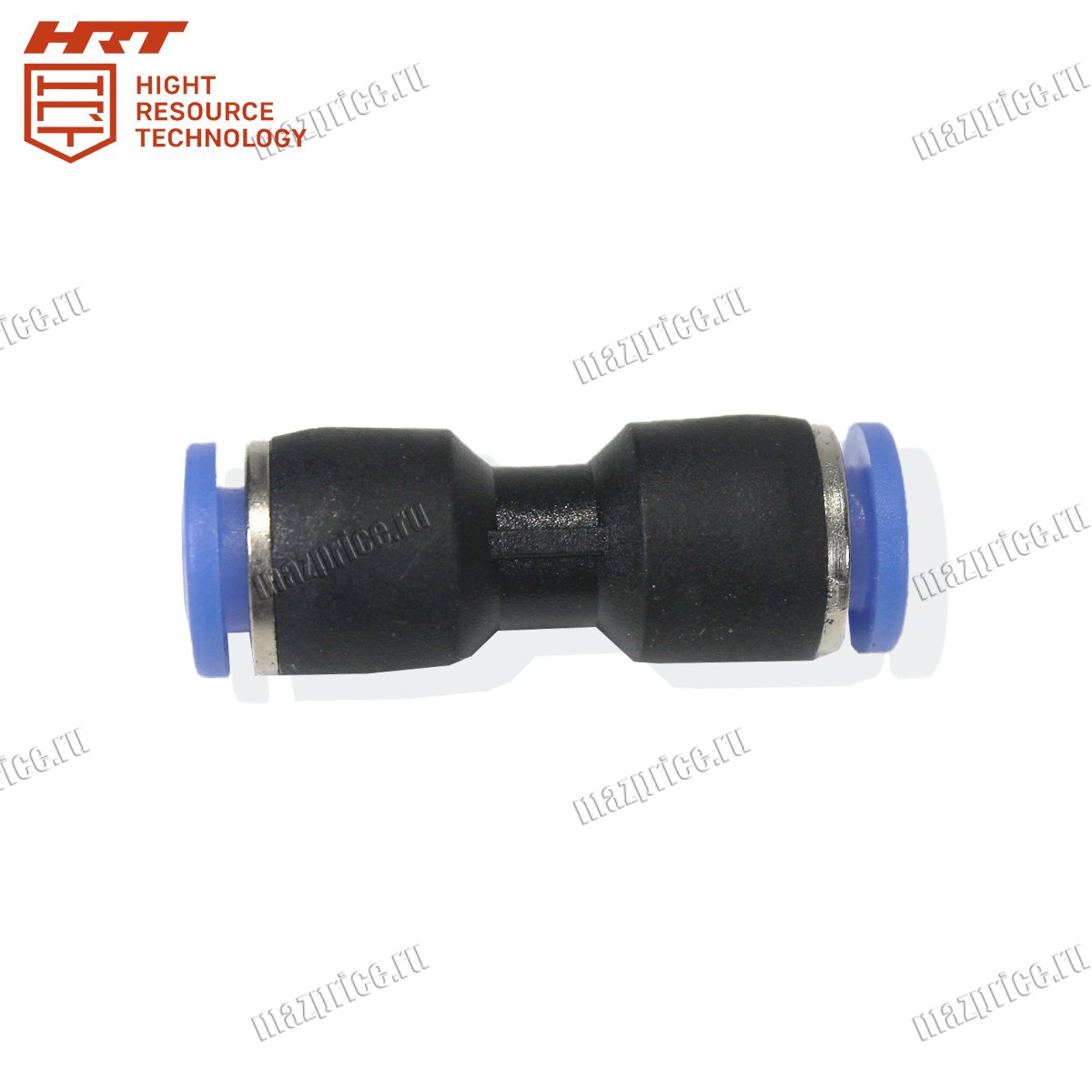

Соединение для тормозных трубок PUC6-HRT представляет собой пластиковый прямой фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или нейлоновых трубопроводов с наружным диаметром 6 мм в пневматических тормозных системах грузовых автомобилей и автобусов.
Деталь широко применяется для ремонта и сборки пневмомагистралей на технике МАЗ, КАМАЗ и других производителей, где используются трубки диаметром 6 мм.
Фитинг PUC6-HRT изготовлен из высокопрочного пластика, устойчивого к воздействию сжатого воздуха, влаги, масел и дорожных реагентов. Рабочее давление составляет 10–12 бар, что соответствует стандартным параметрам пневмосистем грузовых автомобилей. Рабочий диапазон температур — от -40°C до +80°C.
Технические характеристики соединения PUC6-HRT
• Тип: быстросборный прямой фитинг
• Диаметр подключаемых трубок: 6 мм
• Материал корпуса: высокопрочный пластик
• Рабочее давление: до 1,0 МПа (10 бар)
• Рабочая температура: от -40°C до +80°C
• Способ соединения: цанговое (push-in)
• Масса: 0,01–0,03 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370, УРАЛ-4320, -5557, ГАЗ, ЗИЛ, автобусах ПАЗ, ЛИАЗ, КАВЗ, тракторах МТЗ, ЮМЗ и других моделях с пневматическими тормозными системами, использующими трубки наружным диаметром 6 мм.
Признаки необходимости замены соединения PUC6-HRT
Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри фитинга, износ фиксатора или деформация трубки. Учитывая малое сечение трубки, утечка через такое соединение может быть незаметной, но критичной для работы управляющих контуров.
Трубка выскальзывает из соединения. Даже при лёгком натяжении трубка выходит из фиксатора. Причина — износ фиксирующих зубьев внутри соединителя или повреждение самой трубки (некруглое сечение, заусенцы). Это опасно, так как трубка может выскочить при вибрации или повышении давления, что приведёт к разгерметизации тормозного контура.
Разрушение корпуса фитинга. Пластиковый корпус имеет трещины, сколы или деформацию, возникшие от механического удара, перепадов температур или старения материала. Повреждённый корпус не обеспечивает герметичности и подлежит замене.
Следы масла или загрязнения внутри соединения. Внутренняя полость фитинга загрязнена маслом или песком, что мешает герметичной фиксации трубки. Причина — попадание масла или грязи в пневмосистему из-за неисправности осушителя воздуха.
Соединение потеряло эластичность. Пластик стал хрупким, при попытке разъединить соединение можно его сломать. Причина — термическое старение или воздействие ультрафиолета.
Советы по установке соединения PUC6-HRT
Проверьте состояние трубки на всём доступном участке. Если на ней есть глубокие царапины, перегибы или деформации, замените трубку целиком. Повреждённая трубка не обеспечит герметичности даже с новым фитингом.
Вставьте трубку в соединитель PUC6-HRT до упора — вы услышите характерный щелчок фиксатора. Попробуйте потянуть трубку обратно — она не должна выдёргиваться. Если трубка выходит, значит, она обрезана неправильно или фитинг повреждён. При монтаже не используйте смазку для облегчения вставки — она может вымыть уплотнительное кольцо или стать причиной проскальзывания фиксатора.
Для демонтажа используйте специальный съёмный ключ (если есть) или нажмите на освобождающую втулку и извлеките трубку. Не прилагайте чрезмерных усилий — пластиковый фитинг может быть повреждён, если пытаться вытащить трубку без разблокировки фиксатора.
Храните запасные соединения PUC6-HRT в сухом месте, защищённом от ультрафиолета. При работе с пневматической системой обязательно сбрасывайте давление из ресиверов, чтобы избежать травм от вылетающей трубки или фитинга. Своевременная замена изношенного соединения обеспечит герметичность пневмосистемы и безопасность торможения вашего автомобиля.
