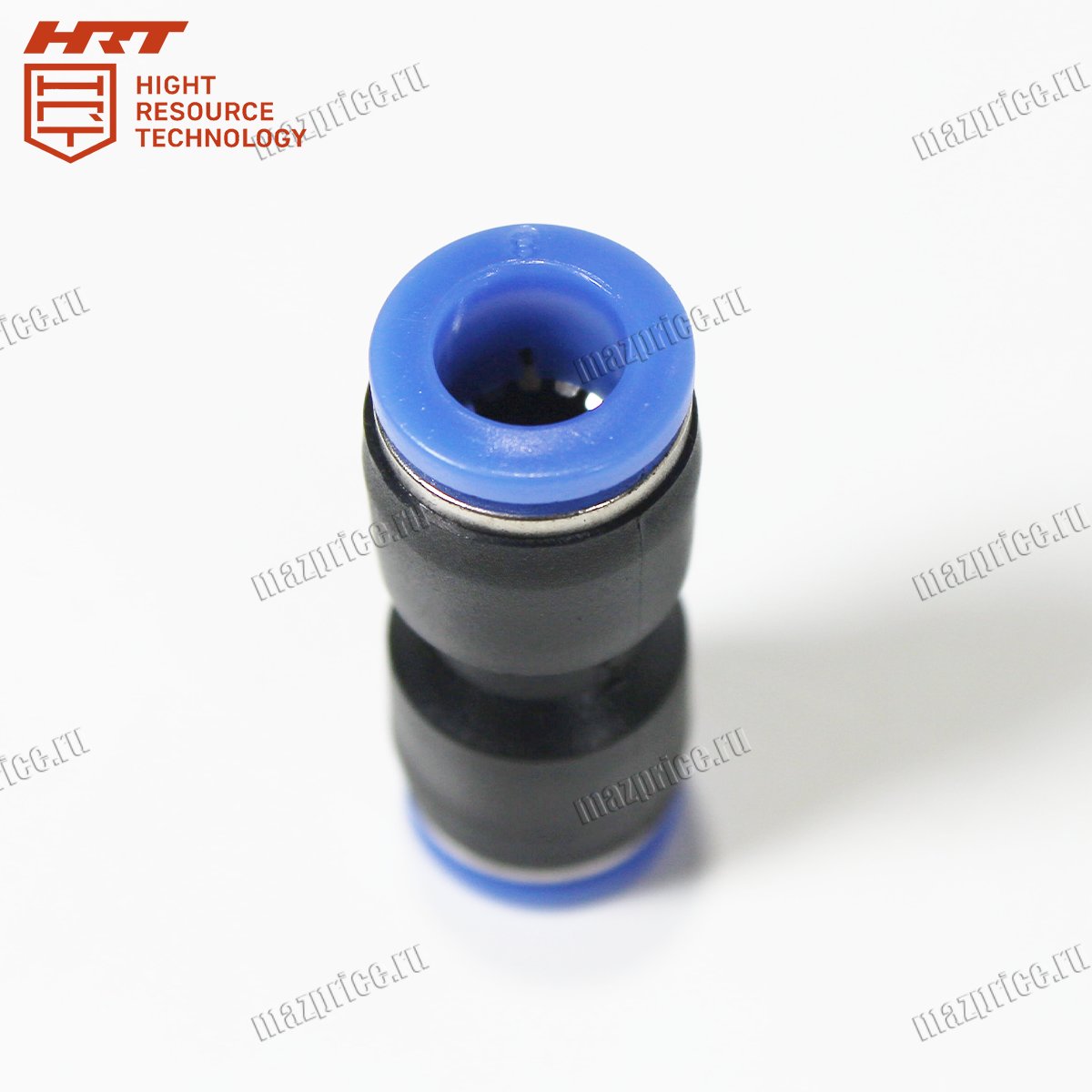

Соединение для тормозных трубок PUC8-HRT представляет собой пластиковый прямой фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или нейлоновых трубопроводов с наружным диаметром 8 мм в пневматических тормозных системах грузовых автомобилей и автобусов. Артикул PUC8 расшифровывается как Plastic Universal Connector диаметром 8 мм.
Деталь широко применяется для ремонта и сборки пневмомагистралей на технике МАЗ, КАМАЗ и других производителей, где используются трубки диаметром 8 мм. Соединение является прямым — трубки соединяются соосно встык, без изменения направления магистрали.
Принцип работы соединения основан на цанговом механизме: трубка вставляется в отверстие до упора, а внутренний фиксатор надёжно удерживает её, предотвращая самопроизвольное выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку. Уплотнительные элементы выполнены из маслостойкого каучука (NBR), что обеспечивает долговременную герметичность даже при контакте с масляными парами.
Технические характеристики соединения PUC8-HRT
• Тип: быстросборный прямой фитинг
• Диаметр подключаемых трубок: 8 мм
• Материал корпуса: высокопрочный пластик
• Рабочее давление: до 1,0 МПа (10 бар)
• Рабочая температура: от -40°C до +80°C
• Способ соединения: цанговое (push-in)
• Масса: 0,02–0,04 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370, УРАЛ-4320, -5557, ГАЗ, ЗИЛ, автобусах ПАЗ, ЛИАЗ, КАВЗ, тракторах МТЗ, ЮМЗ и других моделях с пневматическими тормозными системами, использующими трубки наружным диаметром 8 мм.
Советы по установке соединения PUC8-HRT
Перед установкой нового соединения обрежьте конец пластиковой трубки строго перпендикулярно оси с помощью специального резака или острого ножа. Срез должен быть чистым, без заусенцев и деформаций. Только в этом случае фитинг обеспечит надёжную герметизацию. Удалите все заусенцы с помощью фаски или мелкой наждачной бумаги.
Проверьте состояние трубки на всём доступном участке. Если на ней есть глубокие царапины, перегибы или деформации, замените трубку целиком. Повреждённая трубка не обеспечит герметичности даже с новым фитингом.
Вставьте трубку в соединитель PUC8-HRT до упора — вы услышите характерный щелчок фиксатора. Попробуйте потянуть трубку обратно — она не должна выдёргиваться. Если трубка выходит, значит, она обрезана неправильно или фитинг повреждён. При монтаже не используйте смазку для облегчения вставки — она может вымыть уплотнительное кольцо или стать причиной проскальзывания фиксатора.
При замене соединения также рекомендуется проверить состояние всей пневматической магистрали на этом участке. Особенно важно проверить фитинги на магистралях управления, так как утечка в них наиболее критична для работы тормозной системы.
Для демонтажа используйте специальный съёмный ключ (если есть) или нажмите на освобождающую втулку и извлеките трубку. Не прилагайте чрезмерных усилий — пластиковый фитинг может быть повреждён, если пытаться вытащить трубку без разблокировки фиксатора.
Храните запасные соединения PUC8-HRT в сухом месте, защищённом от ультрафиолета. При работе с пневматической системой обязательно сбрасывайте давление из ресиверов, чтобы избежать травм от вылетающей трубки или фитинга. Своевременная замена изношенного соединения обеспечит герметичность пневмосистемы и безопасность торможения вашего автомобиля.
