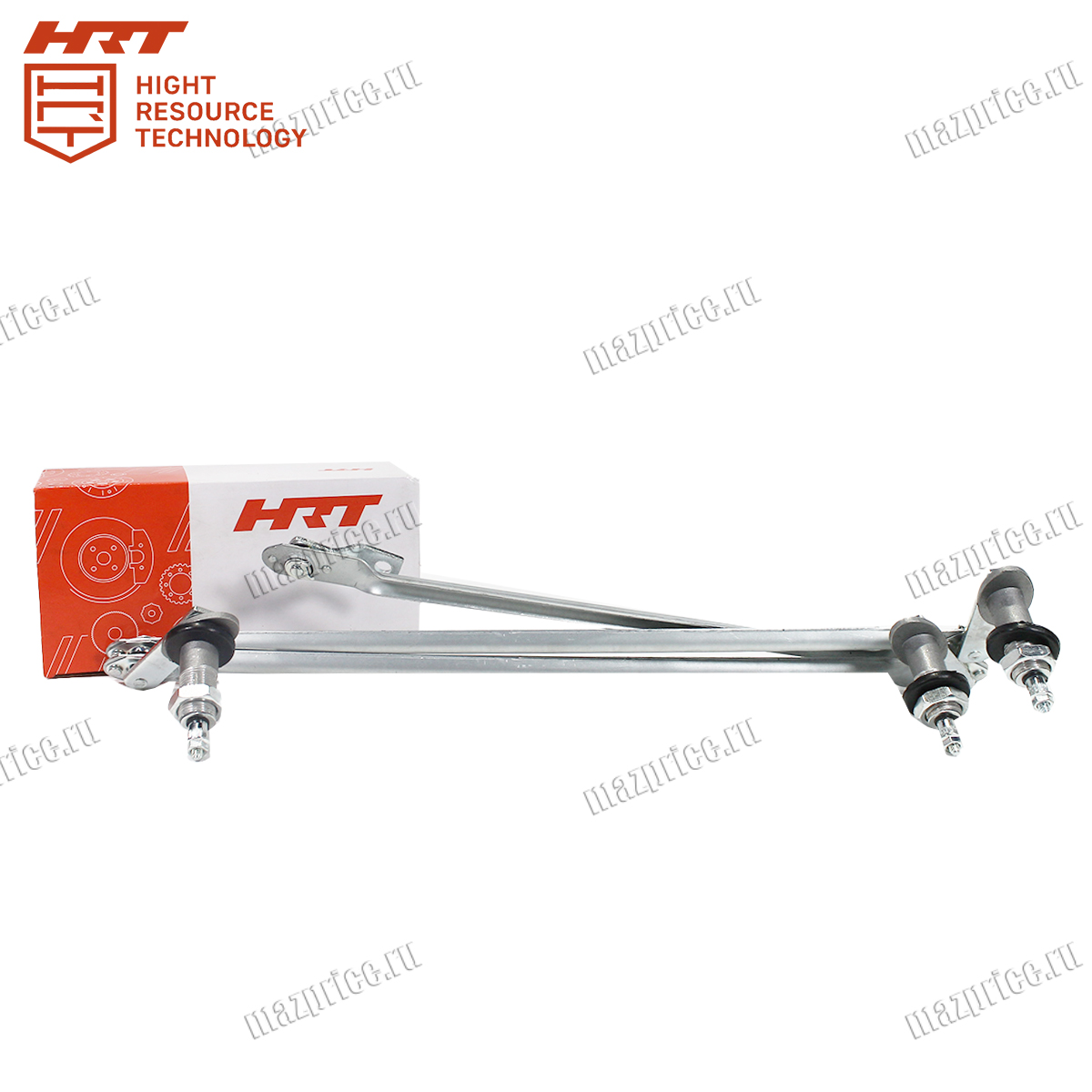

Трапеция стеклоочистителя КАМАЗ 3-х щеточная 272.5205500-HRT является ключевым элементом системы очистки лобового стекла грузовых автомобилей КАМАЗ. Деталь предназначена для преобразования вращательного движения вала моторедуктора стеклоочистителя в возвратно-вращательное движение поводков (рычагов) со щётками.
Конструкция трапеции включает в себя систему жёстких тяг (звеньев), соединённых между собой шарнирными узлами, и установочную пластину для крепления к кузову кабины. Такая кинематическая схема обеспечивает синхронное и согласованное движение трёх щёток по лобовому стеклу, что значительно увеличивает площадь очистки и эффективность работы в сложных погодных условиях.
Технические характеристики трапеции стеклоочистителя КАМАЗ 3-х щеточной 272.5205500-HRT
• Тип: трёхщеточная, шарнирно-рычажная
• Количество щёток: 3
• Количество тяг в сборе: 3 (левая, центральная, правая)
• Способ крепления к кабине: на 3 шпильки (через установочную пластину)

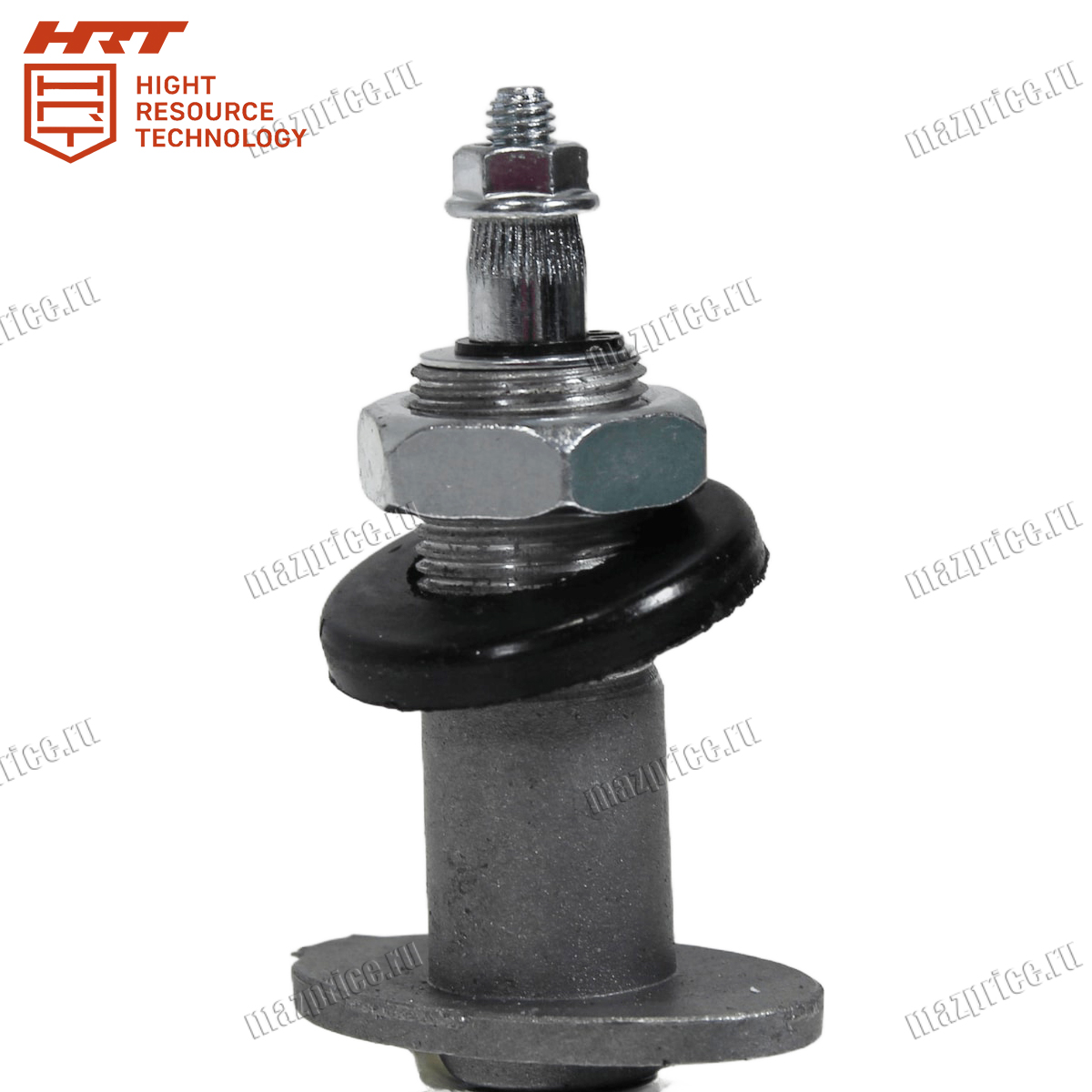

• Способ соединения тяг: шарнирные узлы (с пыльниками)
• Совместимость: моторедукторы типа 27.5205 и аналоги
• Масса: 1.25–1.38 кг
Данная деталь является аналогом оригинального номера 892.5205210 и устанавливается на кабины КАМАЗ образца с 01.08.2003 года.
Признаки необходимости замены трапеции стеклоочистителя КАМАЗ 272.5205500-HRT
Щётки стеклоочистителя движутся рывками или синхронность нарушена. При работе дворников видно, что щётки движутся неравномерно, заедают или одна из щёток отстаёт от других. Это указывает на износ шарнирных соединений или деформацию одной из тяг.
Стеклоочиститель не возвращается в исходное нижнее положение после выключения. Если при отключении дворников щётки останавливаются в произвольном месте на стекле, причина — неисправность в механизме трапеции (заклинивание одного из шарниров) или в самом моторедукторе. Часто проблема возникает из-за износа втулок в точках соединения тяг.
Хруст, скрип или стук со стороны механизма при работе. Металлические звуки, доносящиеся из-под панели в районе ветрового окна, свидетельствуют о выработке в шарнирных соединениях. Смазка со временем вымывается, пыльники разрушаются, и металлические детали начинают тереться друг о друга. Дальнейшая эксплуатация приведёт к полному заклиниванию механизма.
Советы по установке трапеции стеклоочистителя КАМАЗ 272.5205500-HRT
Перед установкой новой трапеции снимите старый моторедуктор и демонтируйте изношенный механизм. Для этого открутите гайки крепления поводков (рычагов) стеклоочистителя снаружи кабины, затем изнутри отсоедините тягу от вала моторедуктора и открутите гайки крепления установочной пластины к кузову.
Очистите посадочную поверхность на кабине от грязи, ржавчины и остатков старого герметика. Проверьте состояние шпилек крепления — если резьба повреждена или шпильки сгнили от коррозии, их необходимо заменить перед установкой новой трапеции.
Установите новую трапецию 272.5205500-HRT на штатное место, совместив отверстия установочной пластины со шпильками на кабине. Наденьте фиксирующие гайки и затяните их с моментом 10–15 Н·м, но не до конца — оставьте возможность для регулировки положения механизма.
Перед окончательной затяжкой убедитесь, что трапеция не перекошена и все три выходных вала (под поводки щёток) находятся в одной плоскости. При необходимости отрегулируйте положение, слегка смещая пластину. После этого затяните гайки крепления полностью.
Подключите моторедуктор к центральной тяге трапеции через шарнирное соединение. Убедитесь, что палец шарнира вошёл в отверстие на кривошипе редуктора до щелчка (если предусмотрена стопорная пружина) или зафиксирован контргайкой. Зазор в соединении должен быть минимальным.
Установите поводки (рычаги) щёток на выходные валы трапеции. Перед затяжкой гаек обязательно включите стеклоочиститель на пару секунд и дождитесь автоматической остановки в исходном положении — после этого выключите зажигание и установите поводки в правильное положение (щётки должны лежать параллельно нижнему краю стекла). Затяните гайки крепления поводков с моментом 12–18 Н·м.
