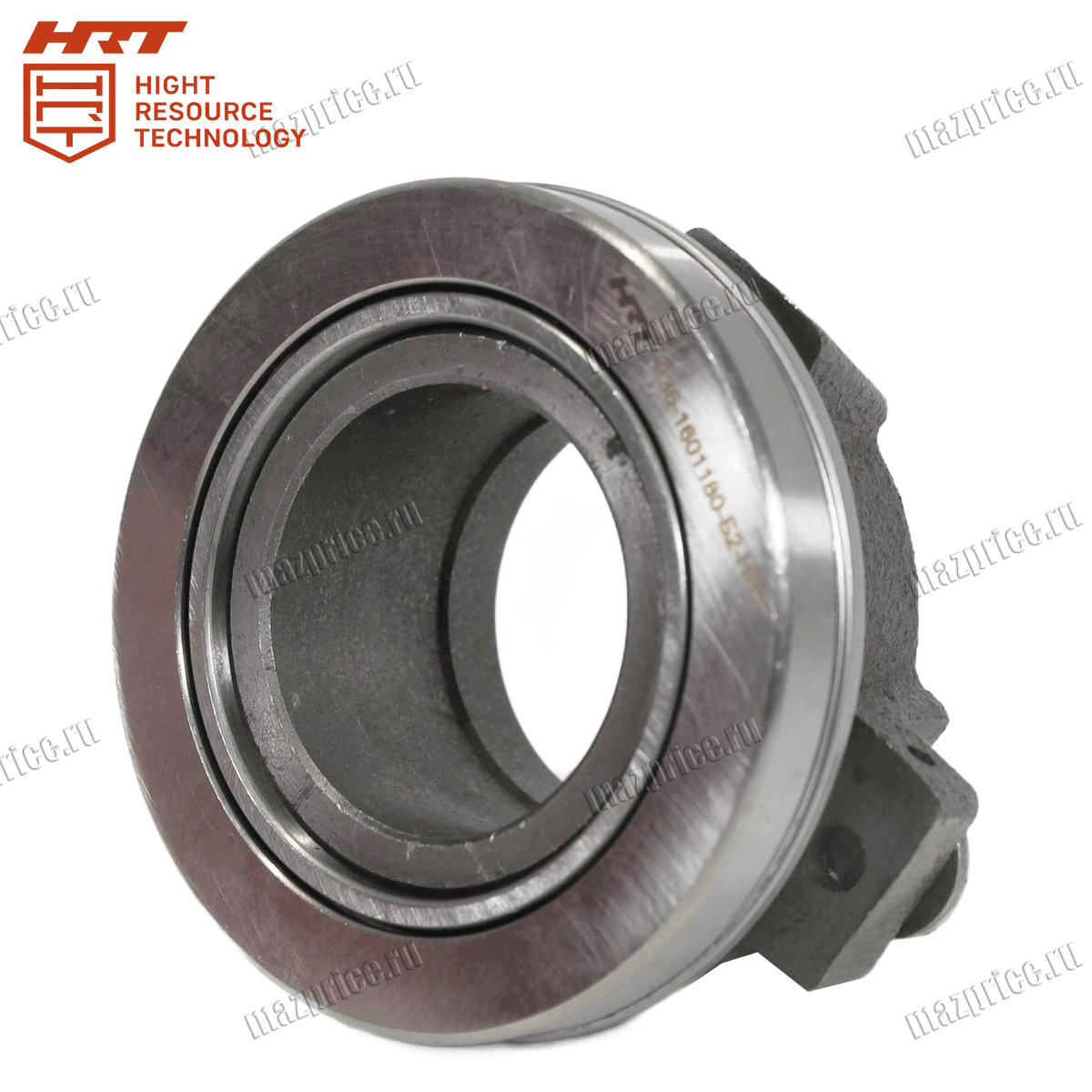

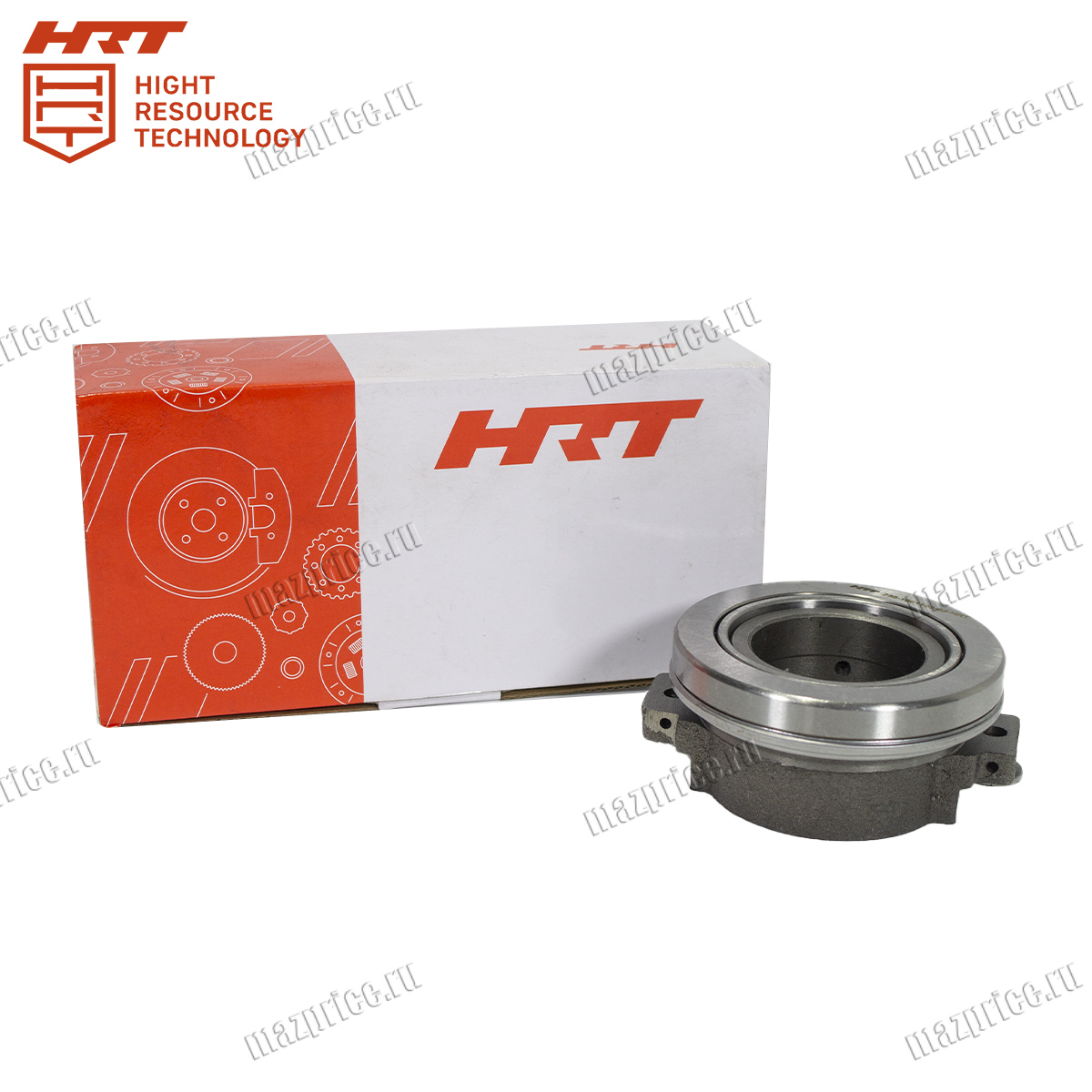

Муфта выключения сцепления ЯМЗ в сб. 236-1601180-Б2-HRT

Муфта выключения сцепления передаёт усилие от привода на нажимные рычаги корзины и размыкает сцепление. Узел обеспечивает кратковременный контакт с вращающимися деталями, поэтому важны ровное вращение и отсутствие перекоса. Работа муфты влияет на плавность переключения передач и ресурс корзины.

Муфта сцепления в сборе включает направляющие поверхности и выжимной подшипник. Исполнение рассчитано на работу при пыли и вибрации силового агрегата. При исправном узле ход педали сохраняется стабильным, без рывков и провалов.

Технические характеристики муфты сцепления 236-1601180-Б2-HRT

Габариты муфты определяют посадку на направляющую и контакт с элементами корзины. При подборе проверяют диаметры посадок и ширину узла, чтобы исключить закусывание. Основные параметры приведены ниже:

• Наружный диаметр подшипника: 90–95 мм

• Внутренний диаметр под посадку: 55–60 мм

• Ширина узла: 48–52 мм

• Диаметр посадочного отверстия муфты: 70–75 мм

• Ход рабочего перемещения: 8–12 мм

• Масса: 3,0–3,5 кг

Выжимная муфта 236-1601180-Б2-HRT проверяется по посадочным диаметрам и рабочему ходу. Отдельно оценивают состояние контактной поверхности и лёгкость вращения. Деталь должна перемещаться по направляющей без заеданий.

Выжимная муфта 236-1601180-Б2-HRT применяется на автомобилях МАЗ с силовыми агрегатами семейства ЯМЗ и соответствующей компоновкой сцепления. В перечень входят МАЗ-504, МАЗ-509, МАЗ-5335, МАЗ-500 и МАЗ-500А. Деталь используется на двигателях ЯМЗ-236, ЯМЗ-238 и ЯМЗ-238НБ, а также на МАЗ-503А.

Перед заменой сверяют тип корзины и направляющей втулки, так как встречаются разные исполнения. Запчасть подбирается по каталожному номеру и по фактическим посадкам, а не только по модели. Муфта выключения сцепления также проверяется по вилке и штоку привода.

Когда требуется замена муфты выключения сцепления 236-1601180-Б2-HRT

Первый признак — шум при выжиме педали, который пропадает после отпускания. Звук часто усиливается на прогретом агрегате. Это указывает на износ подшипника или повреждение дорожек.

Второй признак — рывки при начале движения и нестабильный момент схватывания. Педаль становится тяжёлой или появляется «ступенька» в ходе. Иногда ощущается вибрация из-за перекоса узла на направляющей.

Третий признак — неполное выключение сцепления, когда передачи включаются с усилием. На вилке и корпусе заметны следы перегрева и выработки. Возможна выработка на контактных площадках муфты.

Если замену отложить, подшипник может заклинить и повредить рычаги корзины. Это приводит к перегреву и ускоренному износу диска сцепления. Муфта выключения сцепления меняется при шуме, заедании и признаках перегрева. После замены проверяется по свободному ходу привода и по включению передач. Нельзя игнорировать регулировку привода после сборки. Деталь при постоянном поджатии работает без пауз и перегревается. Выжимная муфта 236-1601180-Б2-HRT должна иметь корректный свободный ход, иначе ресурс падает.
