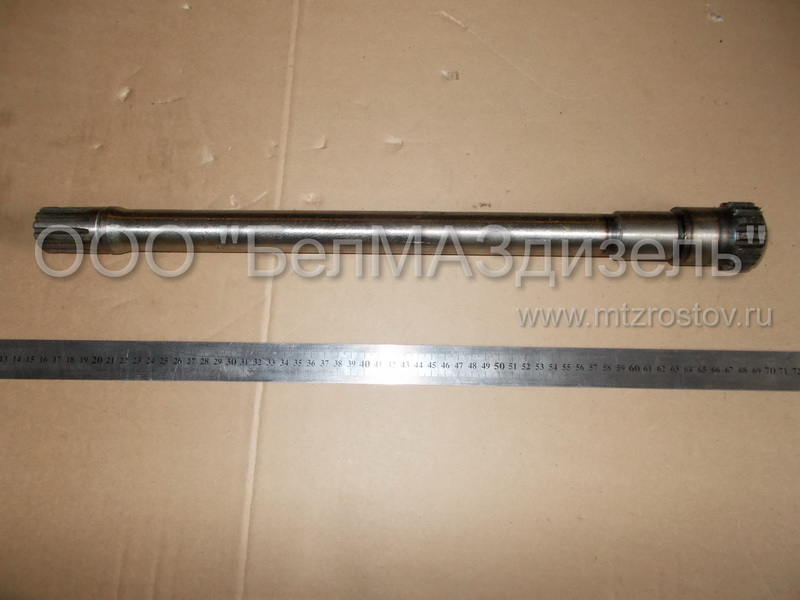

Вал внутренний КПП 50-1701185-HRT предназначен для передачи крутящего момента внутри коробки передач трактора MTZ. Деталь соединяет элементы зубчатых передач и обеспечивает работу ступеней переключения. От точности геометрии зависит плавность включения, а нарушение размеров может привести к шуму и ускоренному износу шестерён.
Промежуточный вал воспринимает крутильные и ударные нагрузки при работе трансмиссии. Конструкция включает шлицевые участки для соединения с шестернями. Рабочие поверхности проходят закалку, что повышает устойчивость к износу.
Технические характеристики внутреннего вала КПП 50-1701185-HRT
Вал коробки передач изготавливается в соответствии с параметрами штатной трансмиссии MTZ. Размеры определяют совместимость с подшипниками и зубчатыми колесами:
• Материал: легированная сталь
• Общая длина: ≈ 350–450 мм
• Диаметр посадочных шеек: ≈ 35–50 мм
• Тип соединения: шлицевые и шпоночные участки
• Количество шлицов: по конструкции
• Термообработка: закалка рабочих поверхностей
• Рабочие условия: высокая нагрузка и крутильные моменты
• Покрытие: антикоррозийное
• Масса: ≈ 6–10 кг
Запчасть проходит контроль твердости и соосности. Отклонения по диаметру не допускаются. Вал внутренний КПП 50-1701185-HRT используется на тракторах MTZ-80, MTZ-920.4/952.4, МТЗ-570, МТЗ-900/920/950/952. Также деталь устанавливается на МТЗ-821/921, МТЗ-90/92, МТЗ-510/512, 520/522 и другие модификации с аналогичной коробкой передач. Перед монтажом требуется сверка по каталожному номеру.
Когда требуется замена промежуточного вала КПП 50-1701185-HRT
Промежуточный вал подлежит замене при износе шлицевых участков, когда появляется люфт в соединении с шестернями. Передачи включаются с усилием, а повреждение посадочных шеек вызывает износ подшипников и вибрацию при движении. Увеличивается шум в коробке передач. Деталь также заменяется при появлении трещин или следов перегрева, так как деформация нарушает соосность вращения. Если вовремя не заменить изношенный вал внутренний КПП 50-1701185-HRT, возможно разрушение шестерён и подшипников, а ремонт потребует разборки трансмиссии и замены нескольких деталей.
Вал коробки передач устанавливается после проверки состояния подшипников и шестерён, с очищением посадочных поверхностей от загрязнений. Вал монтируется с соблюдением соосности, а шлицевые соединения должны входить без перекоса. После сборки проверяется лёгкость вращения.
Вал трансмиссии 50-1701185-HRT нельзя устанавливать при изношенных подшипниках, так как это приведёт к биению и ускоренному износу. Чрезмерная затяжка крепежа вызывает перекос корпуса, и запчасть должна вращаться свободно без осевого смещения.
Вал коробки передач должен соответствовать штатной геометрии. Несоответствие длины или диаметра нарушает работу трансмиссии. Промежуточный вал рекомендуется приобретать у нас, так как обеспечивается контроль размеров и качества обработки, что снижает риск преждевременного износа передач.
Исправный вал трансмиссии 50-1701185-HRT обеспечивает стабильную передачу крутящего момента. Своевременная замена предотвращает повреждение шестерён и подшипников.
