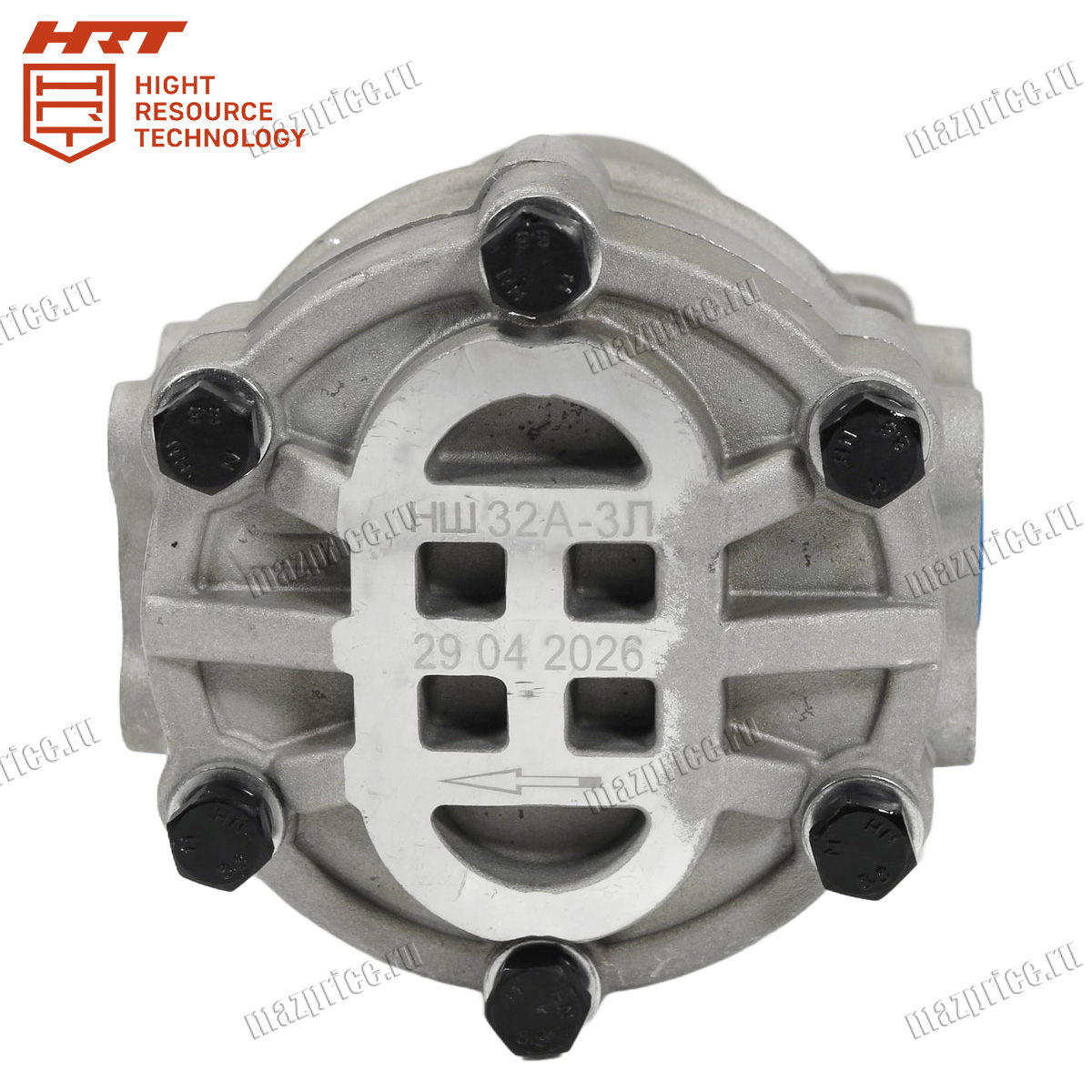

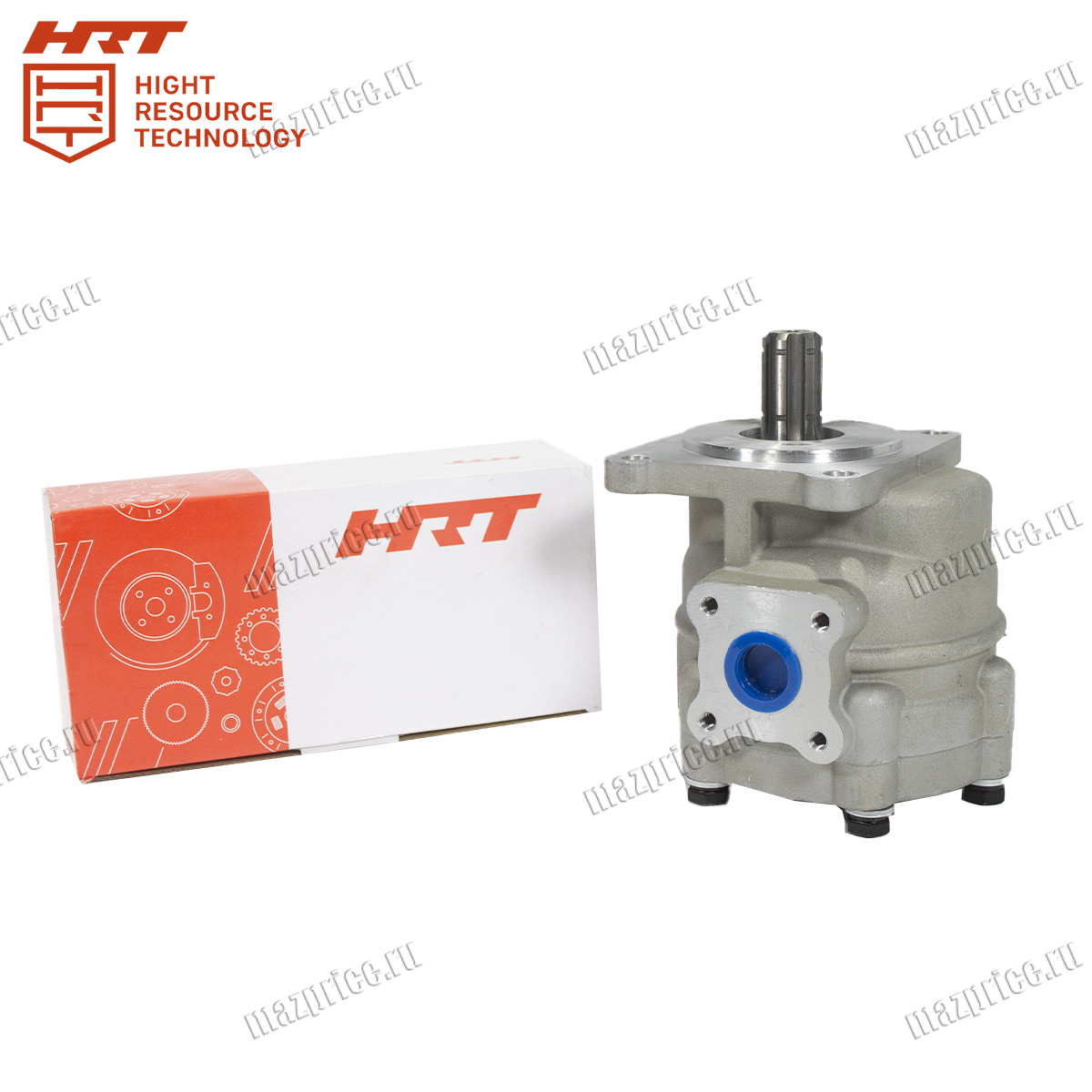

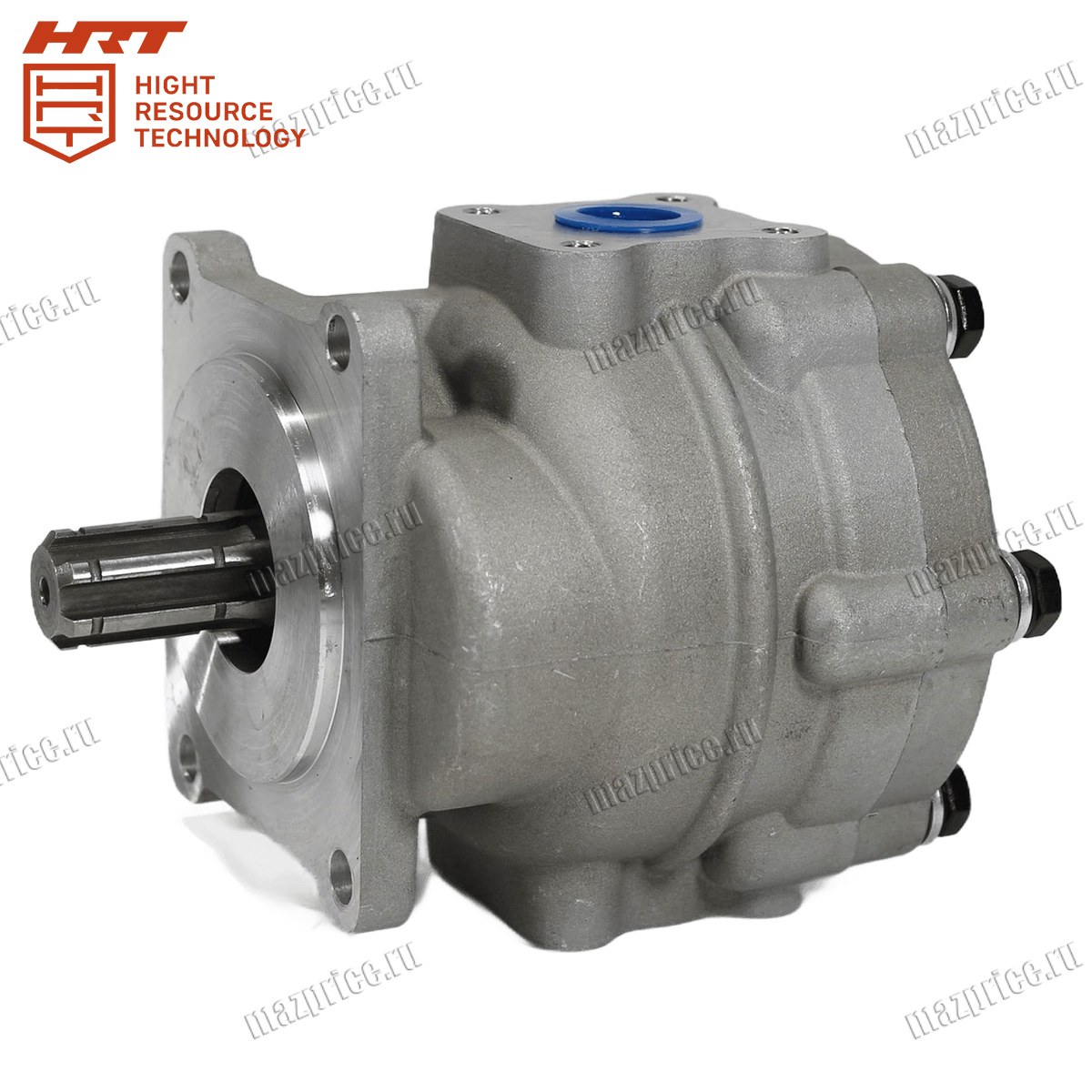

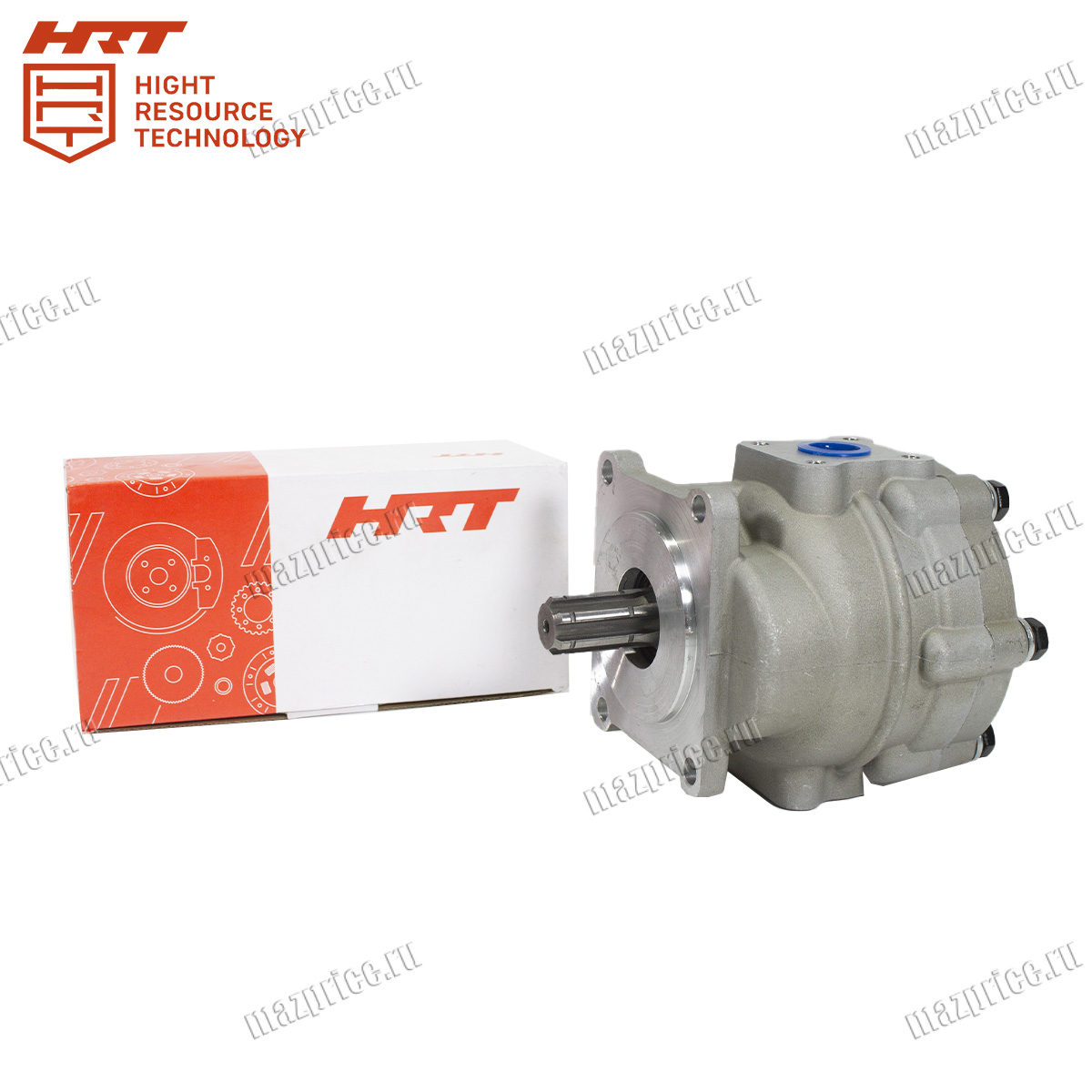

Насос шестеренчатый НШ 32А-3ЛЕВ-HRT преобразует механическую энергию привода в энергию потока рабочей жидкости . Устройство создает давление масла в гидравлической системе для управления навесным и прицепным оборудованием . Основное применение — тракторы, комбайны, погрузчики и спецтехника .
Конструкция насоса включает корпус круглой формы, ведущую и ведомую шестерни, опорные втулки и уплотнения . При вращении шестерен на входе создается разрежение, и жидкость заполняет впадины между зубьями . На выходе зубья выдавливают масло в гидросистему, создавая рабочее давление. Насос шестеренчатый НШ 32А-3ЛЕВ-HRT комплектуется левым вращением вала, что отличает его от правых модификаций . Устройство совместимо с маслами вязкостью от 12 до 85 мм²/с при диапазоне температур от -25 до +80 °C.
Технические характеристики насоса шестеренчатого НШ 32А-3ЛЕВ-HRT
Параметры насоса соответствуют стандартам для гидрооборудования тракторов и спецтехники . Ниже приведены основные характеристики устройства.
• Рабочий объем: 32 см³ за один оборот вала .
• Номинальное давление на выходе: 16 МПа (160 бар) .
• Максимальное кратковременное давление: 21 МПа (210 бар) .
• Максимальное пиковое давление: 25 МПа (250 бар) .
• Минимальная частота вращения: 500 об/мин .
• Максимальная частота вращения: 3000 об/мин .
• Номинальная подача масла: около 68,6 л/мин .
• Номинальная мощность привода: 26,6 кВт .
• Тип вала: шлицевое соединение (6 шлицов) .
• Масса: от 5,73 до 6,4 кг в зависимости от производителя .
• Гарантия производителя: 12 месяцев .
Климатическое исполнение насоса — УХЛ для работы при температурах окружающей среды от -40 до +50 °C. Герметичность корпуса обеспечивается резиновыми кольцами круглого сечения. Насос НШ 32А-3ЛЕВ-HRT устойчив к кратковременной работе на сухом ходу (до 30 секунд) и совместим с гидравлическими системами закрытого и открытого типа.
Насос шестеренчатый НШ 32А-3ЛЕВ-HRT используется на широкой номенклатуре техники. Устройство совместимо со следующими моделями МТЗ :
• МТЗ-80, -82, -100, -102 — базовые сельхозтракторы;
• МТЗ-800, -820 — универсально-пропашные модификации;
• МТЗ-1221, -1522 — мощные энергонасыщенные тракторы;
• МТЗ-50, -52 — тракторы ранних выпусков ;
• Т-70С и Т-70В ;
• Т-40, Т-90, Т-150К .
Помимо тракторов МТЗ, насос применяется на других видах техники :
• Грузовые автомобили: ЗИЛ-ММЗ, КАЗ-4540, КамАЗ, САЗ, ФАЗ, Урал, МАЗ;
• Комбайны: Нива, Енисей, Кедр, Сибиряк, КСК-100, КСКУ-6, ДОН-680/1200/1500, Полесье-250;
• Спецтехника: экскаваторы ЭО-4121/4225А, погрузчики (Амкодор), трубоукладчики, автогрейдеры.
Перед установкой сверьте направление вращения вала привода на вашей технике. Исполнение с левым вращением (Л) подходит для узлов, где вал насоса расположен справа от оси привода. Для моделей с правым вращением используется модификация НШ 32А-3 без литеры Л.
Советы по установке насоса шестеренчатого НШ 32А-3ЛЕВ-HRT
Перед установкой слейте масло из гидробака или перекройте магистрали. Очистите посадочную поверхность на агрегате от старой прокладки и загрязнений. Проверьте состояние шлицев на ведущем валу насоса и на приводе техники. Люфт в шлицевом соединении недопустим.
Частая ошибка — установка насоса с перекосом относительно оси привода. Перекос вызывает повышенный износ подшипников и преждевременный выход из строя. При монтаже убедитесь в соосности насоса и приводного вала. При замене используйте новые уплотнительные кольца и прокладки.
После установки запустите двигатель на минимальных оборотах на 1–2 минуты для прокачки масла. Проверьте герметичность всех соединений при работающей гидросистеме. Убедитесь в работоспособности навесного оборудования (подъем, опускание, фиксация). При отсутствии подтеков и посторонних шумов техника готова к работе. Утилизируйте старый насос через пункты приема металлолома.
