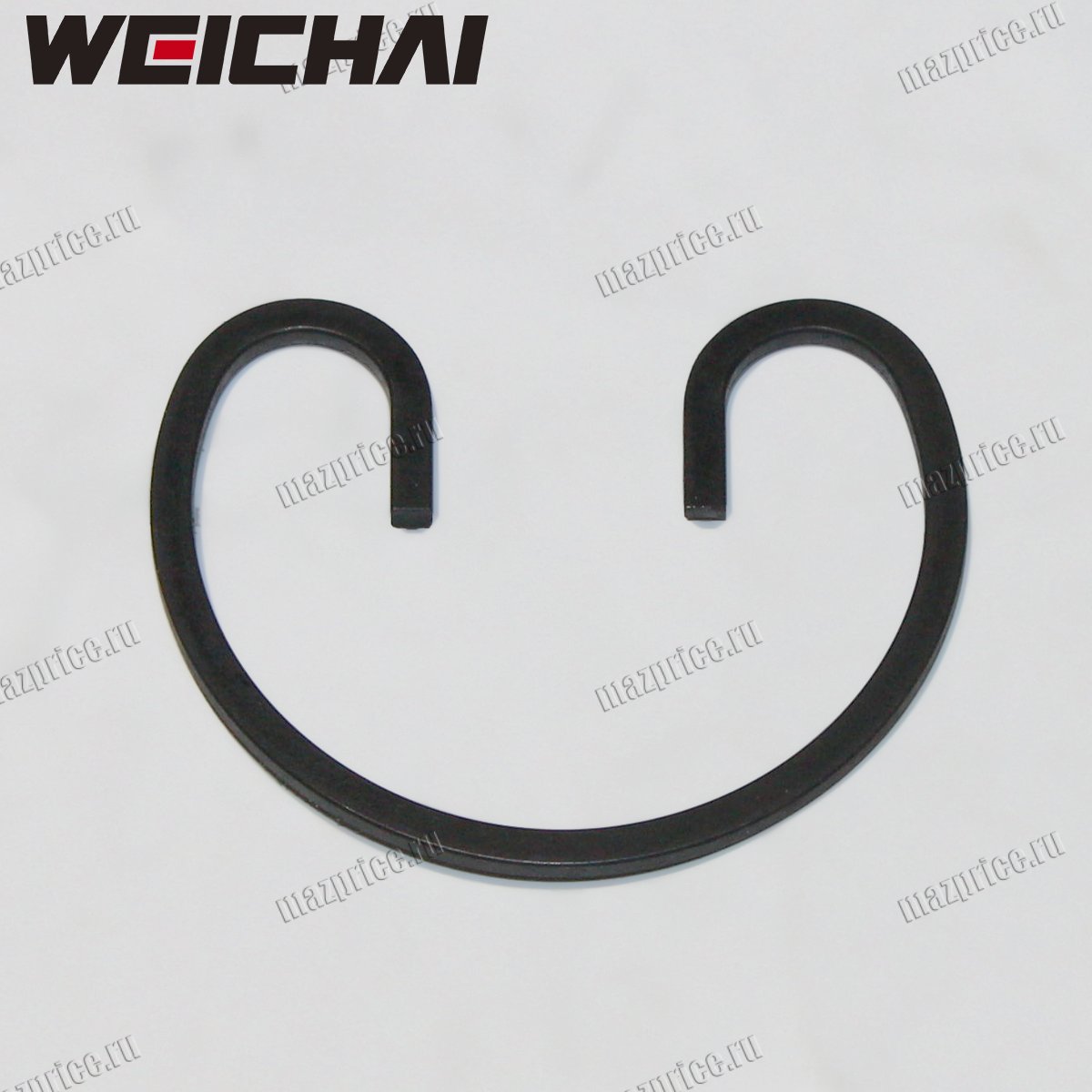

Стопорное кольцо поршневого пальца WP7 610800030024 удерживает палец в бобышках поршня и не даёт ему смещаться по оси. Деталь предотвращает контакт пальца со стенкой цилиндра и защищает гильзу от задиров. Стопор поршневого пальца Weichai работает в условиях высокой температуры и вибраций, поэтому важны упругость и стабильная посадка в канавке. При исправной фиксации нагрузка распределяется по кольцу равномерно, без локального изгиба.
Фиксатор пальца поршня WP7 относится к расходным элементам поршневой группы, которые меняют при каждом демонтаже пальца. Конструкция пружинного внутреннего кольца рассчитана на установку в проточку с защёлкиванием по окружности. Если канавка изношена или загрязнена, кольцо не садится до упора и теряет удерживающее усилие. При ремонте важна совместимость по диаметру и по толщине проволоки.
Технические характеристики стопорного кольца поршневого пальца 610800030024
Параметры кольца определяют, насколько надёжно оно фиксируется в проточке поршня. При подборе ориентируются на размеры и материал, чтобы обеспечить нужную упругость. Ниже приведены характеристики для кольца 610800030024.
• Наружный диаметр: ≈ 45–48 мм
• Внутренний диаметр: ≈ 38–40 мм
• Толщина проволоки: ≈ 2,5–3,0 мм
• Тип: пружинное, внутреннее
• Материал: закалённая пружинная сталь
Отклонение по диаметру приводит к неполной посадке в канавке или к избыточному натягу при монтаже. Неверная толщина проволоки меняет усилие фиксации и ускоряет усталостное разрушение. Поэтому стопорное кольцо поршневого пальца WP7 проверяют по номеру и по фактическому размеру перед установкой.
Стопор поршневого пальца Weichai используется в поршневой группе двигателей Weichai WP7. Эти двигатели устанавливаются на МАЗ, SHAANXI (Shacman), HOWO, FAW, JAC, а также на автобусы и спецтехнику с двигателями WP7. Применяемость зависит от исполнения поршня и пальца, поэтому сверяют номер детали и проточку под кольцо. Для ремонтных комплектов часто требуется именно кольцо 610800030024.
При одинаковом обозначении WP7 встречаются разные версии поршней, где отличается форма канавки и фаска входа. Поэтому стопорное кольцо поршня МАЗ WP7 подбирают по конкретной поршневой группе и по каталожной привязке. Также учитывают, что кольца ставятся парой на один палец. Несовпадение по диаметру повышает риск выхода кольца из проточки.
Признаки необходимости замены стопорного кольца 610800030024
Кольцо меняют при любом снятии поршневого пальца, даже если деформации не видно. Упругость снижается после разжатия при демонтаже, а повторная установка не гарантирует фиксацию. Косвенный признак проблемы — металлический шум в цилиндре и следы контакта на торце пальца. В таких случаях фиксатор пальца поршня WP7 проверяют вместе с канавкой поршня.
При разборке оценивают наличие трещин, потемнения от перегрева и следов задиров на поверхности проволоки. Если кольцо сидит неплотно, оно может начать вращаться в проточке и стирать её кромку. Иногда на гильзе появляются вертикальные риски от касания пальца. Тогда стопорное кольцо поршневого пальца WP7 заменяют без попыток правки.
Если не заменить деталь вовремя, палец смещается и начинает тереть гильзу, что приводит к глубоким задиром. Далее возможны разрушение поршня в зоне бобышек и попадание стружки в масло. Ремонт переходит в замену поршневой группы и гильзы, иногда с повреждением шатуна. Поэтому кольцо 610800030024 считают критичной позицией при обслуживании WP7.
