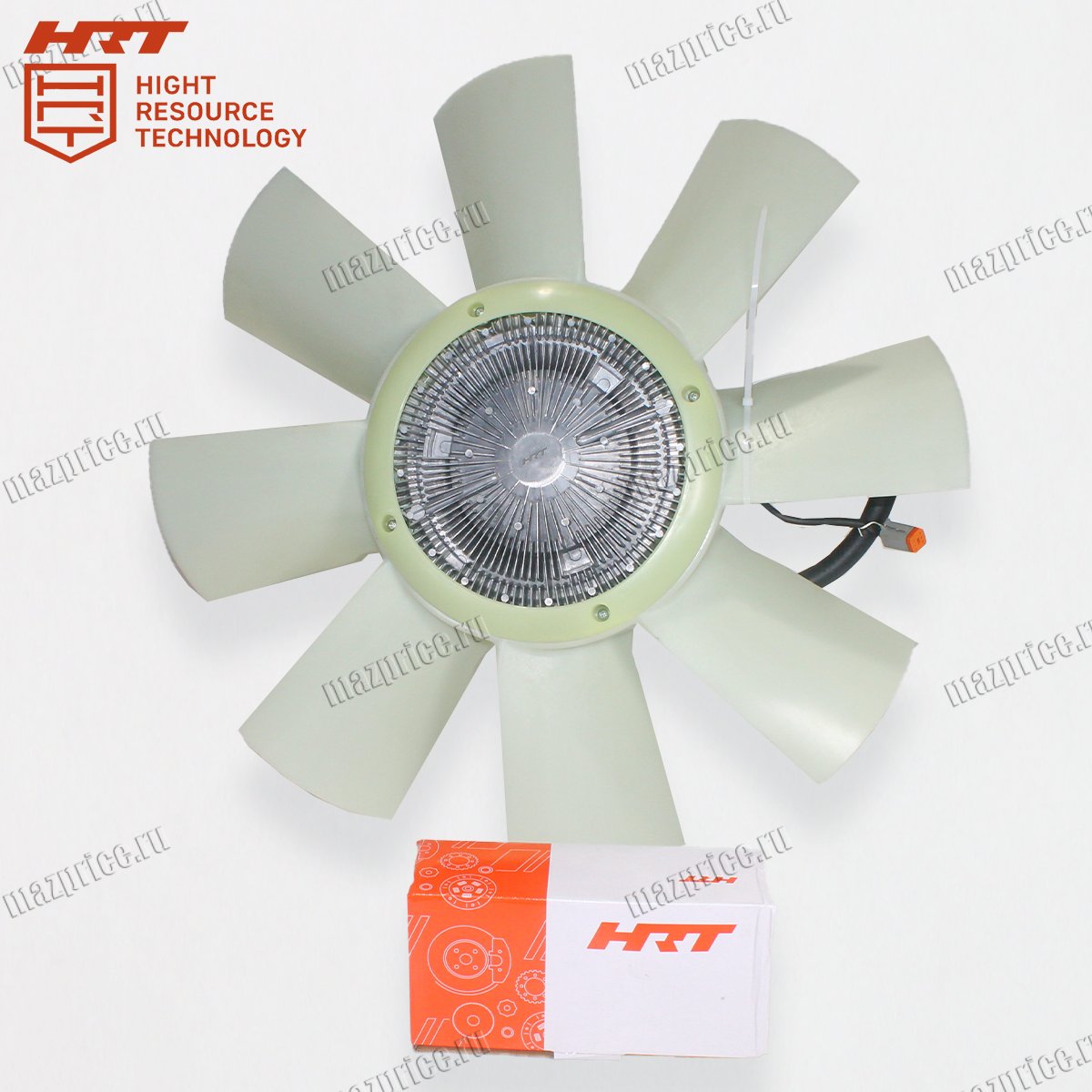

Муфта с крыльчаткой ДВС Renault, ЯМЗ-650 (DCi11) 5010315817-СБ-HRT

Муфта с крыльчаткой ДВС 5010315817-СБ-HRT (вязкостная муфта вентилятора) предназначена для автоматического управления частотой вращения вентилятора системы охлаждения двигателей. Деталь устанавливается между шкивом привода и крыльчаткой вентилятора и регулирует скорость вращения в зависимости от температуры охлаждающей жидкости.

Когда двигатель холодный, рабочая камера муфты пуста, и вентилятор вращается с минимальной скоростью (10–20% от оборотов шкива), что ускоряет прогрев мотора. При достижении рабочей температуры (85–90°C) термочувствительный клапан открывает канал, силиконовая жидкость поступает в рабочую зону, и крутящий момент передаётся на крыльчатку — вентилятор начинает вращаться на полную мощность, обеспечивая интенсивное охлаждение радиатора.

Конструкция муфты включает ведущий корпус (соединяется со шкивом), ведомый вал с крыльчаткой, камеру с силиконовой жидкостью, компенсационный резервуар и биметаллическую пластину (термоэлемент). Управление является чисто механическим — без электрики, что повышает надёжность. При снижении температуры вентилятор автоматически переходит в режим «холостого хода», снижая потери мощности двигателя и расход топлива до 3–5%.

Технические характеристики вязкостной муфты 5010315817-СБ-HRT

• Тип: вязкостная (силиконовая), термочувствительная

• Присоединительный размер: под шкив и крыльчатку DCi11/ЯМЗ-650

• Ключ управления: биметаллическая пластина (спираль)

• Режим холостого хода: 10–20% от оборотов шкива

• Режим полного включения: 80–90% от оборотов шкива

• Температура открытия: ~85–90°C (начало активного охлаждения)

• Масса: 3,5–4,5 кг

Данная деталь применяется на автомобилях Renault Premium 420/460 DCi11, Renault Kerax, а также на МАЗ-5440, МАЗ-6430, МАЗ-5340, МАЗ-6312 и других моделях с двигателями ЯМЗ-650 (650.10, 650.12), где используется система охлаждения с вязкостной муфтой.

Признаки необходимости замены муфты с крыльчаткой 5010315817-СБ-HRT

Перегрев двигателя при движении, особенно в тяжёлых условиях. Температура охлаждающей жидкости поднимается выше нормы (более 95–100°C), но вентилятор не включает полную скорость. Причина — утечка силиконовой жидкости из муфты, выход из строя биметаллической пластины или заклинивание клапана.

Двигатель долго прогревается зимой. Вязкостная муфта «не отпускает» вентилятор — он постоянно крутится на высоких оборотах, обдувая радиатор даже на холодном двигателе. Это значительно увеличивает время прогрева и повышает расход топлива. Также заметен повышенный шум под капотом, напоминающий гул грузовика.

Постоянный шум вентилятора на холодном двигателе. Сразу после запуска вентилятор гудит так же сильно, как при перегреве, и не замолкает даже на минимальных оборотах. Причина — механическое заклинивание муфты в постоянно включённом положении (например, из-за загустевшей силиконовой жидкости или разрушения подшипников).

Подтекание силиконовой жидкости из корпуса муфты. Визуально заметны маслянистые подтёки на корпусе муфты или на вентиляторе. Утечка приводит к тому, что муфта не может набрать обороты при нагреве — вентилятор слабо крутится, двигатель перегревается.

Разрушение подшипника муфты — люфт и скрежет. При отключённом двигателе рукой ощущается сильный люфт в месте соединения крыльчатки со шкивом. При работе слышен металлический скрежет или гул от подшипника.

Советы по установке муфты с крыльчаткой 5010315817-СБ-HRT

У старых муфт часто откручивается центральная гайка левой резьбы — запомните направление откручивания.

Очистите посадочное место на шкиве от грязи и остатков старого герметика. Проверьте шкив на наличие биения — если шкив деформирован или имеет люфт, замените его перед установкой новой муфты. Установите новую муфту 5010315817-СБ-HRT на шкив, затянув центральную гайку с моментом 100–120 Н·м (при необходимости используйте фиксатор резьбы).

Установите крыльчатку вентилятора на фланец муфты. Болты крепления затяните крест-накрест с моментом 25–30 Н·м. Убедитесь, что крыльчатка не касается защитного кожуха и патрубков радиатора — зазор должен быть не менее 10–15 мм по всей окружности.
