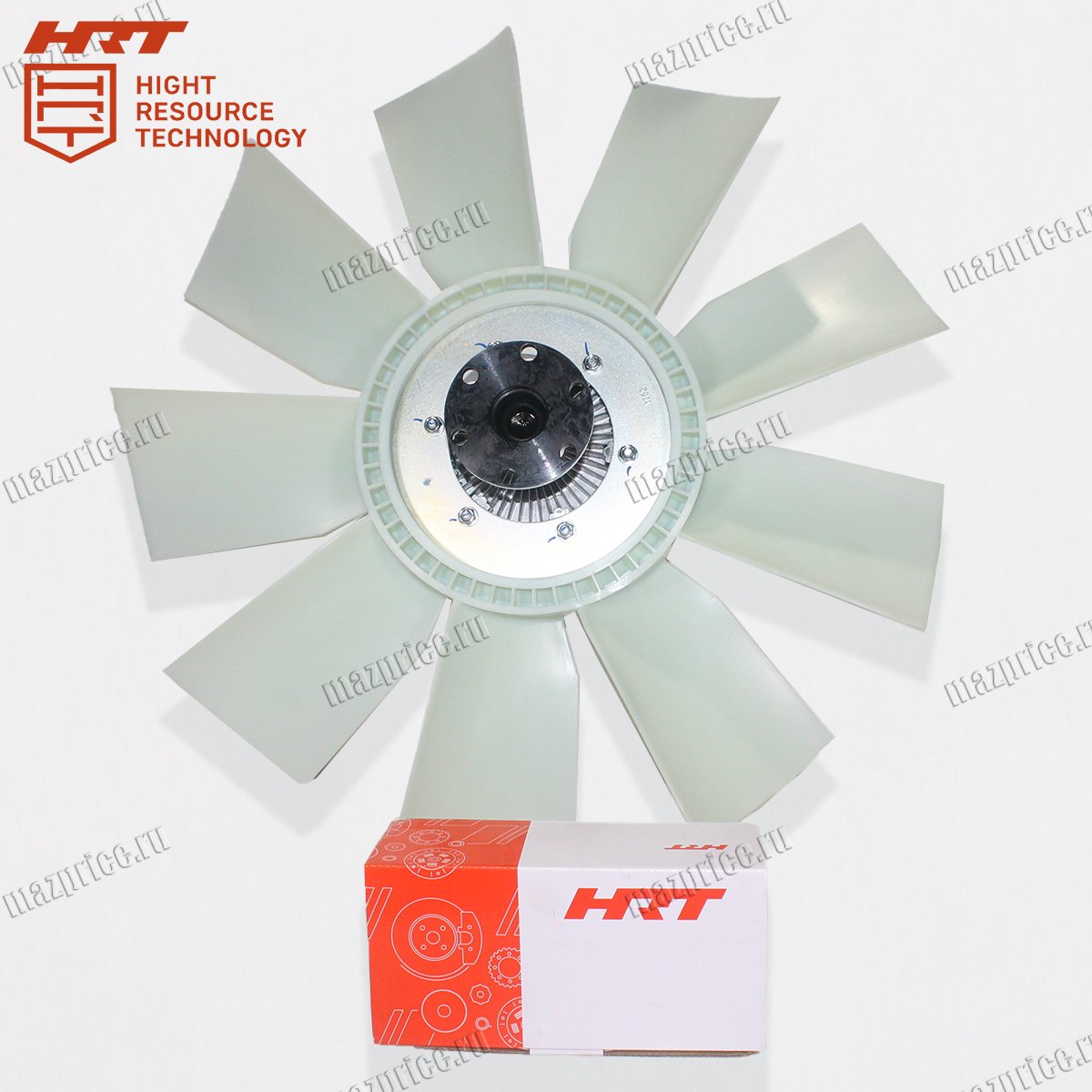

Муфта вязкостная 660 мм ВМПВ-001.00.01-СБ-HRT предназначена для автоматического управления частотой вращения вентилятора системы охлаждения двигателей 7511.10, 658.10, устанавливаемых на автомобили КАМАЗ. Деталь обеспечивает включение вентилятора при достижении определённой температуры охлаждающей жидкости, что позволяет поддерживать оптимальный тепловой режим двигателя в любых условиях эксплуатации.
Конструкция муфты включает ведущий корпус (соединяется со шкивом), ведомый вал с крыльчаткой, камеру с силиконовой жидкостью, компенсационный резервуар и биметаллическую пластину (термоэлемент). Управление является чисто механическим — без электрики, что повышает надёжность и снижает стоимость обслуживания. При снижении температуры вентилятор автоматически переходит в режим «холостого хода», снижая потери мощности двигателя и расход топлива до 3–5%.
Исправная муфта ВМПВ-001.00.01-СБ-HRT обеспечивает оптимальный температурный режим двигателя, быстрое прогревание зимой, снижение шума и экономию топлива. При неисправности муфты возможен как перегрев двигателя (если вентилятор не включается), так и завышенный расход топлива и шум (если вентилятор крутится постоянно). Диаметр крыльчатки 660 мм обеспечивает достаточный воздушный поток для охлаждения мощных двигателей КАМАЗ.
Технические характеристики муфты ВМПВ-001.00.01-СБ-HRT
• Тип: вязкостная (силиконовая), термочувствительная
• Диаметр крыльчатки: 660 мм
• Применяемость: двигатели 7511.10, 658.10
• Режим холостого хода: 10–20% оборотов шкива
• Режим полного включения: 80–90% оборотов шкива
• Температура открытия: ~85–90°C
• Масса: 4,0–5,5 кг
Данная деталь применяется на автомобилях КАМАЗ-5490, -6520, -65115, -43118 с двигателями 7511.10, 658.10.
Признаки необходимости замены муфты ВМПВ-001.00.01-СБ-HRT
Перегрев двигателя при движении, особенно в тяжёлых условиях. Температура охлаждающей жидкости поднимается выше нормы (более 95–100°C), но вентилятор не включает полную скорость. Причина — утечка силиконовой жидкости из муфты, выход из строя биметаллической пластины или заклинивание клапана. Перегрев особенно опасен при движении в гору или с тяжёлым прицепом.
Двигатель долго прогревается зимой. Вязкостная муфта «не отпускает» вентилятор — он постоянно крутится на высоких оборотах, обдувая радиатор даже на холодном двигателе. Это значительно увеличивает время прогрева и повышает расход топлива. Также заметен повышенный шум под капотом, напоминающий гул грузовика.
Постоянный шум вентилятора на холодном двигателе. Сразу после запуска вентилятор гудит так же сильно, как при перегреве, и не замолкает даже на минимальных оборотах. Причина — механическое заклинивание муфты в постоянно включённом положении (например, из-за загустевшей силиконовой жидкости или разрушения подшипников).
Подтекание силиконовой жидкости из корпуса муфты. Визуально заметны маслянистые подтёки на корпусе муфты или на вентиляторе. Утечка приводит к тому, что муфта не может набрать обороты при нагреве — вентилятор слабо крутится, двигатель перегревается. Силиконовая жидкость имеет характерный запах и цвет, что помогает обнаружить утечку.
Разрушение подшипника муфты — люфт и скрежет. При отключённом двигателе рукой ощущается сильный люфт в месте соединения крыльчатки со шкивом. При работе слышен металлический скрежет или гул от подшипника.
Советы по установке муфты ВМПВ-001.00.01-СБ-HRT
У старых муфт часто откручивается центральная гайка левой резьбы — запомните направление откручивания. Очистите посадочное место на шкиве от грязи и остатков старого герметика. Проверьте шкив на наличие биения — если шкив деформирован или имеет люфт, замените его перед установкой новой муфты.
Установите новую муфту ВМПВ-001.00.01-СБ-HRT на шкив, затянув центральную гайку с моментом 100–120 Н·м (при необходимости используйте фиксатор резьбы). Установите крыльчатку вентилятора на фланец муфты. Болты крепления затяните крест-накрест с моментом 25–30 Н·м. Убедитесь, что крыльчатка не касается защитного кожуха и патрубков радиатора — зазор должен быть не менее 10–15 мм по всей окружности.
