Стакан 64302-1703717 ОАО МАЗ

Стакан рычага привода переключения передач 64302-1703717 является важнейшим элементом механизма дистанционного управления коробкой передач грузовых автомобилей МАЗ. Эта деталь, также известная как направляющая втулка или стакан кулисы, устанавливается в узле привода переключения и служит для точной фиксации и направления движения рычага переключения передач, обеспечивая чёткое и надёжное включение каждой передачи. Без исправного стакана невозможно добиться точной и плавной работы механизма переключения.

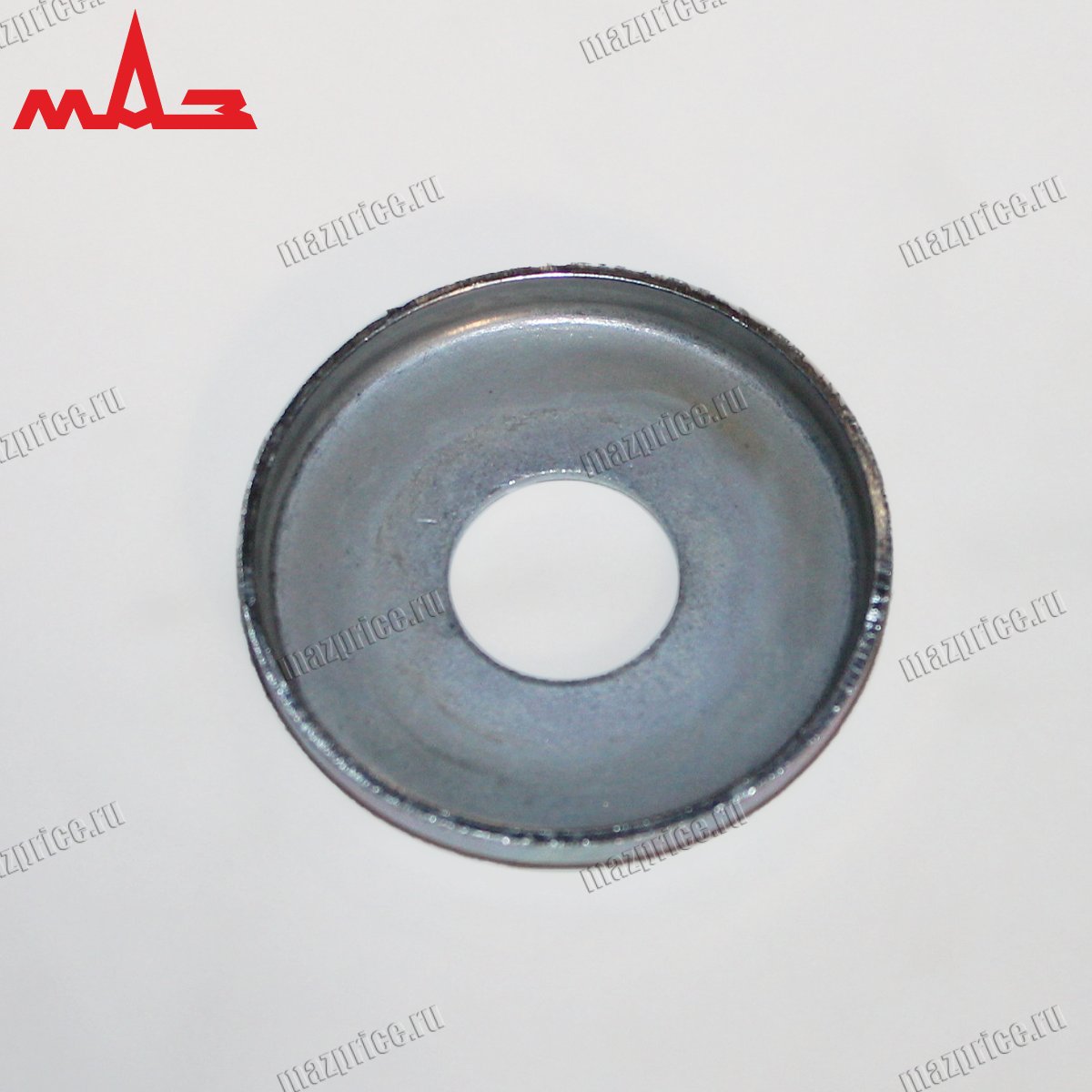

Конструктивно стакан КПП МАЗ представляет собой цилиндрическую деталь тарельчатого типа, изготовленную из высококачественной конструкционной стали. Внешний диаметр изделия составляет 17 мм, высота — 6 мм. Небольшой вес детали — всего 25 грамм — не должен вводить в заблуждение относительно её важности: именно точность изготовления и качество материала этого стакана определяют ресурс всего узла привода передач. Изготовление ведётся методом токарной обработки с последующей термообработкой для придания детали необходимой твёрдости и износостойкости.

Качественное исполнение оригинального стакана ОАО «МАЗ» гарантирует его полное соответствие заводским чертежам и долговечность в самых тяжёлых условиях эксплуатации. Заводская деталь изготавливается из сертифицированных материалов с соблюдением всех технологических норм, что обеспечивает стабильную геометрию и стойкость к износу при постоянных нагрузках. В отличие от неоригинальных аналогов, оригинальный стакан рычага переключения передач 64302-1703717 имеет точные посадочные размеры и правильную термообработку, исключающую деформацию и преждевременный выход из строя.

Технические характеристики стакана 64302-1703717

Оригинальный артикул: 64302-1703717

Тип: тарельчатого типа (направляющая втулка)

Внешний диаметр: 17 мм

Высота: 6 мм

Вес: 25 грамм (0,025 кг)

Материал: высокопрочная конструкционная сталь

Производитель: ОАО «МАЗ»

Данная деталь применяется на автомобилях МАЗ-5440, -5440E9, -544069, -544018, -631018, -631019, -6430, -643019, -643068, -650119, -651669.

Признаки необходимости замены стакана 64302-1703717

Появление люфта и нечёткое включение передач. Причина — выработка посадочного отверстия стакана КПП МАЗ, в результате которой рычаг переключения получает избыточную свободу перемещения, нарушая точность выбора передачи.

Затруднённое переключение передач. Если для включения передачи требуется приложить значительное усилие, а рычаг перемещается с заеданиями, это может указывать на деформацию или разрушение стакана рычага переключения передач 64302-1703717. Причина — потеря геометрии детали из-за усталости металла, в результате которой рычаг заклинивает в направляющей.

Посторонние стуки и вибрации в механизме. Металлический стук или дребезжание, доносящееся из района рычага КПП при движении по неровной дороге, указывает на ослабление фиксации стакана или его повреждение. Причина — износ посадочных поверхностей, из-за которых стакан не обеспечивает плотного контакта с сопряжёнными деталями.

Самопроизвольное выключение передачи. Если включённая передача самопроизвольно выключается при движении, особенно на кочках или при торможении двигателем, это может быть следствием люфта в механизме кулисы, вызванного изношенным стаканом. Причина — увеличенный зазор в направляющей, из-за которого рычаг не фиксируется в рабочем положении.

Визуальные дефекты: выработка, деформация, коррозия. При разборке узла привода на рабочей поверхности стакана рычага переключения передач 64302-1703717 можно обнаружить ступенчатую выработку, искривление или следы коррозии. Причина — длительная эксплуатация, недостаточная смазка или воздействие внешней среды. Повреждённый стакан КПП МАЗ не подлежит восстановлению и требует немедленной замены.
