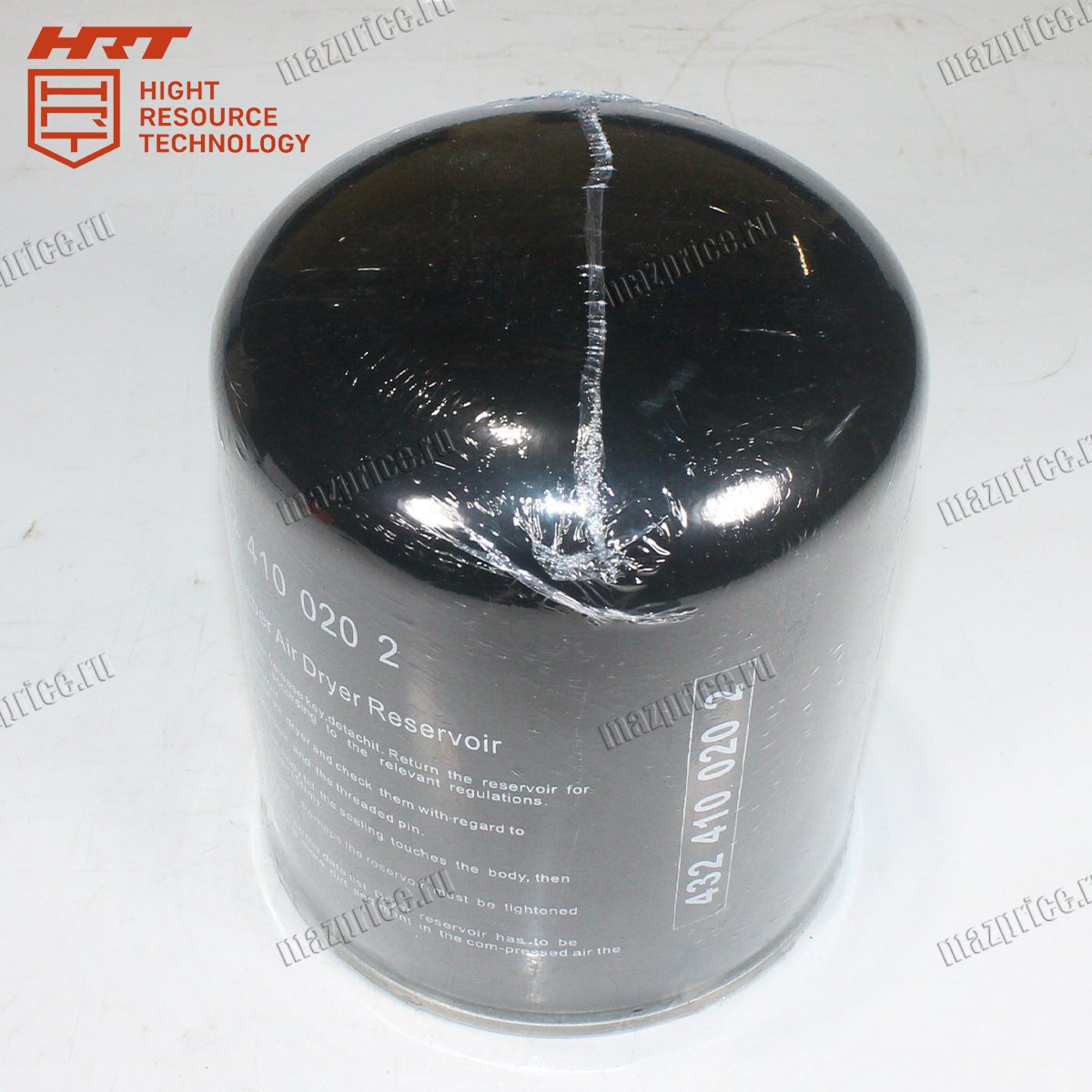

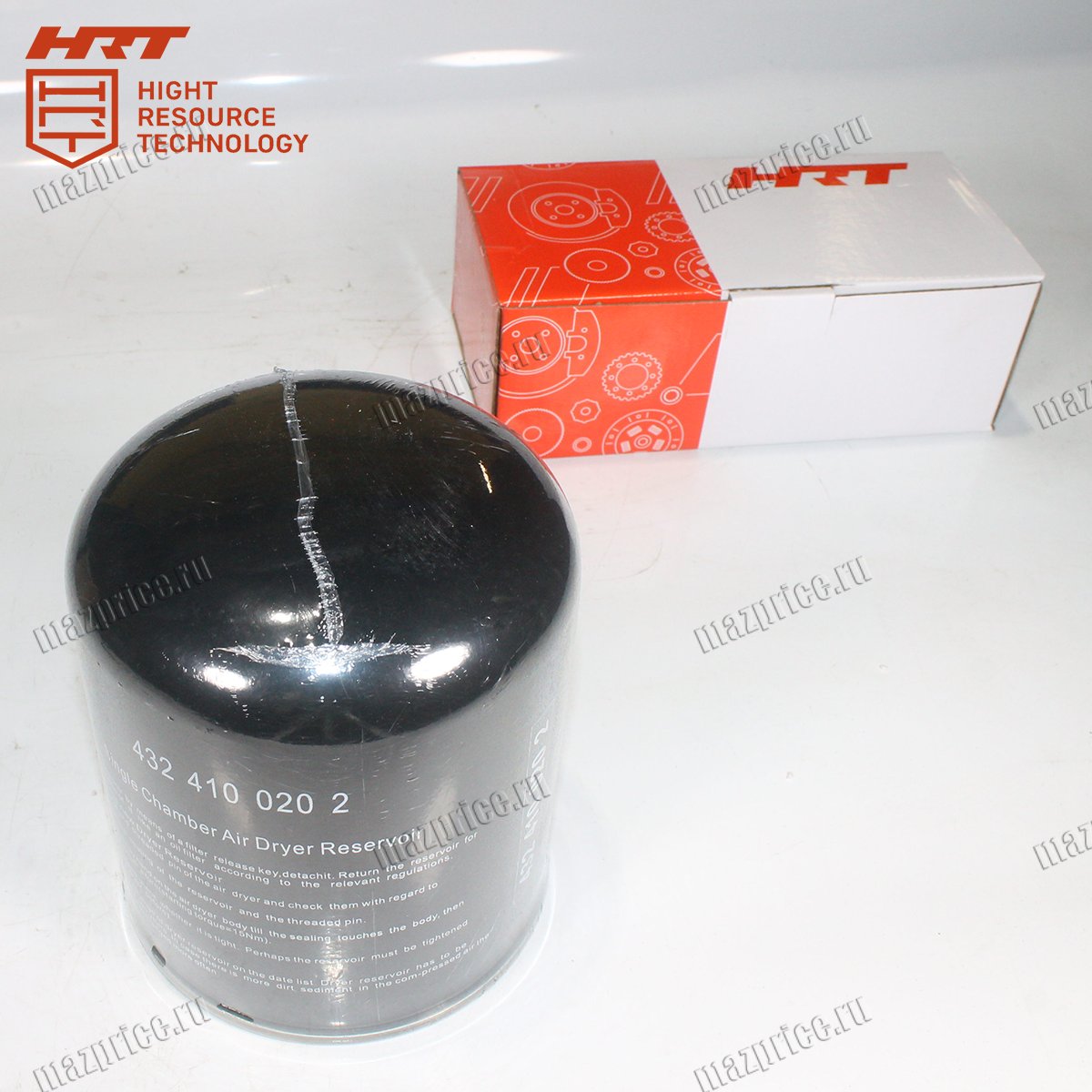

Фильтр осушителя МАЗ служит сменным картриджем в блоке подготовки сжатого воздуха пневмосистемы. Его задача — удалять влагу и часть масляного аэрозоля из потока, поступающего от компрессора к ресиверам и потребителям. Сухой воздух снижает риск коррозии магистралей, замерзания конденсата, а также отказов пневмоаппаратуры.
Внутри цилиндрического корпуса размещён влагопоглощающий сорбент с развитой поверхностью. При прохождении потока картридж патрон осушителя воздуха связывает водяной пар, а также удерживает его до момента регламентной замены. Конструкция рассчитана на циклические режимы работы с периодическими регенерационными продувками через дренажный клапан осушителя.
Технические характеристики и применяемость фильтра осушителя 4324102227-HRT
Размеры и рабочие параметры картриджа определяют совместимость с осушителями стандарта WABCO и аналогами.
Основные характеристики:
• Высота корпуса: примерно 240–255 мм.
• Диаметр цилиндра: около 105–110 мм.
• Диаметр резьбы присоединения: M39×1.5.
• Рабочее давление воздуха: до 12 бар.
• Максимальная рабочая температура: до +80 °C.
• Материал наполнителя: влагопоглощающий молекулярный сорбент.
Такое исполнение позволяет использовать картридж осушителя воздуха 4324102227-HRT в составе пневмосистем тяжёлых грузовиков и автобусов с давлением до 12 бар. Сорбент стабильно работает в диапазоне эксплуатационных температур и выдерживает цикличные нагружения при каждом срабатывании осушителя.
Картридж предназначен для установки на осушители воздуха, применяемые на грузовых автомобилях МАЗ, КАМАЗ, MAN, DAF, VOLVO, IVECO и другой технике, где используется аналог WABCO 4324102227. Фильтр осушителя воздуха КАМАЗ, ПАЗ, МАЗ устанавливается как сменный элемент в корпус штатного узла без доработки резьбового соединения.
В линейке данный картридж подходит для моделей 534035, 555035, 631236, 650136, а также других шасси с совместимым осушителем. На таких машинах фильтр патрон осушителя МАЗ обеспечивает подготовку воздуха для тормозной системы, подвески и вспомогательных потребителей, подключённых к ресиверам.
Основные ошибки при установке картриджа осушителя 4324102227-HRT
Распространённая ошибка — установка картриджа без стравливания воздуха, что может привести к выбросу детали под давлением. В результате фильтр 4324102227-HRT получает механические повреждения, а резьба основания деформируется. Ещё одна проблема — использование неподходящих инструментов, оставляющих задиры на корпусе.
Другая ошибка — неполная очистка посадочного места и повторное использование повреждённого уплотнительного кольца. В этом случае фильтр осушителя воздуха не обеспечивает герметичность соединения, появляются утечки, а также частые срабатывания компрессора. Превышение момента затяжки способно сорвать резьбу M39×1.5, что потребует замены всего корпуса осушителя.
