Распределитель 101-3506083 ОАО МАЗ

Распределитель 101-3506083 представляет собой пневматический распределительный клапан, предназначенный для управления потоком сжатого воздуха в тормозной пневмосистеме грузовых автомобилей МАЗ и спецтехники АМАЗ. Деталь является элементом системы распределения воздуха по контурам пневматических тормозов и вспомогательных пневмоаппаратов.

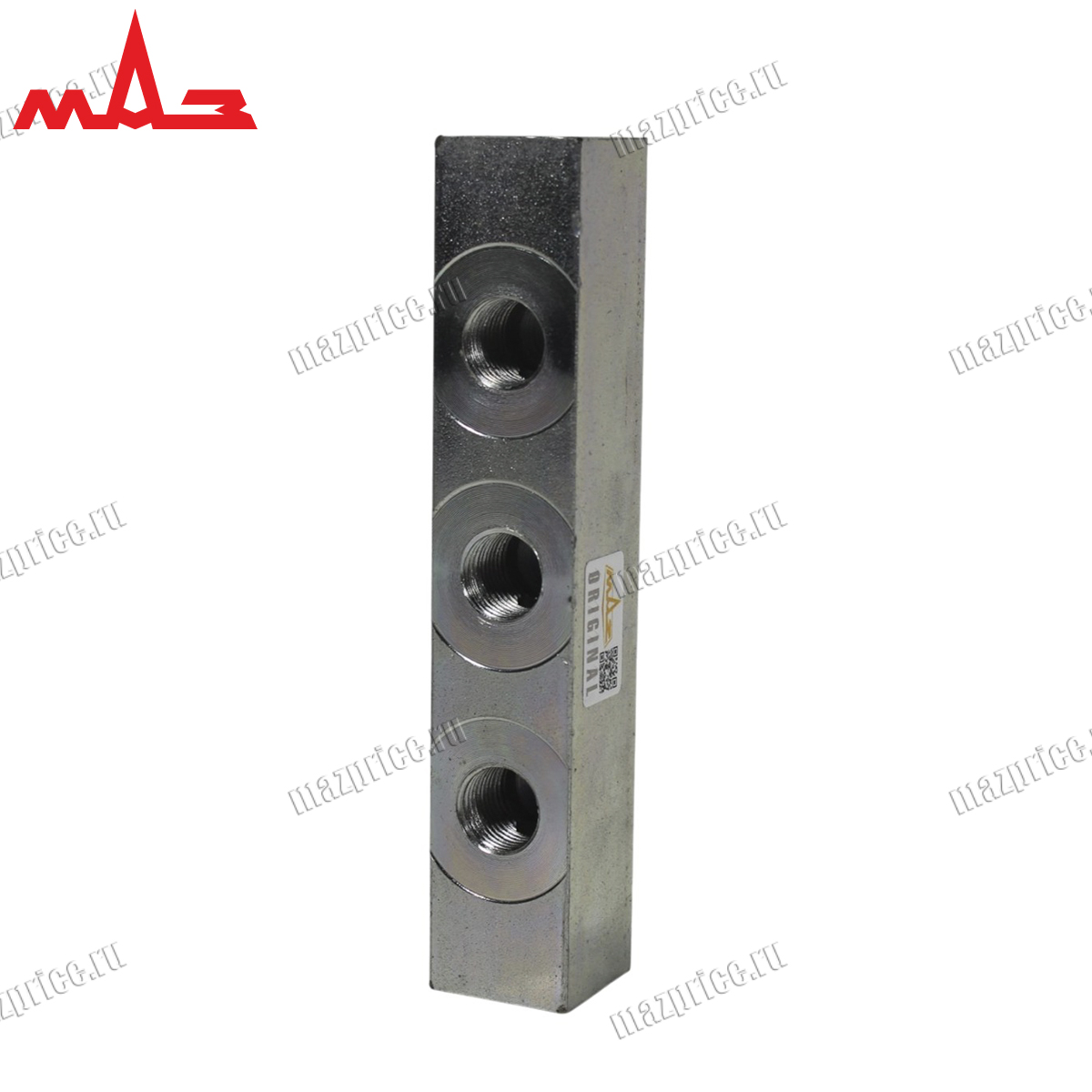

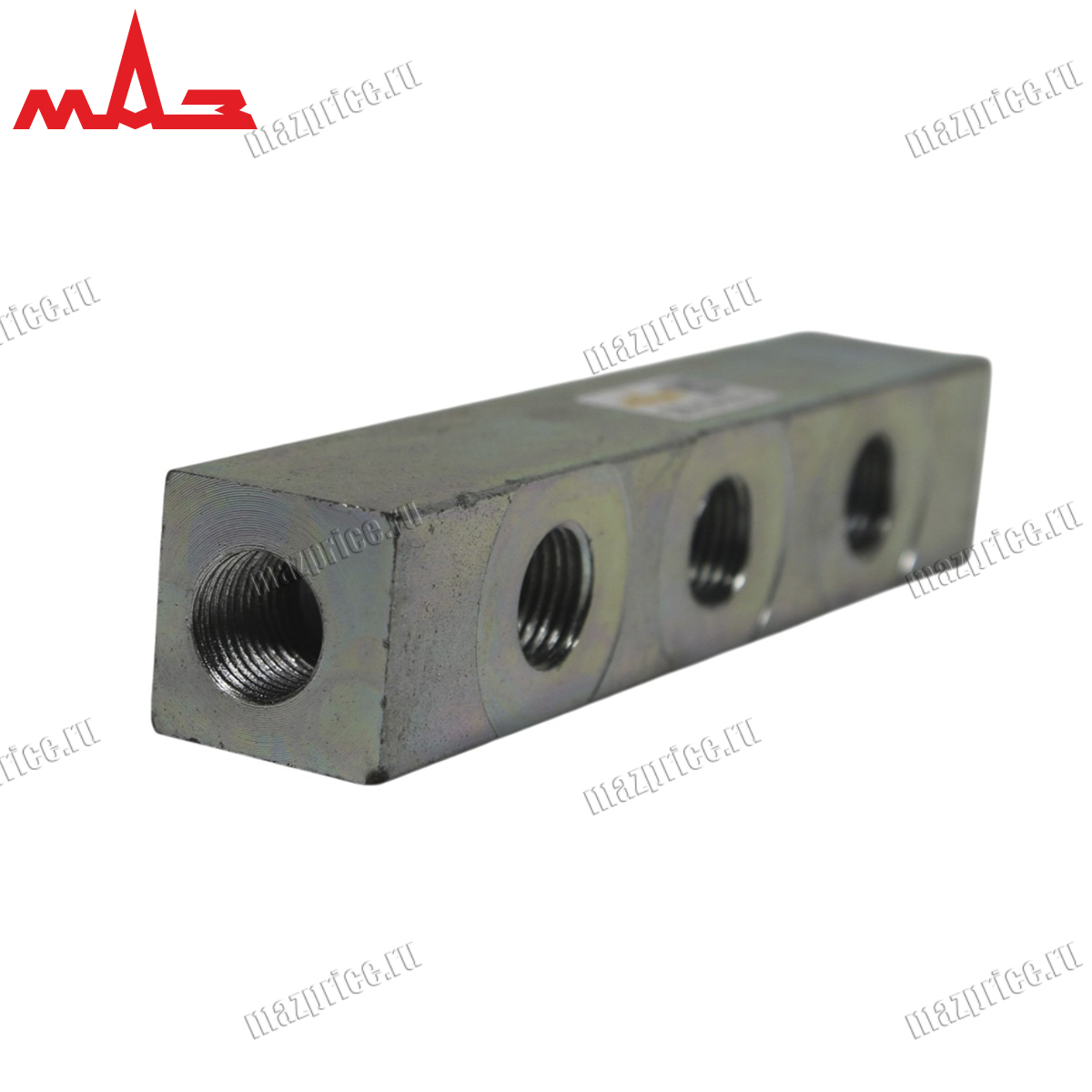

Конструкция распределителя 101-3506083 включает корпус с пятью отверстиями (5ОТВ.) с резьбой М16х1,5 для подключения пневматических трубопроводов и фиксации в системе. Распределитель выполнен по типу "L 145", что отражает его габаритные размеры или конструктивные особенности. Производителем детали является ОАО «МАЗ» (Республика Беларусь), что гарантирует соответствие заводским спецификациям и надёжность в эксплуатации.

В зависимости от модификации автомобиля и схемы пневмосистемы, распределитель 101-3506083 может устанавливаться в количестве 2 штук на одно транспортное средство. Деталь применяется как на грузовых автомобилях МАЗ, так и на автобусах и специальной технике АМАЗ.

Технические характеристики распределителя 101-3506083

• Каталожный номер: 101-3506083

• Тип: L 145; 5ОТВ. М16х1,5

• Количество отверстий: 5

• Тип резьбы: М16х1,5

• Производитель: ОАО «МАЗ»

• Количество на узел: до 2 шт. (в зависимости от модификации)

Данная деталь применяется на автомобилях АМАЗ-103, -107, -152, -171, -203, -206, -231, -241, -251, -256.

Признаки необходимости замены распределителя 101-3506083

• Утечка воздуха из распределителя или его соединений. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединения видны пузырьки. Причина — повреждение уплотнительных колец внутри распределителя, коррозия или износ посадочных поверхностей. Утечка воздуха ведёт к падению давления в системе и постоянной работе компрессора.

• Некорректная работа тормозных контуров. Один из контуров тормозной системы не срабатывает или срабатывает с задержкой. Причина — заклинивание внутренних элементов распределителя (поршней, золотников, клапанов) из-за загрязнения или износа. Это приводит к неравномерному торможению колёс и увеличению тормозного пути.

• Падение давления в пневмосистеме. Манометр показывает давление ниже нормы (менее 6–7 бар), система долго накачивается. Причина — внутренняя негерметичность распределителя, при которой воздух перетекает между контурами или стравливается в атмосферу.

• Затруднённое растормаживание или заклинивание тормозов. После отпускания педали тормоза колёса остаются подторможенными, автомобиль «не катится». Причина — залипание клапанов распределителя, из-за чего воздух не стравливается из тормозных камер.

• Визуальные дефекты при осмотре. На корпусе распределителя обнаружены трещины, следы коррозии, деформация резьбовых соединений. Причина — механические повреждения, термическое старение материала или воздействие агрессивных сред.

Советы по установке распределителя 101-3506083

Перед установкой нового распределителя полностью сбросьте давление воздуха из пневматической системы автомобиля, открыв сливные краны на ресиверах. Работа с пневмосистемой под давлением опасна — возможна травма от вылетающих штуцеров или разрыва шлангов.

Демонтируйте старый распределитель, отсоединив пять пневматических трубопроводов. Запомните или сфотографируйте схему подключения трубопроводов к отверстиям распределителя. На корпусе распределителя обычно есть маркировка портов (например, 1, 2, 3, 4, 5 или буквенные обозначения). Заглушите открытые порты чистыми заглушками, чтобы предотвратить попадание грязи в систему.

Очистите посадочную поверхность и резьбовые соединения от грязи, старого герметика и коррозии. Проверьте состояние резьбы в отверстиях — при необходимости восстановите её метчиком. Установите новый распределитель 101-3506083 на штатное место. Используйте новые уплотнительные кольца на штуцерах трубопроводов — старые кольца могли потерять эластичность.

Подсоедините трубопроводы в строгом соответствии с заводской схемой. Используйте два гаечных ключа при затяжке штуцеров — один удерживает штуцер, второй затягивает гайку. Момент затяжки штуцеров — 15–20 Н·м. Не перетягивайте — можно повредить резьбу в алюминиевом корпусе распределителя.
