Соединение для тормозных трубок ф 10мм металлическое MPUC10-HRT

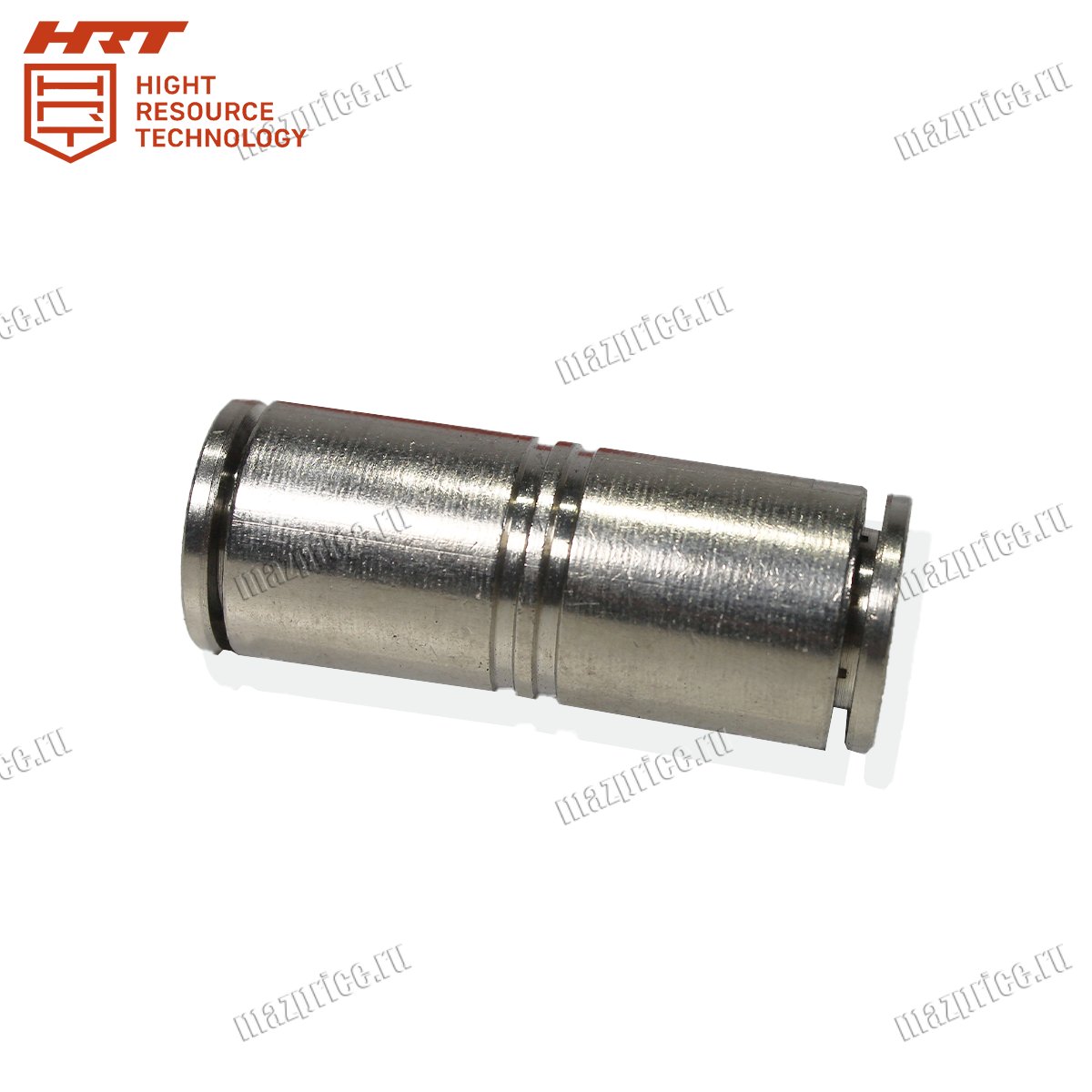

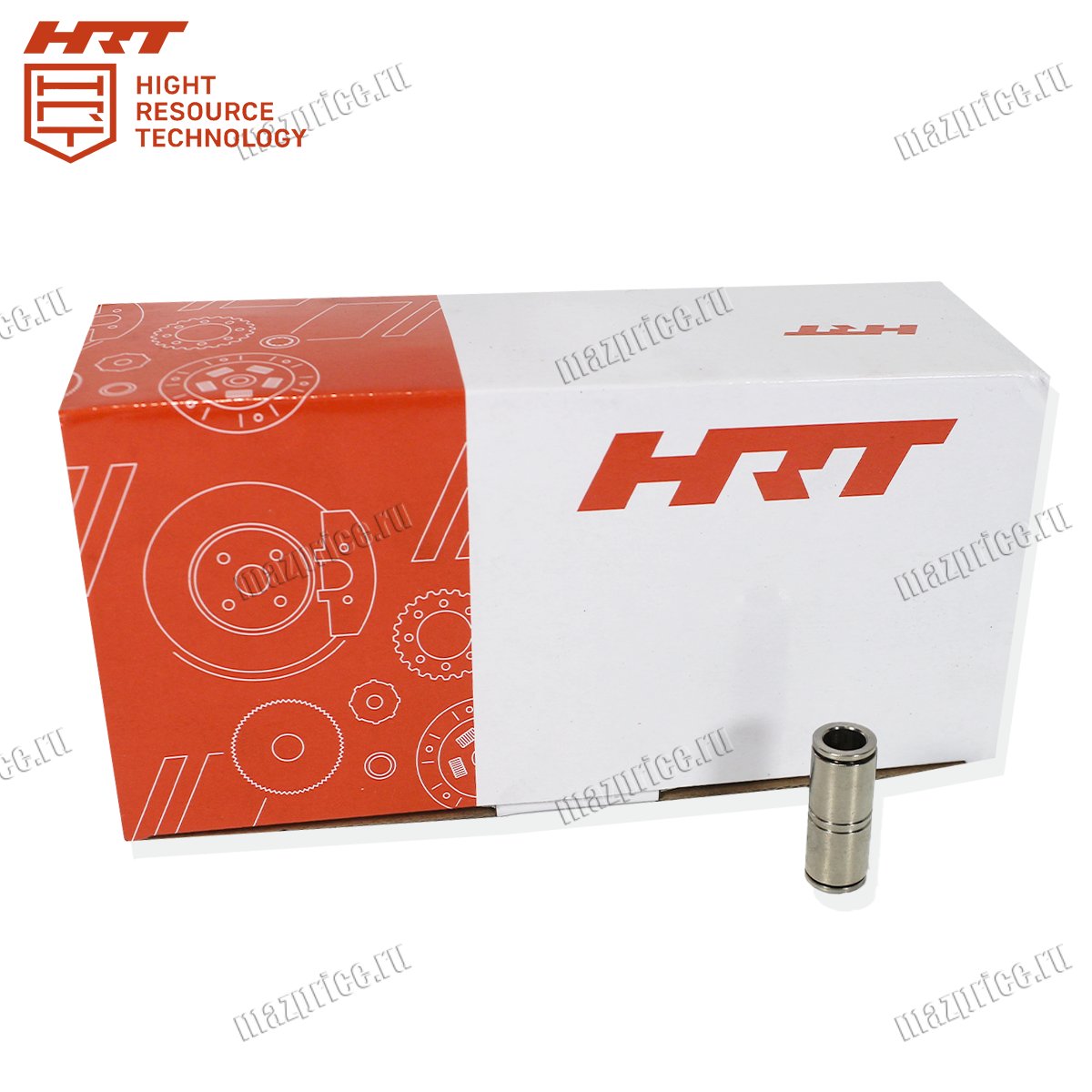

Соединение для тормозных трубок MPUC10-HRT представляет собой прямой металлический фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или нейлоновых трубопроводов с наружным диаметром 10 мм в пневматических тормозных системах грузовых автомобилей и автобусов. Деталь широко применяется для ремонта и сборки пневмомагистралей на технике МАЗ, КАМАЗ и других производителей.

Принцип работы фитинга основан на цанговом механизме: трубка вставляется в отверстие до упора, а внутренний фиксатор надёжно удерживает её, предотвращая самопроизвольное выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку. Уплотнительные элементы выполнены из низкотемпературного нитрилбутадиенового каучука (NBR), устойчивого к воздействию масел и сохраняющего эластичность при температурах до -50°C.

Исправное соединение MPUC10-HRT обеспечивает герметичность пневматической системы при рабочем давлении до 16 бар, что соответствует требованиям современных тормозных систем грузовых автомобилей. Даже незначительная утечка через неплотное соединение приводит к падению давления в контуре, увеличению тормозного пути и повышенному износу компрессора.

Технические характеристики соединения MPUC10-HRT

• Тип: быстросборный прямой фитинг (соединитель)

• Диаметр подключаемых трубок: 10 мм

• Материал корпуса: латунь с никелевым покрытием

• Рабочее давление: до 16 бар

• Рабочая температура: от -50°C до +100°C

• Способ соединения: цанговое (push-in)

• Уплотнение: низкотемпературный NBR (бутадиен-нитрильный каучук)

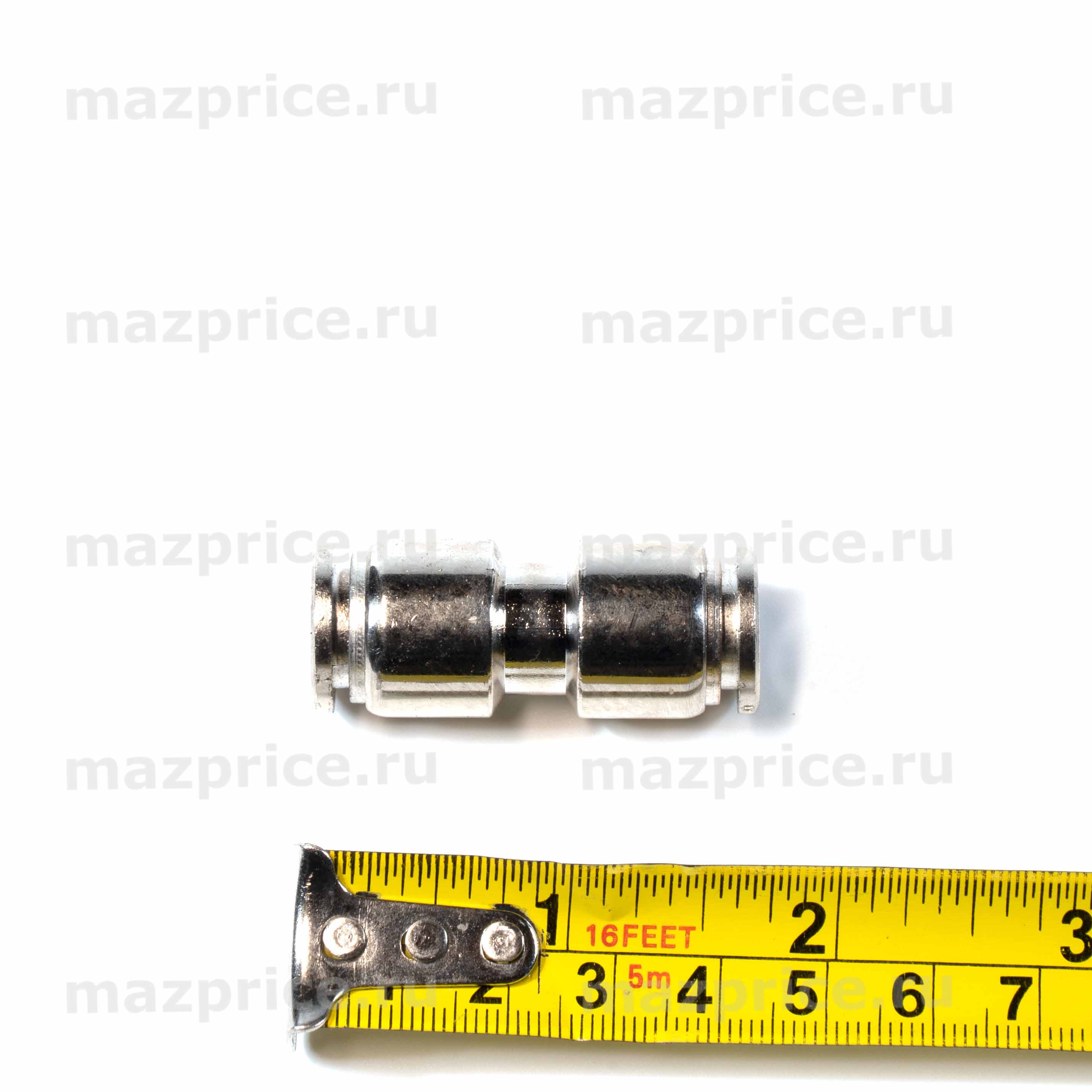

• Масса: 0,02–0,05 кг

Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматическими тормозными системами, использующими трубки наружным диаметром 10 мм.

Признаки необходимости замены соединения MPUC10-HRT

Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри фитинга, износ фиксатора или деформация трубки. Даже небольшая утечка ведёт к падению давления в системе и постоянной работе компрессора.

Трубка выскальзывает из соединения. Даже при лёгком натяжении трубка выходит из фиксатора. Причина — износ фиксирующих зубьев внутри соединителя или повреждение самой трубки (некруглое сечение, заусенцы). Это опасно, так как трубка может выскочить при вибрации или повышении давления, что приведёт к разгерметизации тормозного контура.

Разрушение корпуса фитинга. Латунный корпус имеет трещины, сколы или деформацию, возникшие от механического удара или перегрева. Повреждённый корпус не обеспечивает герметичности и подлежит замене.

Коррозия или загрязнение внутри соединения. Внутренняя полость фитинга покрыта зелёным налётом (оксид меди) или загрязнена песком, что мешает герметичной фиксации трубки. Причина — попадание влаги или грязи в пневмосистему.

Если вовремя не заменить повреждённое металлическое соединение, последствия могут быть серьёзными. Утечка воздуха из тормозной магистрали ведёт к падению давления в контуре — тормозная эффективность снижается, особенно при экстренном торможении. Компрессор работает постоянно, что ведёт к его износу и перегреву. При полном разрушении соединения трубка выпадает, и тормозной контур полностью разгерметизируется — автомобиль теряет тормоза на одной или нескольких осях. Замена соединения стоит в сотни раз дешевле устранения последствий ДТП или ремонта компрессора.
