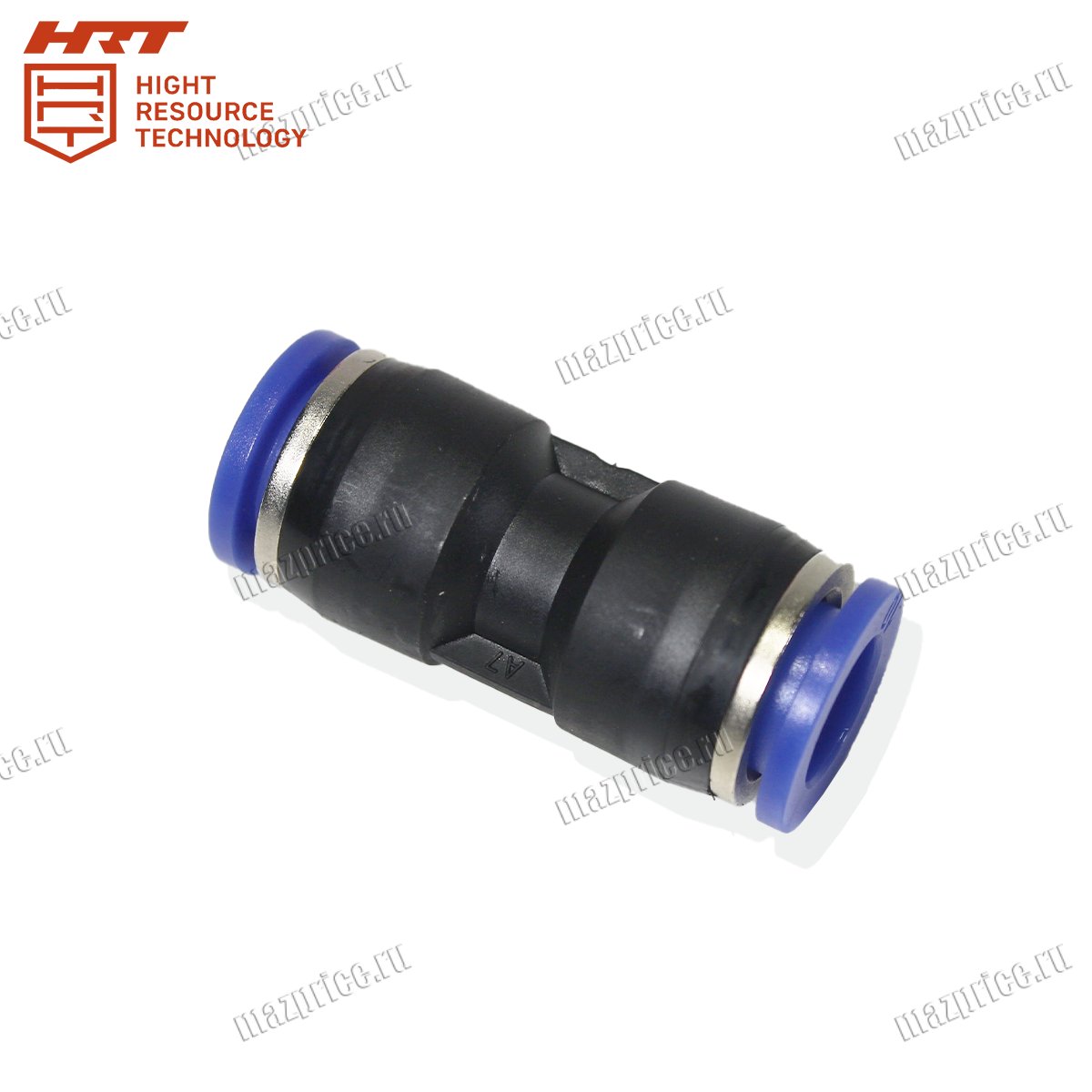

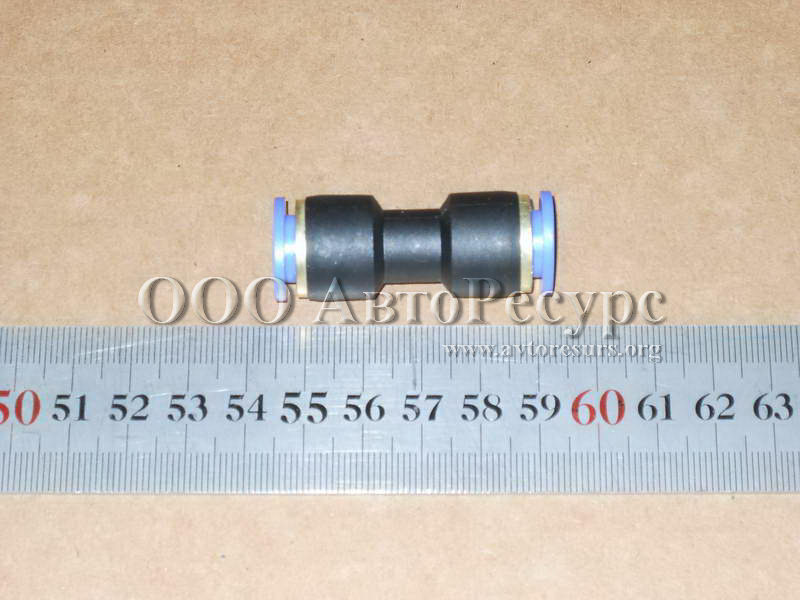

Соединение для тормозных трубок PUC10-HRT предназначено для герметичного соединения пластиковых трубопроводов диаметром 10 мм в пневматических системах грузовых автомобилей. Деталь широко применяется для ремонта и сборки тормозных магистралей, магистралей пневмоподвески, систем управления прицепами и других вспомогательных пневматических систем.
Конструкция соединения PUC10-HRT выполнена из высокопрочного пластика, устойчивого к воздействию сжатого воздуха, влаги, масел и дорожных реагентов. Внутренний фиксатор (металлический или пластиковый) надёжно удерживает трубку, предотвращая её самопроизвольное выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку и потянуть трубку.
Соединение PUC10-HRT рассчитано на рабочее давление до 10–12 бар, что соответствует стандартному давлению в пневматических системах грузовых автомобилей. Рабочий диапазон температур — от -40°C до +80°C, что позволяет эксплуатировать соединение в любых климатических условиях. Пластик не теряет прочности при низких температурах и не размягчается при нагреве в моторном отсеке или вблизи выпускного коллектора.
Исправное соединение PUC10-HRT обеспечивает герметичность пневматической системы, что критически важно для эффективной работы тормозов. Даже небольшая утечка воздуха через неплотное соединение приводит к падению давления в контуре, увеличению тормозного пути и повышенному износу компрессора. При повреждении соединения или его износе ремонт обходится в копейки по сравнению с последствиями отказа тормозов.
Технические характеристики соединения PUC10-HRT
• Тип: быстроразъёмное соединение (пневмофитинг)
• Диаметр трубки: 10 мм
• Материал: высокопрочный пластик
• Тип соединения: «вставь-и-зафиксируй» (push-in)
• Рабочее давление: до 10–12 бар
• Рабочая температура: от -40°C до +80°C
• Масса: 0,02–0,05 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматическими системами.
Признаки необходимости замены соединения PUC10-HRT
• Утечка воздуха из соединения. При нажатии на педаль тормоза или при работе пневмосистемы слышно шипение из места соединения. При нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри соединения, износ фиксатора или деформация трубки.
• Трубка выскальзывает из соединения. Даже при лёгком натяжении трубка выходит из фиксатора. Причина — износ фиксирующих зубьев внутри соединения или повреждение самой трубки (некруглое сечение, заусенцы). Это опасно, так как трубка может выскочить при вибрации или повышении давления.
• Разрушение пластика. Соединение треснуло, деформировалось или потеряло форму из-за перегрева или удара. Пластик стал хрупким, изменил цвет. Такое соединение не обеспечивает герметичности и подлежит замене.
• Следы коррозии или загрязнения внутри соединения. Внутри соединения (в зоне контакта с трубкой) скопилась грязь, песок или продукты коррозии. Это мешает герметичной фиксации трубки.
Советы по установке соединения PUC10-HRT
Перед установкой нового соединения обрежьте конец пластиковой трубки строго перпендикулярно оси. Используйте специальный резак или острый нож — срез должен быть чистым, без заусенцев и деформаций. Удалите все заусенцы с помощью фаски или мелкой наждачной бумаги. Деформированная или косо обрезанная трубка не будет герметично фиксироваться.
Вставьте трубку в соединение PUC10-HRT до упора — вы услышите характерный щелчок фиксатора. Попробуйте потянуть трубку обратно — она не должна выдёргиваться. Для демонтажа нажмите на освобождающую втулку и извлеките трубку.
При монтаже не используйте смазку для облегчения вставки — она может вымыть уплотнительное кольцо или стать причиной проскальзывания фиксатора. Если трубка входит туго, проверьте её диаметр и наличие заусенцев. После установки проверьте герметичность мыльной эмульсией.
