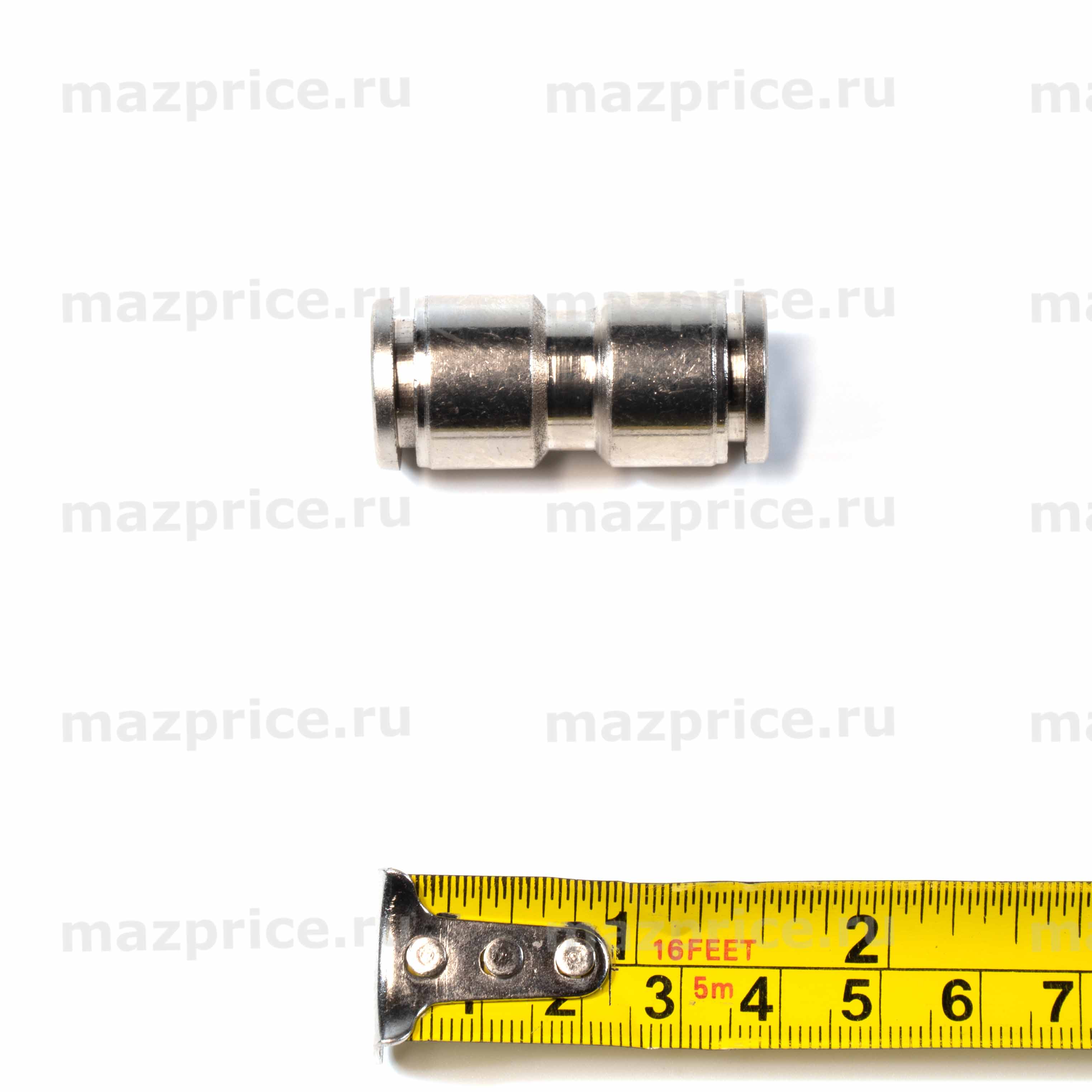

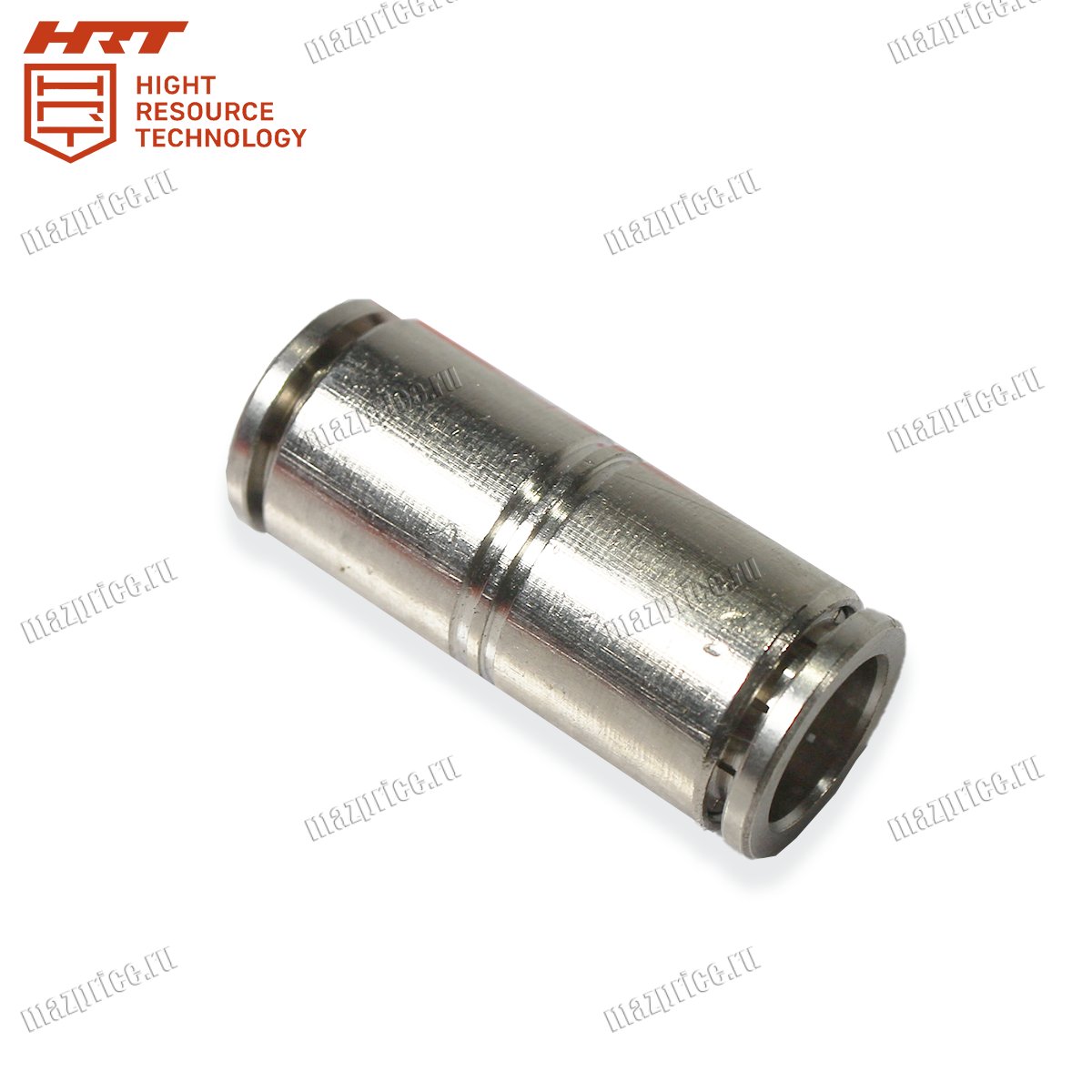

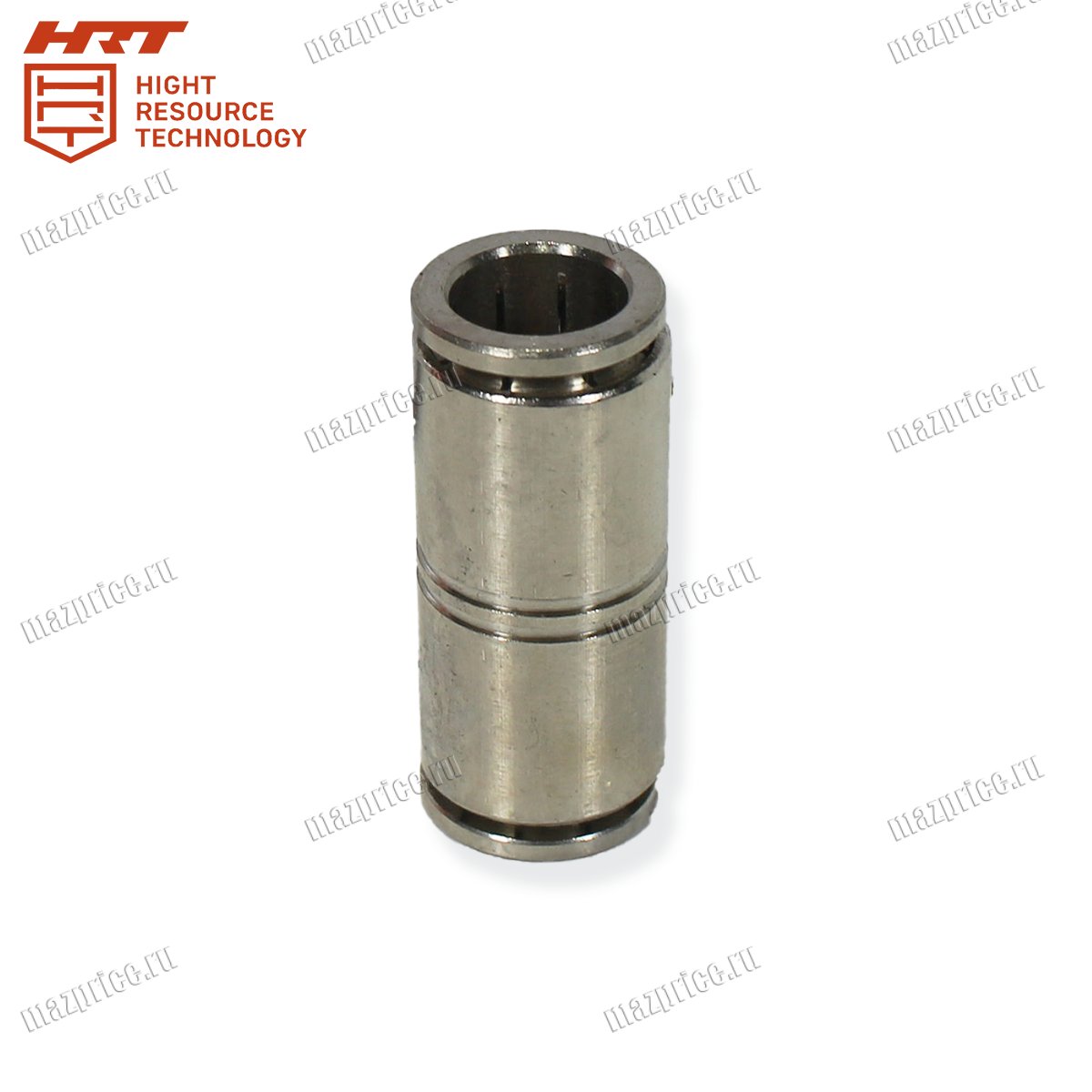

Соединение для тормозных трубок MPUC12-HRT представляет собой прямой металлический фитинг (быстросборный соединитель), предназначенный для герметичного соединения двух пластиковых или полиамидных трубопроводов с наружным диаметром 12 мм в пневматических тормозных системах грузовых автомобилей и автобусов. Деталь широко применяется для ремонта и сборки пневмомагистралей на технике МАЗ, КАМАЗ и других производителей.
Фитинг MPUC12-HRT выполнен из высокопрочной латуни. Латунный корпус обеспечивает высокую устойчивость к коррозии и длительный срок службы в тяжёлых условиях эксплуатации, характерных для пневмосистем коммерческого транспорта. В отличие от пластиковых аналогов, металлический фитинг выдерживает значительные механические нагрузки, вибрации и перепады температур.
Исправное соединение MPUC12-HRT обеспечивает герметичность пневматической системы при рабочем давлении до 10 бар (1,0 МПа). Даже незначительная утечка через неплотное соединение приводит к падению давления в контуре, увеличению тормозного пути и повышенному износу компрессора.
Технические характеристики соединения MPUC12-HRT
• Тип: быстросборный прямой фитинг (цанга-цанга)
• Диаметр подключаемых трубок: 12 мм
• Материал корпуса: латунь
• Рабочее давление: до 1,0 МПа (10 бар)
• Рабочая температура: от -20°C до +60°C
• Способ соединения: цанговое (push-in)
• Масса: 0,03–0,06 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматическими системами.
Признаки необходимости замены соединения MPUC12-HRT
Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии на соединение видны пузырьки. Причина — повреждение уплотнительного кольца внутри фитинга, износ фиксатора или деформация трубки. Учитывая диаметр 12 мм, утечка может быть значительной и приводить к быстрому падению давления в магистрали.
Трубка выскальзывает из соединения. Даже при лёгком натяжении трубка выходит из фиксатора. Причина — износ фиксирующих зубьев внутри соединителя или повреждение самой трубки (некруглое сечение, заусенцы). Это опасно, так как трубка может выскочить при вибрации или повышении давления, что приведёт к разгерметизации тормозного контура.
Разрушение корпуса фитинга. Латунный корпус имеет трещины, сколы или деформацию, возникшие от механического удара или перегрева. Повреждённый корпус не обеспечивает герметичности и подлежит замене.
Коррозия или загрязнение внутри соединения. Внутренняя полость фитинга покрыта зелёным налётом (оксид меди) или загрязнена песком, что мешает герметичной фиксации трубки. Причина — попадание влаги или грязи в пневмосистему. Регулярный слив конденсата из ресиверов помогает предотвратить эту проблему.
Советы по установке соединения MPUC12-HRT
Перед установкой нового металлического соединения обрежьте конец пластиковой трубки строго перпендикулярно оси с помощью специального резака или острого ножа. Срез должен быть чистым, без заусенцев и деформаций — только в этом случае фитинг обеспечит надёжную герметизацию. Удалите все заусенцы с помощью фаски или мелкой наждачной бумаги.
Проверьте состояние трубки на всём доступном участке. Если на ней есть глубокие царапины, перегибы или деформации, замените трубку целиком. Повреждённая трубка не обеспечит герметичности даже с новым фитингом.
Вставьте трубку в соединитель MPUC12-HRT до упора — вы услышите характерный щелчок фиксатора. Попробуйте потянуть трубку обратно — она не должна выдёргиваться. Если трубка выходит, значит, она обрезана неправильно или фитинг повреждён. При монтаже не используйте смазку для облегчения вставки — она может вымыть уплотнительное кольцо или стать причиной проскальзывания фиксатора.
Для демонтажа используйте специальный съёмный ключ или нажмите на освобождающую втулку и извлеките трубку. Не прилагайте чрезмерных усилий — латунный фитинг может быть повреждён, если пытаться вытащить трубку без разблокировки фиксатора.
При замене соединения также рекомендуется проверить состояние всей пневматической магистрали на этом участке. Если трубка имеет глубокие царапины или деформации, её также необходимо заменить. После монтажа проверьте герметичность мыльной эмульсией — пузырьков быть не должно.
