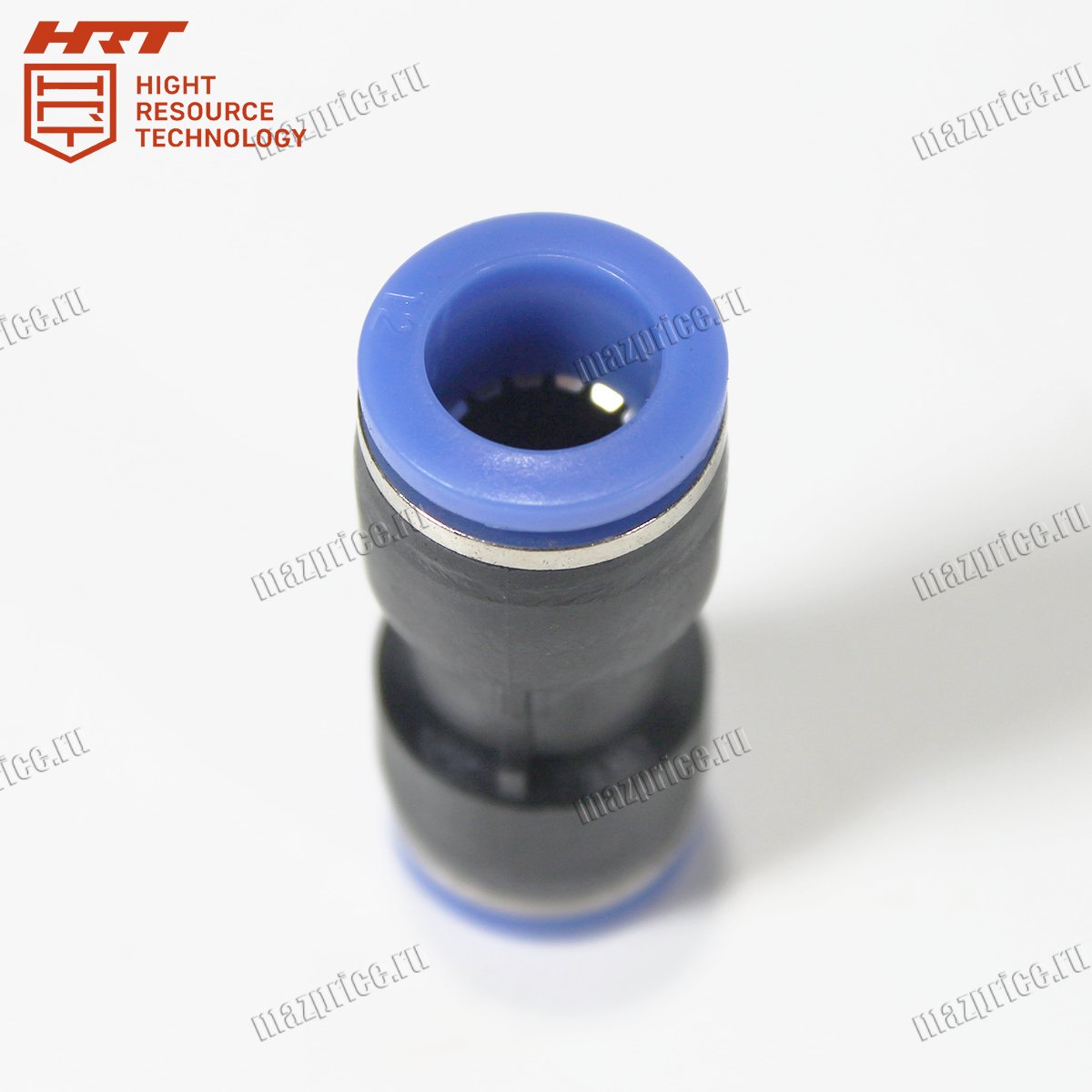

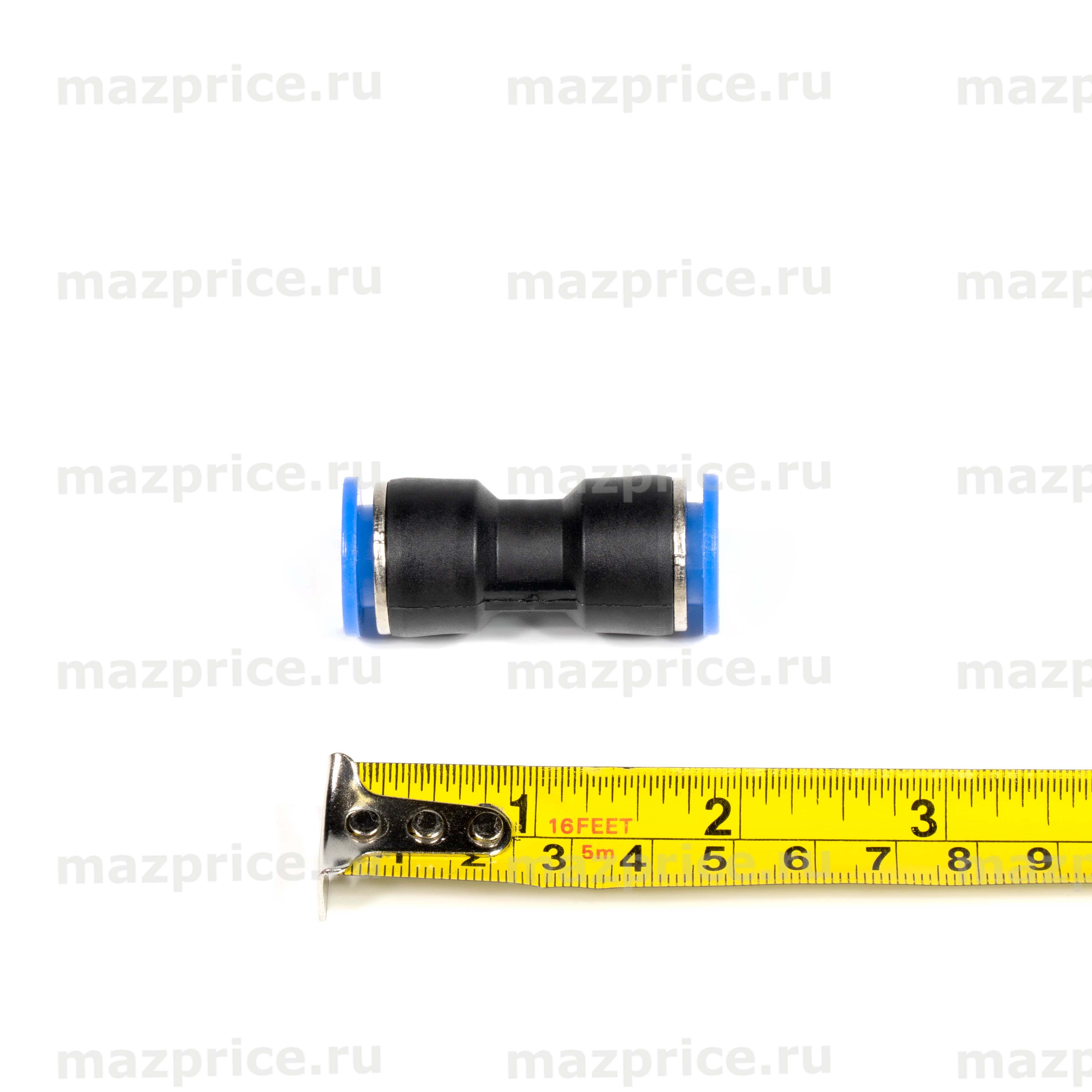

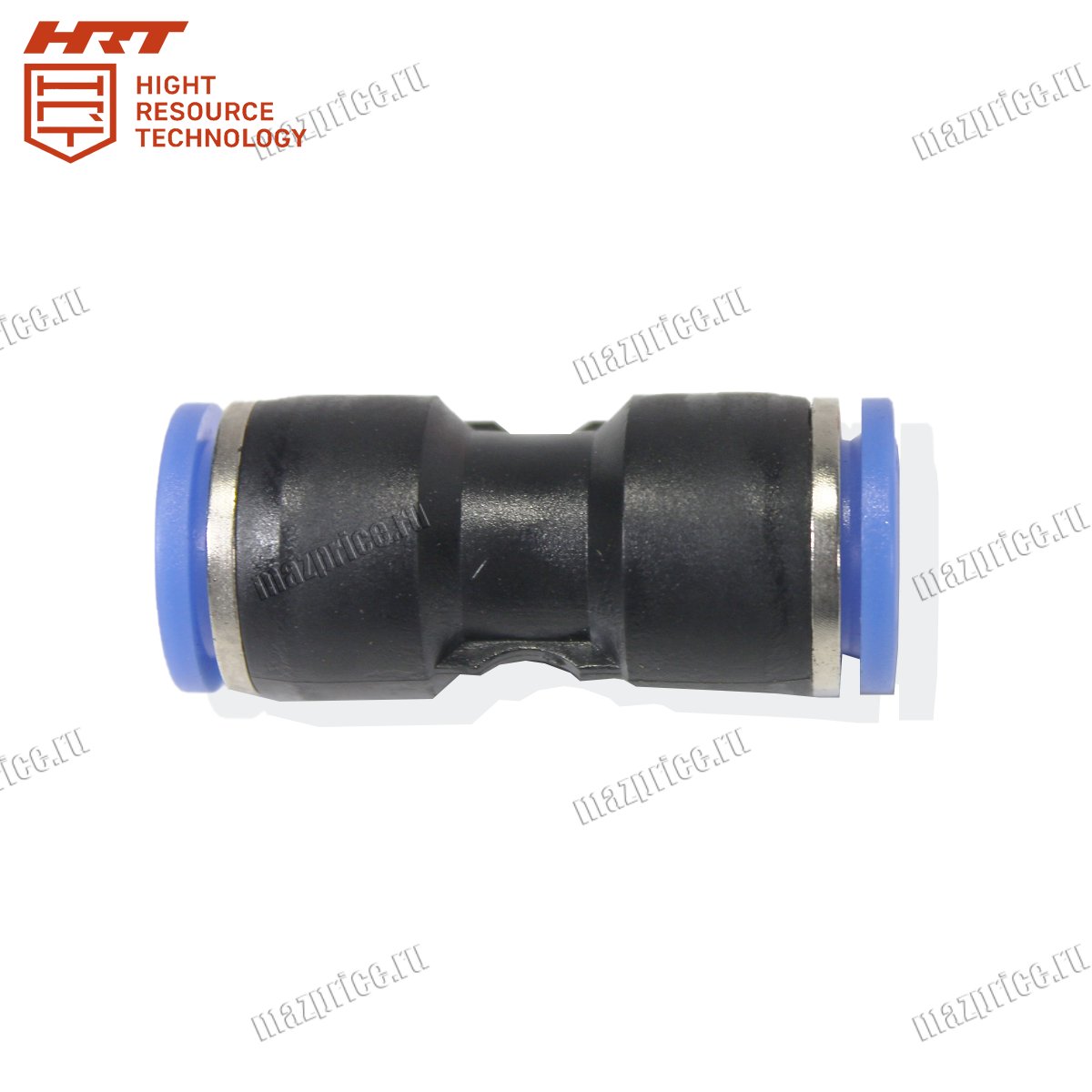

Соединение для тормозных трубок PUC12-HRT предназначено для герметичного соединения пластиковых трубопроводов диаметром 12 мм в пневматических системах грузовых автомобилей. Деталь аналогична по конструкции и принципу действия соединению PUC10, но рассчитана на трубку большего диаметра, что позволяет применять её в магистралях с увеличенным расходом воздуха.
Соединение PUC12-HRT используется в пневматических системах, где требуется повышенная пропускная способность: магистрали питания ресиверов, трубопроводы между ресиверами и тормозными кранами, системы управления прицепами с большим объёмом тормозных камер. Трубка диаметром 12 мм обеспечивает меньшее гидравлическое сопротивление и более быстрое наполнение тормозных камер, что особенно важно для автопоездов.
Конструкция соединения PUC12-HRT аналогична модели PUC10: быстросъёмное соединение типа «push-in», высокопрочный пластик, устойчивый к воздействию сжатого воздуха, влаги, масел и реагентов. Внутренний фиксатор надёжно удерживает трубку, предотвращая её выпадение под давлением. Для разъединения необходимо нажать на освобождающую втулку и потянуть трубку.
Соединение PUC12-HRT рассчитано на рабочее давление до 10–12 бар, что соответствует стандартному давлению в пневмосистемах. Рабочий диапазон температур — от -40°C до +80°C, что позволяет использовать соединение в условиях сурового климата. Пластик сохраняет прочность и эластичность в широком диапазоне температур.
Исправное соединение PUC12-HRT обеспечивает герметичность пневматической системы. Утечка воздуха через соединение диаметром 12 мм может быть более существенной, чем через 10-мм соединение, так как через большее сечение проходит больший объём воздуха.
Технические характеристики соединения PUC12-HRT
• Тип: быстроразъёмное соединение (пневмофитинг)
• Диаметр трубки: 12 мм
• Материал: высокопрочный пластик
• Тип соединения: «вставь-и-зафиксируй» (push-in)
• Рабочее давление: до 10–12 бар
• Рабочая температура: от -40°C до +80°C
• Масса: 0,03–0,06 кг
Данная деталь применяется на автомобилях КАМАЗ-5320, -5410, -5511, -4310, -43101, -43114, -43118, -4326, -53212, -5360, -54112, -5460, -6460, -65111, -65115, -6520, -6522, МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматическими системами.
Признаки необходимости замены соединения PUC12-HRT
Утечка воздуха из соединения. При работе пневмосистемы слышно шипение, при нанесении мыльной эмульсии видны пузырьки. Причина — повреждение уплотнительного кольца, износ фиксатора или деформация трубки. Из-за большего диаметра утечка может быть более интенсивной.
Трубка выскальзывает из соединения. Трубка не фиксируется внутри соединения даже при лёгком натяжении. Причина — износ фиксирующих зубьев или повреждение трубки. Это особенно опасно в магистралях высокого давления, так как выпадение трубки может привести к резкому падению давления в системе.
Разрушение пластика. Корпус соединения треснул, деформировался, изменил цвет. При перегреве или ударе пластик теряет прочность.
Следы коррозии или загрязнения внутри соединения. Загрязнения мешают герметичной фиксации трубки. Особенно часто это происходит при попадании влаги с маслом в пневмосистему.
Утечка воздуха через большее сечение быстрее разряжает систему, компрессор работает на пределе, ресиверы не успевают наполняться. При экстренном торможении давления в тормозных камерах может не хватить для эффективной остановки автопоезда. Выход трубки из соединения на ходу приводит к полной разгерметизации контура — тормоза одной или нескольких осей отказывают. Замена соединения стоит копейки по сравнению с ценой безопасности на дороге.
Советы по установке соединения PUC12-HRT
Перед установкой обрежьте конец трубки строго перпендикулярно оси, удалите заусенцы. Используйте специальный резак или острый нож. Вставьте трубку в соединение до упора до щелчка. Проверьте, что трубка не выдёргивается. При демонтаже нажмите на освобождающую втулку.
Не используйте смазку для облегчения вставки. Проверьте герметичность мыльной эмульсией. При замене соединения осмотрите всю пневматическую магистраль. Своевременная замена соединения обеспечит герметичность пневмосистемы вашего автомобиля.
