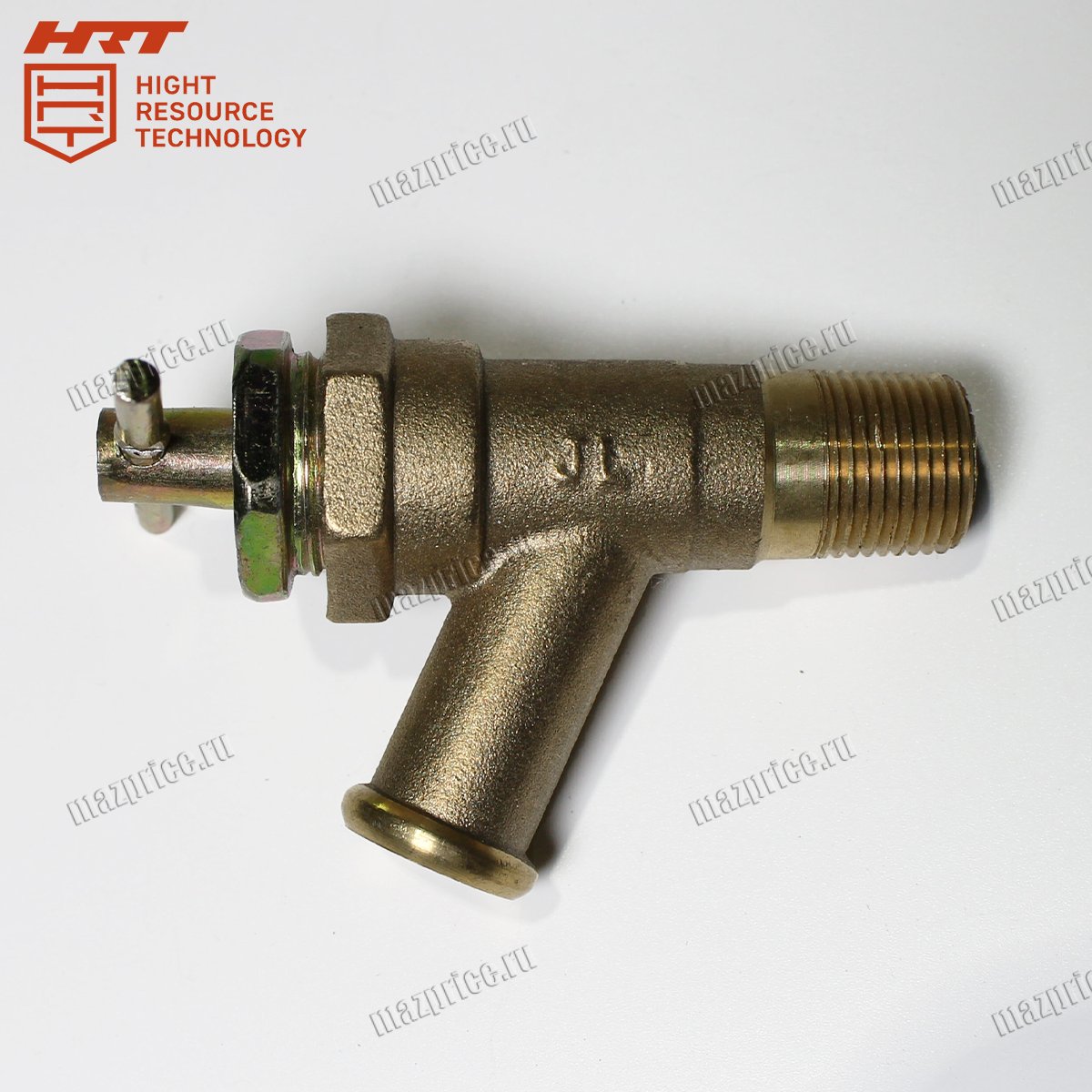

Кран сливной МАЗ 11.8101010-HRT предназначен для слива конденсата (влаги, масляной эмульсии) из ресиверов пневматической системы грузовых автомобилей. Деталь устанавливается в нижней части воздушных баллонов и служит для удаления скопившейся жидкости, что предотвращает коррозию внутренних поверхностей и защищает пневмоаппараты от замерзания в холодное время года.
Принцип работы крана основан на механическом открытии канала для выхода конденсата. В ресиверах пневматической системы всегда скапливается влага, которая конденсируется из сжатого воздуха. Также вместе с воздухом в систему попадает масляный туман из компрессора. Эта смесь (вода + масло) оседает в нижней части ресиверов и, если её не удалять, вызывает коррозию и отказ пневмоаппаратов.
Конструкция включает корпус с резьбовым соединением для установки в ресивер, запорный механизм (шток с уплотнительным элементом) и рукоятку для управления. При повороте рукоятки открывается канал, и конденсат под давлением выходит наружу. Герметичность в закрытом положении обеспечивается уплотнительным элементом (резиновой прокладкой или манжетой).
Изготовлен кран из латуни или высокопрочного пластика, устойчивого к коррозии и воздействию влаги, масла и реагентов. Уплотнительные элементы изготовлены из морозостойкой резины, сохраняющей эластичность при низких температурах.
Технические характеристики крана 11.8101010-HRT
• Тип: сливной кран (для конденсата)
• Применяемость: МАЗ, КАМАЗ (ресиверы)
• Материал: латунь/пластик
• Присоединительная резьба: 1/4" или 1/2" (в зависимости от модификации)
• Управление: ручное, поворотное
• Рабочее давление: до 10–12 бар
• Масса: 0,05–0,10 кг
Данная деталь применяется на автомобилях МАЗ-5440, -6430, -5340, -6312, -5550, -6501, -4370 и других моделях с пневматической системой.
Признаки необходимости замены крана 11.8101010-HRT
Кран не открывается или не закрывается. Рукоятка заклинила, поворачивается с большим усилием или не доворачивается до конца. Причина — коррозия, загрязнение или повреждение механизма. Заклинивший кран не позволяет слить конденсат, что ведёт к накоплению влаги в ресивере.
Подтекание воздуха или конденсата из крана. При закрытом кране слышно шипение или видны капли влаги. Причина — износ уплотнительного элемента (резиновой прокладки) или повреждение посадочной поверхности. Утечка воздуха ведёт к падению давления в системе и постоянной работе компрессора.
Кран сорван или повреждена резьба. Механическое повреждение при попытке открутить или отремонтировать кран. Сорванная резьба не позволяет герметично установить новый кран — требуется ремонт резьбы в ресивере или замена всего ресивера.
Утечка через корпус крана. На корпусе крана появилась трещина или деформация, через которую выходит воздух или конденсат. Трещина может возникнуть из-за механического удара, перепадов температур или коррозии.
Советы по установке крана 11.8101010-HRT
Перед установкой нового крана полностью слейте сжатый воздух из ресивера, открыв другие краны или нажав на педаль тормоза несколько раз. Работа с пневмосистемой под давлением опасна — возможна травма от вылетающих деталей. Открутите старый кран, используя ключ подходящего размера. Если кран прикипел, обработайте резьбовое соединение проникающей смазкой (WD-40) и подождите 5–10 минут.
Очистите резьбу в ресивере от грязи, ржавчины и остатков старого герметика. Используйте метчик для восстановления резьбы, если она повреждена. Проверьте состояние посадочной поверхности — на ней не должно быть задиров и коррозии. Нанесите на резьбу нового крана 11.8101010-HRT сантехническую нить (ФУМ-ленту) или сантехнический герметик для обеспечения герметичности. Заверните кран от руки, затем доверните ключом на 1–2 оборота, но не перетягивайте — можно сорвать резьбу или повредить уплотнительный элемент.
Убедитесь, что рукоятка крана направлена в сторону для удобного доступа, чтобы при сливе конденсата не обжигаться горячим воздухом и не пачкаться маслом. Откройте и закройте кран несколько раз для проверки работы — рукоятка должна двигаться плавно, без заеданий. При открытии крана из него должен выходить сжатый воздух без посторонних примесей. После закрытия крана проверьте герметичность мыльной эмульсией — пузырьков быть не должно.
