ПГУ КАМАЗ, МАЗ ДВС Renault, ЯМЗ-650 (DCi11), КПП ZF, 12JS200TA VG3350-HRT

Узел сцепления грузового автомобиля требует значительного усилия при включении передачи. Для уменьшения нагрузки на привод используется пневмогидроусилитель сцепления. Механизм преобразует давление сжатого воздуха в дополнительное гидравлическое усилие. За счёт этого педаль сцепления перемещается плавно, а нагрузка на элементы привода снижается.

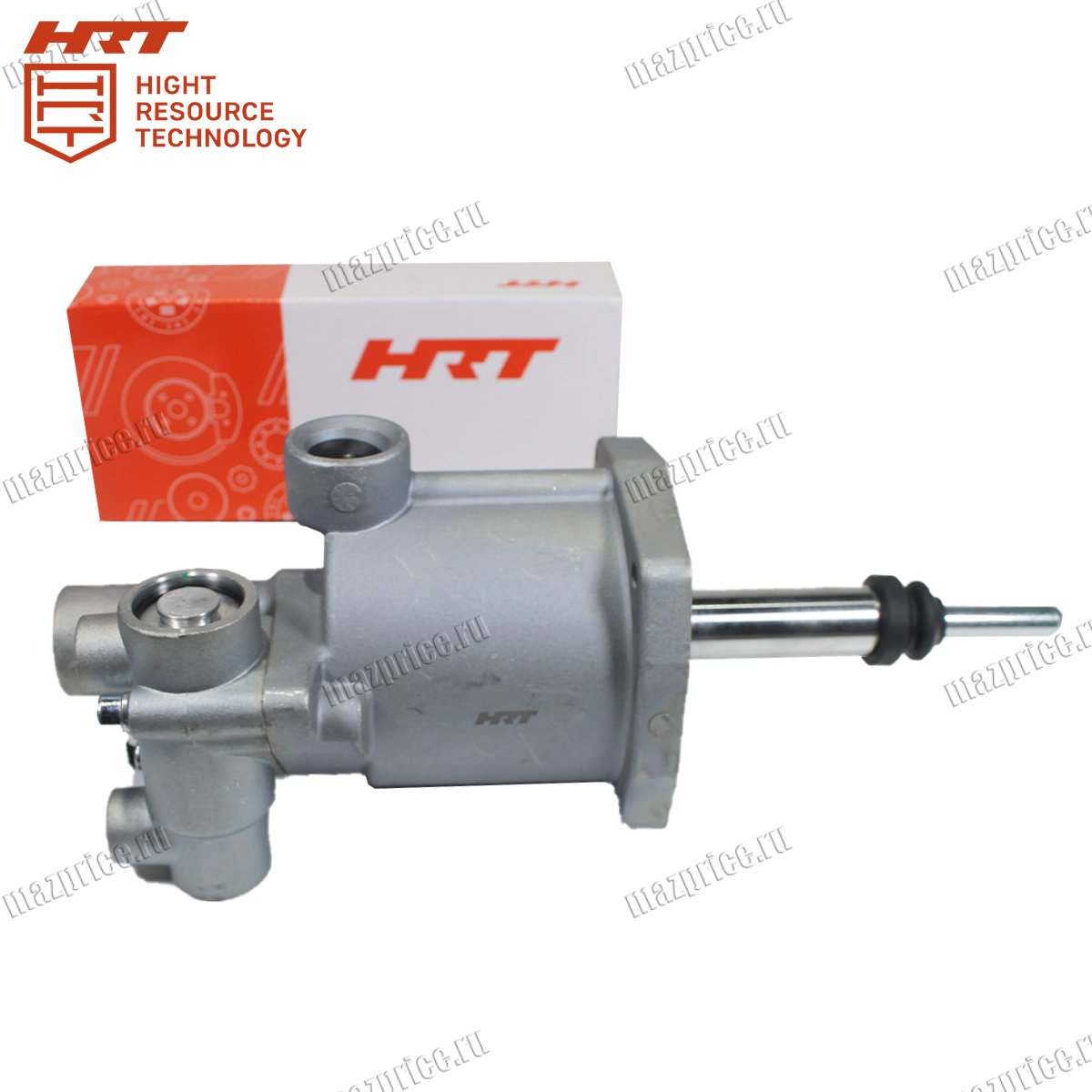

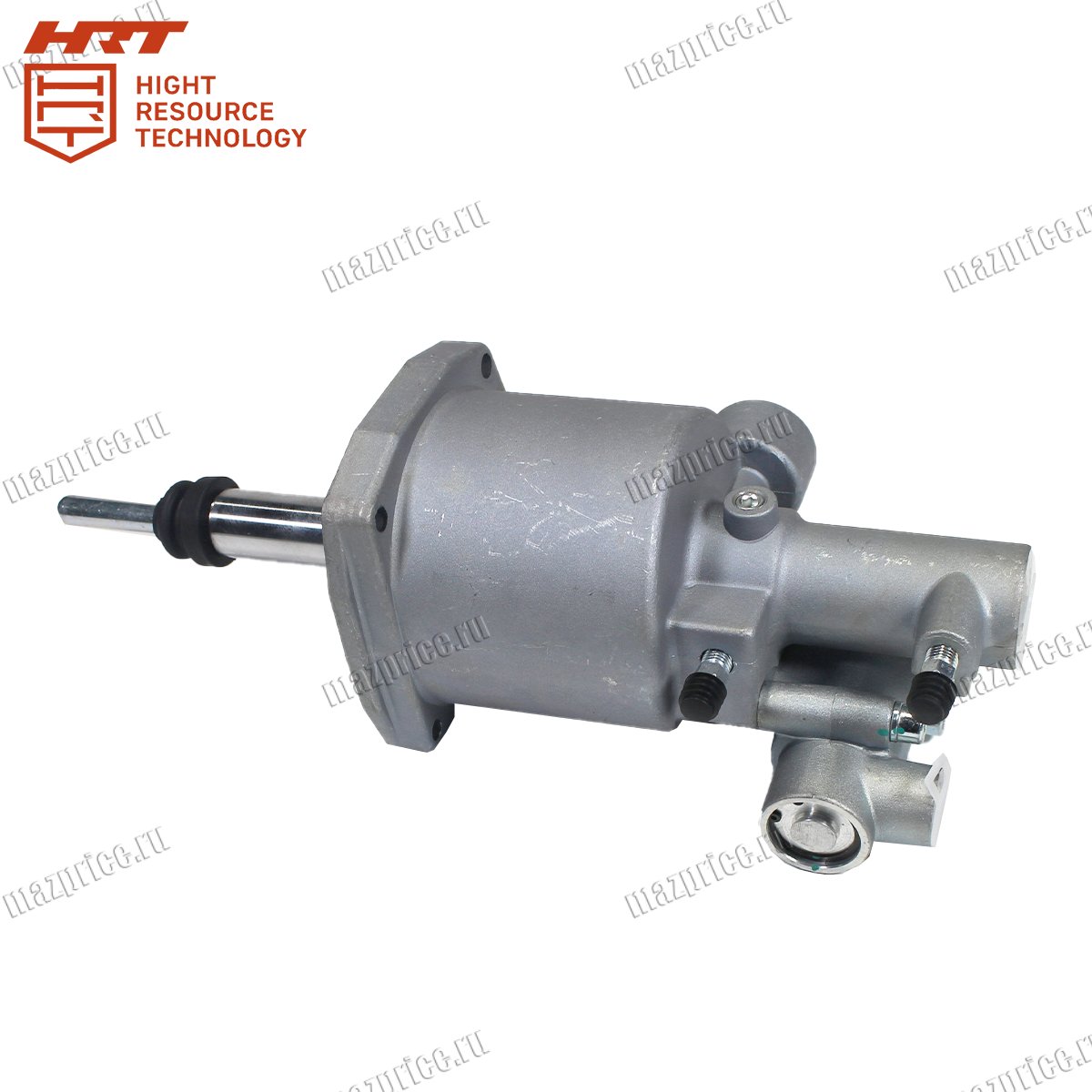

ПГУ сцепления VG3350-HRT объединяет пневматическую и гидравлическую части в одном корпусе. Конструкция включает рабочий цилиндр, поршневой механизм и систему подачи воздуха. В результате усилитель сцепления обеспечивает стабильную работу привода даже при высокой нагрузке и частом переключении передач.

Технические характеристики пневмогидроусилителя сцепления VG3350-HRT

• Тип привода: пневмогидравлический;

• Рабочее давление воздуха: около 0,6–0,8 МПа;

• Ход штока: примерно 70–90 мм;

• Диаметр цилиндра: около 90–110 мм;

• Тип присоединения воздуха: резьбовое;

• Тип крепления: болтовое к картеру сцепления или КПП;

• Рабочая жидкость: тормозная жидкость;

• Материал корпуса: алюминиевый сплав или сталь;

• Рабочая температура: от –40 до +80 °C;

• Масса: около 3–5 кг.

Конструкция рассчитана на длительную эксплуатацию. ПГУ сцепления VG3350-HRT сохраняет рабочие параметры при постоянных вибрациях и перепадах температур.

Усилитель сцепления применяется в трансмиссиях грузовой техники с двигателями Renault DCi11 и ЯМЗ-650. Узел используется совместно с коробками передач ZF серии 12JS200TA и аналогичными агрегатами. Конструкция предусматривает установку в составе штатного привода сцепления.

ПГУ сцепления VG3350-HRT устанавливается на автомобилях КрАЗ-63221, КрАЗ-6322, КрАЗ-6443, КрАЗ-6446 и КрАЗ-65055. Также запчасть устанавливается на КАМАЗ-43261, КАМАЗ-43253 и КАМАЗ-65115. Узел может использоваться на других модификациях техники с аналогичной конструкцией сцепления.

Когда требуется замена ПГУ сцепления VG3350-HRT

Пневмогидроусилитель сцепления работает в условиях постоянного давления воздуха и гидравлической нагрузки. В процессе эксплуатации внутренние элементы изнашиваются, что влияет на работу привода сцепления и усилие на педали. Одним из признаков неисправности считается увеличение хода педали. В таком случае деталь не обеспечивает достаточного давления в системе. Передачи начинают включаться с усилием или сопровождаются шумом.

Также возможны утечки рабочей жидкости или воздуха. При повреждении уплотнений ПГУ сцепления VG3350-HRT теряет герметичность. В результате давление в системе снижается, а работа сцепления становится нестабильной.

Ещё один признак неисправности — задержка возврата штока. В этом случае запчасть не полностью возвращается в исходное положение. Это приводит к неполному включению сцепления. Если неисправность не устранить вовремя, возрастает нагрузка на корзину сцепления и выжимной механизм. В дальнейшем возможен ускоренный износ дисков и элементов привода. Поэтому при обнаружении дефектов усилитель сцепления подлежит замене.

Как правильно установить и подобрать усилитель сцепления VG3350-HRT

Перед установкой необходимо очистить место крепления на картере сцепления. Поверхность должна быть без загрязнений и повреждений. После этого ПГУ сцепления VG3350-HRT устанавливается на штатные крепёжные отверстия. Далее выполняется подключение пневматической магистрали и гидравлического контура. При этом пневмогидроусилитель сцепления должен быть установлен без перекоса корпуса.

После монтажа выполняется прокачка системы. Это позволяет удалить воздух из гидравлического контура. В результате усилитель начинает работать корректно и передаёт необходимое усилие на механизм сцепления.

Распространённой ошибкой считается установка узла без проверки состояния магистралей. Повреждённые трубки приводят к утечке воздуха, что делает работу пневмогидроусилителя сцепления нестабильной.

Ещё одна ошибка — отсутствие прокачки системы после монтажа. В этом случае ПГУ VG3350-HRT не развивает необходимого давления, и передачи включаются с задержкой. Неправильная регулировка привода также приводит к неисправностям. При нарушении положения штока усилитель сцепления не обеспечивает полного выключения сцепления.

Привод сцепления грузового автомобиля рассчитан на определённые параметры давления и хода штока. Несоответствие размеров может нарушить работу механизма. Поэтому запчасть должна соответствовать конструкции автомобиля. Оригинальный ПГУ сцепления VG3350-HRT соответствует параметрам трансмиссий с коробками передач ZF. Такой усилитель сцепления обеспечивает корректную работу привода и совместимость с штатными элементами системы.

Узел сцепления работает в условиях постоянной нагрузки и требует точного соответствия параметров. ПГУ сцепления VG3350-HRT обеспечивает передачу усилия от педали к механизму выключения сцепления. Пневмогидроусилитель сцепления снижает нагрузку на привод и поддерживает стабильную работу трансмиссии. Исправная деталь обеспечивает корректное переключение передач и нормальную работу автомобиля.
