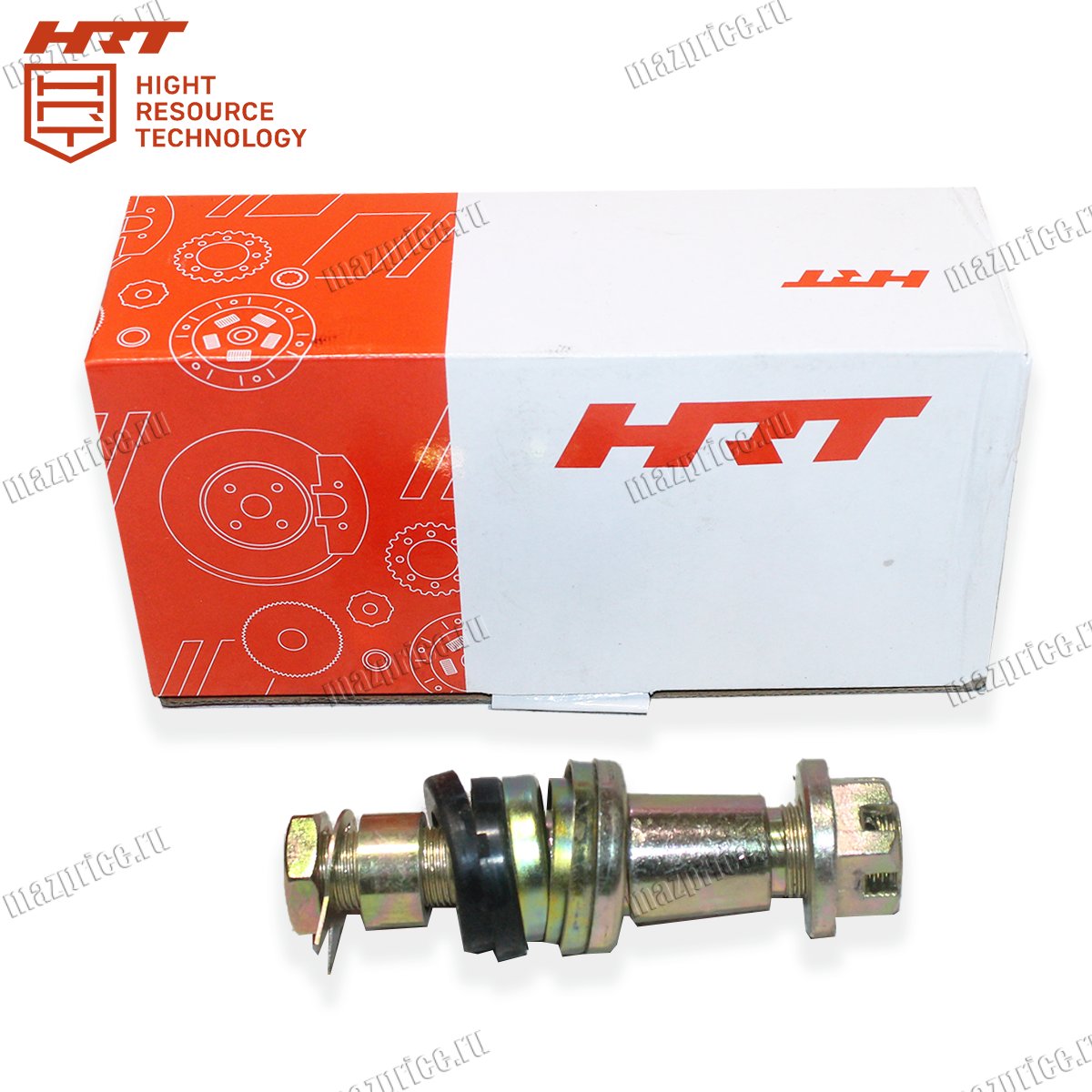

Палец соединяет шток гидроцилиндра с поворотным механизмом переднего моста. Он обеспечивает подвижность соединения без потери прочности и точности управления. Палец рулевого цилиндра выдерживает ударные нагрузки при движении по неровной поверхности. Его геометрия обеспечивает плотную посадку и минимальный люфт в соединении.
Деталь изготавливается из легированной стали с последующей термообработкой поверхности. Закалка увеличивает твёрдость, а также снижает износ при постоянном трении. Палец гидроцилиндра 102-3405103-01-HRT имеет отверстие под шплинт для фиксации. Такая конструкция предотвращает самопроизвольное смещение в процессе эксплуатации.
Технические характеристики пальца рулевого цилиндра 102-3405103-01-HRT
Параметры пальца определяют его совместимость с гидроцилиндром и рулевым механизмом. Точные размеры важны для корректной работы соединения.
• Диаметр изделия составляет около 33 миллиметров.
• Длина детали равна примерно 148 миллиметрам.
• Тип фиксации — отверстие под шплинт или стопор.
• Материал изготовления — легированная сталь повышенной прочности.
• Термообработка включает закалку рабочей поверхности.
• Рабочие условия — нагрузка, трение и вибрации.
• Назначение — соединение элементов рулевого управления.
• Масса детали составляет около 0,73 килограмма.
Деталь применяется на тракторах семейства МТЗ с гидравлическим рулевым управлением. Она используется на моделях МТЗ-80, МТЗ-570 с классической компоновкой. Также палец устанавливается на технике МТЗ-900, 920, 950, 952. Палец 102-3405103-01-HRT подходит для тракторов МТЗ-821 и 921.
Дополнительно деталь применяется на сериях 800/900 и более мощных моделях. Совместимость возможна с МТЗ-1221 и МТЗ-1523 при совпадении размеров узла. Палец рулевого цилиндра подбирается по диаметру, длине, а также типу фиксации. Перед установкой важно проверить соответствие посадочных мест и втулок.
Как правильно установить палец рулевого гидроцилиндра 102-3405103-01-HRT
Перед установкой необходимо очистить отверстия от грязи и старой смазки. Проверяется состояние втулок, а также посадочных поверхностей соединения. Новый палец устанавливается с плотной посадкой без перекоса. палец гидроцилиндра 102-3405103-01-HRT фиксируется шплинтом или стопорным элементом. После монтажа соединение проверяется на наличие люфта и свободного хода. Важно обеспечить достаточную смазку для снижения трения и износа. Палец должен свободно вращаться без заеданий. После установки выполняется проверка работы управления при движении.
Неправильный монтаж снижает ресурс детали, а также нарушает работу рулевого механизма. Ошибки чаще связаны с подготовкой посадочных мест и фиксацией.
• установка на изношенные или повреждённые втулки соединения;
• отсутствие смазки при сборке узла;
• неправильная фиксация шплинта или стопора;
• использование детали с неподходящими размерами;
• игнорирование проверки люфта после установки.
Ошибки монтажа приводят к быстрому износу, а также появлению люфта. Палец гидроцилиндра 102-3405103-01-HRT требует точной установки, а также контроля состояния соединения.
