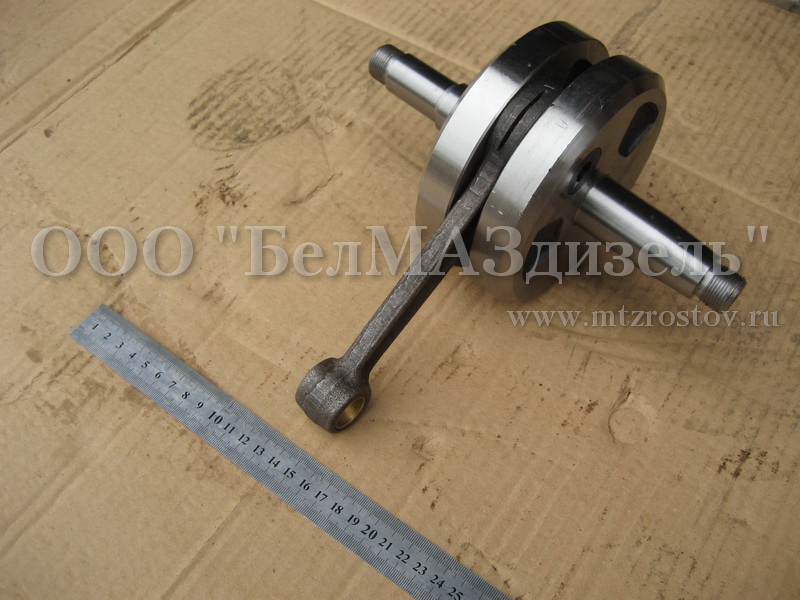

Вал коленчатый ПД-10 преобразует возвратно-поступательное движение поршня во вращение выходного вала двигателя. Деталь воспринимает основные механические нагрузки во время рабочего цикла. Конструкция включает коренные и шатунные шейки, обеспечивающие стабильную работу механизма. Точная геометрия влияет на ресурс двигателя и равномерность вращения.
Коленвал Д24С 20Б-HRT применяется в пусковых двигателях тракторной техники различных модификаций. Запчасть проходит динамическую балансировку перед эксплуатацией. Рабочие поверхности рассчитаны на постоянную масляную смазку. Правильная установка сохраняет расчетные параметры кривошипно-шатунного механизма.
Технические характеристики коленвала Д24С 20Б-HRT
Основные технические параметры определяют совместимость детали с конструкцией. Размеры шеек соответствуют штатным посадочным местам агрегата. Материал рассчитан на длительные циклические нагрузки при постоянном вращении. Геометрические параметры обеспечивают стабильную работу кривошипного механизма.
Материал — высокопрочный легированный чугун или кованая сталь.
Направление вращения — правое.
Балансировка — динамическая.
Общая длина — 330–370 мм.
Диаметр коренных шеек — 50 мм.
Диаметр шатунной шейки — 45 мм.
Ход поршня — 85 мм.
Масса — 6,4 кг.
Вал коленчатый ПД-10 используется на пусковых двигателях тракторов МТЗ-50, МТЗ-80, МТЗ-520 и ДТ-75. Конструкция соответствует параметрам двигателей семейства ПД-10. Посадочные параметры рассчитаны для штатной установки без доработок. Совместимость определяется каталожным номером запчасти.
Основные ошибки при установке вала коленчатого Д24С 20Б-HRT
Перед установкой необходимо очистить посадочные поверхности и масляные каналы. Все шейки следует покрыть чистым моторным маслом перед сборкой. Вал коленчатый ПД-10 устанавливается после проверки размеров вкладышей. Крышки коренных опор затягиваются установленным производителем моментом.
После сборки проверяется свободное вращение коленчатого механизма без заеданий. Масляная система заполняется согласно техническим требованиям двигателя. Коленвал Д24С 20Б-HRT должен вращаться плавно без посторонних шумов. Контроль проводится до первого запуска автомобиля.
Использование изношенных вкладышей сокращает срок службы коленчатого механизма. Нарушение момента затяжки вызывает перекос коренных опор двигателя. Вал коленчатый ПД-10 нельзя устанавливать без проверки размеров шеек. Отсутствие смазки приводит к быстрому повреждению поверхностей.
Неправильная очистка масляных каналов ухудшает подачу смазочного материала. Игнорирование проверки осевого люфта вызывает ускоренный износ запчастей. Коленвал Д24С 20Б-НRТ требует точного соблюдения технологии сборки. Это обеспечивает расчетный ресурс двигателя.
Корректно подобранная деталь сохраняет расчетные зазоры между сопрягаемыми поверхностями. Соответствие размеров снижает вероятность преждевременного износа грузовика. Коленвал Д24С 20Б-HRT обеспечивает правильную кинематику при штатной эксплуатации. Это поддерживает надежную работу всех связанных узлов.
