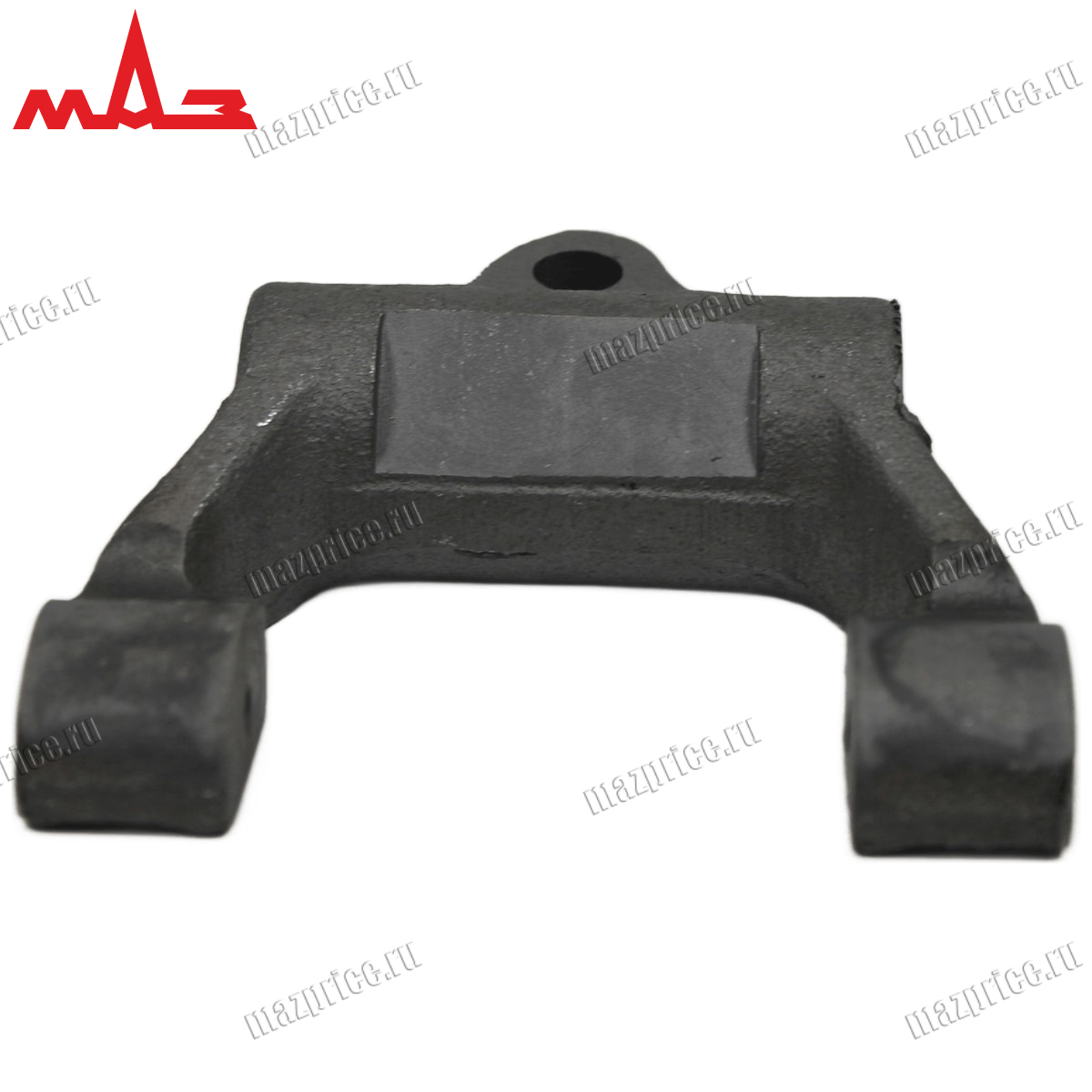

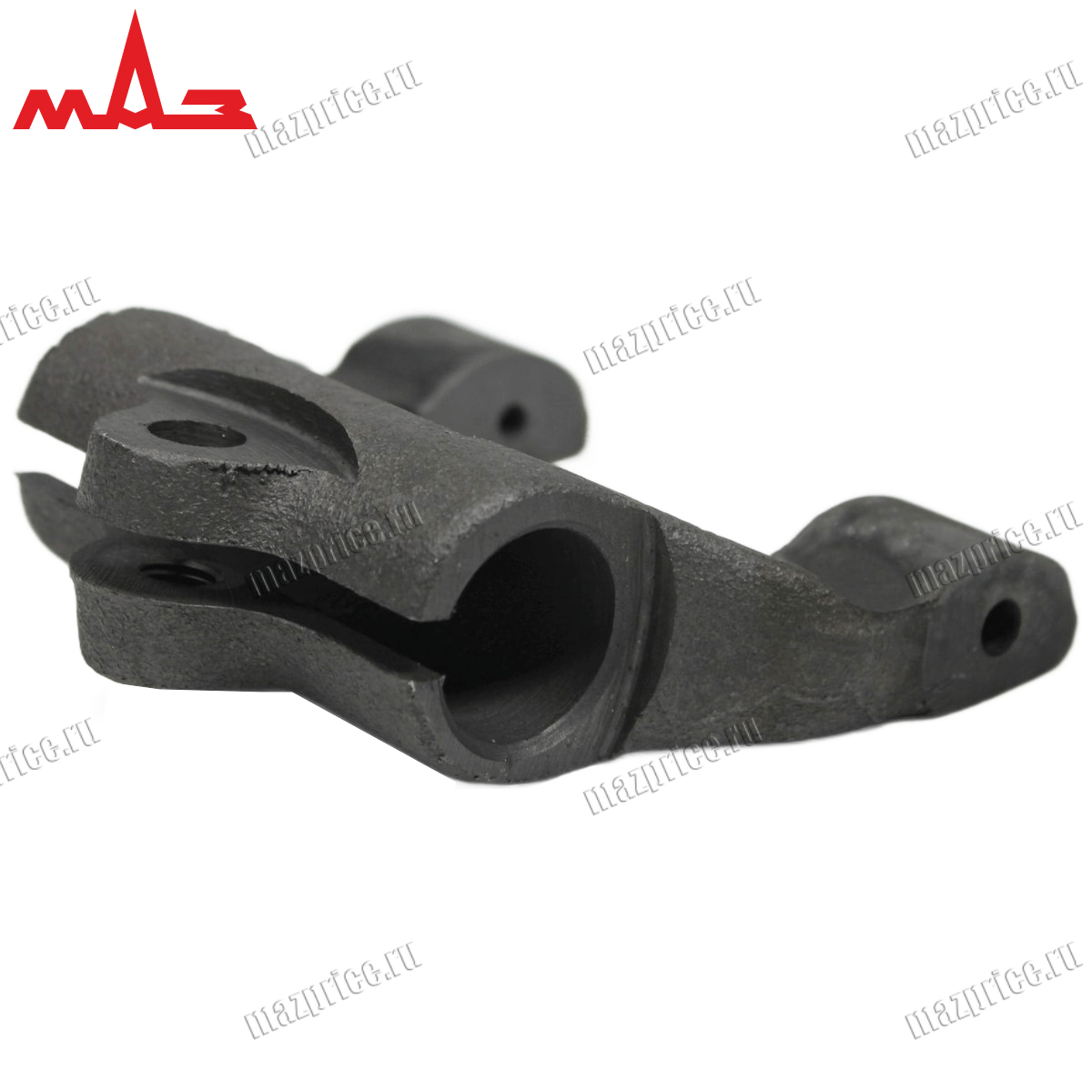

Вилка включения сцепления 4370-1601203-060 ОАО МАЗ

Вилка включения сцепления 4370-1601203-060 является ключевым элементом механизма управления сцеплением грузовых автомобилей МАЗ, а также автобусов АМАЗ. Данная деталь предназначена для передачи усилия от пневмогидроусилителя (ПГУ) сцепления на муфту выключения, которая, в свою очередь, воздействует на диафрагменную пружину корзины сцепления.

Именно через эту вилку водитель управляет потоком мощности от двигателя к трансмиссии — при нажатии на педаль усилие через ПГУ передаётся на вилку, которая перемещает муфту и размыкает силовой поток, позволяя переключать передачи или останавливать автомобиль. Без исправной вилки управление становится невозможным, что делает движение автомобиля крайне затруднительным или вовсе небезопасным.

Качественное исполнение вилки включения сцепления критически важно для плавности управления автомобилем и долговечности всей трансмиссии. Своевременная замена этой детали, стоимость которой несопоставима с ремонтом коробки передач или заменой сцепления в сборе, — это разумная профилактика, предотвращающая масштабные поломки трансмиссии.

Технические характеристики вилки включения сцепления 4370-1601203-060

Оригинальный артикул: 4370-1601203-060 (встречается написание 43701601203060)

Масса: 0,565 кг

Габаритные размеры (Д×Ш×В): 0,11×0,11×0,03 м

Материал: Высокопрочная легированная сталь

Покрытие: Антикоррозионное

Назначение: Передача усилия от ПГУ на муфту выключения

Производитель: ОАО «МАЗ» (Республика Беларусь)

Данная деталь применяется на автомобилях МАЗ-4370, -4371, -4380, -4570, а также на автобусах ПАЗ-4234.

Советы по установке вилки включения сцепления 4370-1601203-060

Установка вилки сцепления — операция, требующая снятия коробки передач или, как минимум, картера, поэтому её рекомендуется совмещать с плановой заменой диска и выжимного подшипника. Это позволит сэкономить время на разборку и гарантирует, что новый узел прослужит максимально долго.

Перед установкой новой вилки тщательно очистите посадочное место на валу (артикул 4370-1601215) и шарнирное соединение толкателя ПГУ от грязи и старой смазки. Внимательно осмотрите вал вилки — при обнаружении износа или задиров его необходимо заменить одновременно с вилкой. Установка новой вилки на изношенный вал не имеет смысла — люфт и стуки сохранятся.

При монтаже обязательно смажьте все трущиеся поверхности вилки (место контакта с муфтой, шарнирное соединение с валом и толкателем) высокотемпературной литиевой или молибденовой смазкой. Это уменьшит трение, предотвратит скрипы и значительно продлит срок службы как самой вилки, так и сопряжённых с ней деталей. Убедитесь, что вилка установлена строго в соответствии с заводской схемой, без перекосов, и свободно качается на валу.

После установки обязательно отрегулируйте свободный ход педали и длину штока ПГУ в соответствии с руководством по ремонту вашего автомобиля. Неправильная регулировка может привести к тому, что новая вилка будет работать с перегрузкой или, наоборот, не обеспечивать полного выключения. После сборки проверьте работу сцепления на месте — сцепление должно выключаться плавно, без рывков и посторонних звуков. Периодически проверяйте состояние вилки при каждом обслуживании трансмиссии, особенно обращая внимание на наличие смазки и отсутствие люфтов в соединениях.
