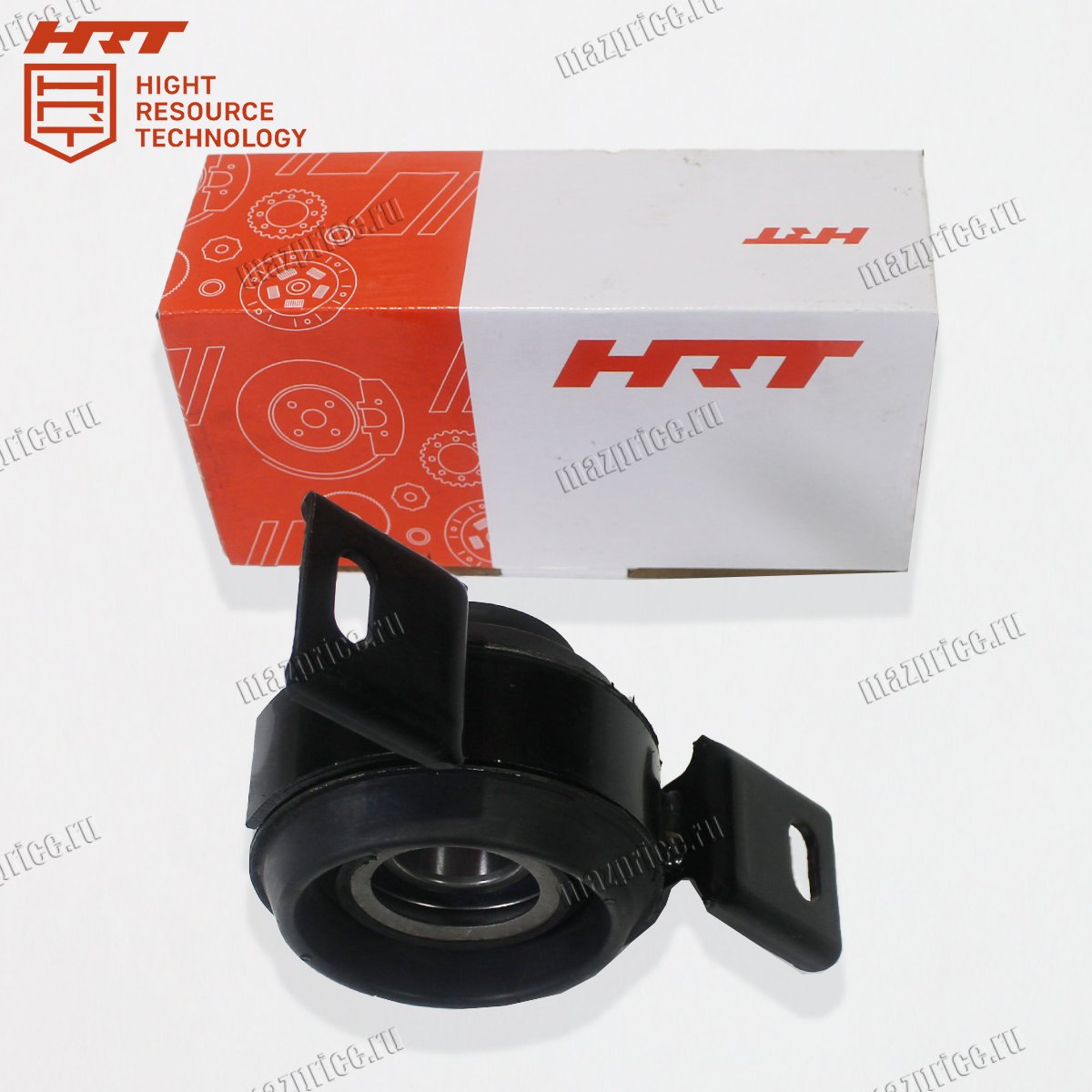

Опора вала карданного ГАЗ-3302 Бизнес, ГАЗель Next в сборе d=35мм СВ.03517.05.99-HRT

Подвесная опора кардана фиксирует промежуточный вал трансмиссии на раме автомобиля. Узел снижает вибрацию и биение вращающихся масс при движении. Опора карданного вала СВ.03517.05.99-HRT включает необслуживаемый закрытый подшипник. Резиновый упругий элемент между корпусом и подшипником гасит крутильные колебания. Деталь исключает провисание длинного кардана на двухосных грузовиках. Стальной корпус выдерживает ударные нагрузки при резком трогании.

Технические характеристики опоры кардана СВ.03517.05.99-HRT

Узел предназначен для трансмиссий коммерческих автомобилей ГАЗ с двухсекционным карданным валом. Геометрические параметры обеспечивают совместимость со штатными креплениями.

• Внутренний диаметр подшипника: 35 мм

• Материал корпуса: сталь

• Наружный диаметр подшипника: 80–90 мм

• Масса: 1,5 кг

Подвесная опора устанавливается на бортовой грузовик ГАЗ-3302 Бизнес. Фургон ГАЗ-2705 и микроавтобус ГАЗ-3221 также используют этот узел. Двигатели УМЗ-4216 всех модификаций совместимы с данной запчастью. Опора карданного вала СВ.03517.05.99-HRT подходит для ГАЗели Next с двухсекционным карданом. Другие модели ГАЗ с промежуточным валом диаметром 35 мм также входят в перечень.

Когда требуется замена подвесной опоры СВ.03517.05.99-HRT

Вибрация кузова при разгоне до 60 км/ч указывает на износ детали. Опора 03517.05.99-HRT с люфтом более 1 мм требует замены. Стук в районе центрального тоннеля при трогании с места также симптом неисправности. Повышенный шум под полом при равномерном движении подтверждает разрушение подшипника.

Посторонний металлический скрежет при переключении передач говорит о выработке сепаратора. Подвесная опора с порванным резиновым кольцом допускает биение. Трещины или отслоение резины от корпуса видны при визуальном осмотре. Люфт центральной детали проверяется раскачиванием кардана рукой.

Игнорирование признаков ведет к серьезным поломкам трансмиссии. Опора карданного вала CВ.03517.05.99-НRТ при полном разрушении роняет вал на днище. Удар о поперечину рамы деформирует шлицы и вилки. Обрыв промежуточного вала на скорости блокирует колеса и вызывает занос. Замена при первых симптомах предотвращает дорогостоящий ремонт коробки передач и заднего моста.

Как правильно установить опоры карданного вала СВ.03517.05.99-HRT

Вывесите задний мост и установите автомобиль на надежные детали. Открутите два болта крепления старой запчасти к поперечине рамы. Раздвиньте защитные чехлы и отметьте положение для сохранения балансировки. Снимите поврежденную опору карданного вала CВ.03517.05.99-HRT. Очистите посадочное место от грязи и старой смазки.

Установите новую подвесную опору на вал без перекоса. Затяните болты кронштейна моментом 40 Нм динамометрическим ключом. Проверьте легкость вращения вала рукой и опустите мост.

Монтаж без фиксации положения нарушает заводскую балансировку кардана. Опора карданного вала СВ.03517.05.99-НRТ с перекосом быстро разрушает резиновый элемент. Перетяжка болтов более 50 Нм деформирует стальной кронштейн. Использование старых болтов с растянутой резьбой не обеспечивает момента затяжки.

Применение монтажных лопаток для натяжения запчасть повреждает уплотнения подшипника. Подвесная опора кардана требует аккуратной посадки от руки. Пропуск проверки свободного хода после затяжки оставляет скрытое напряжение.
