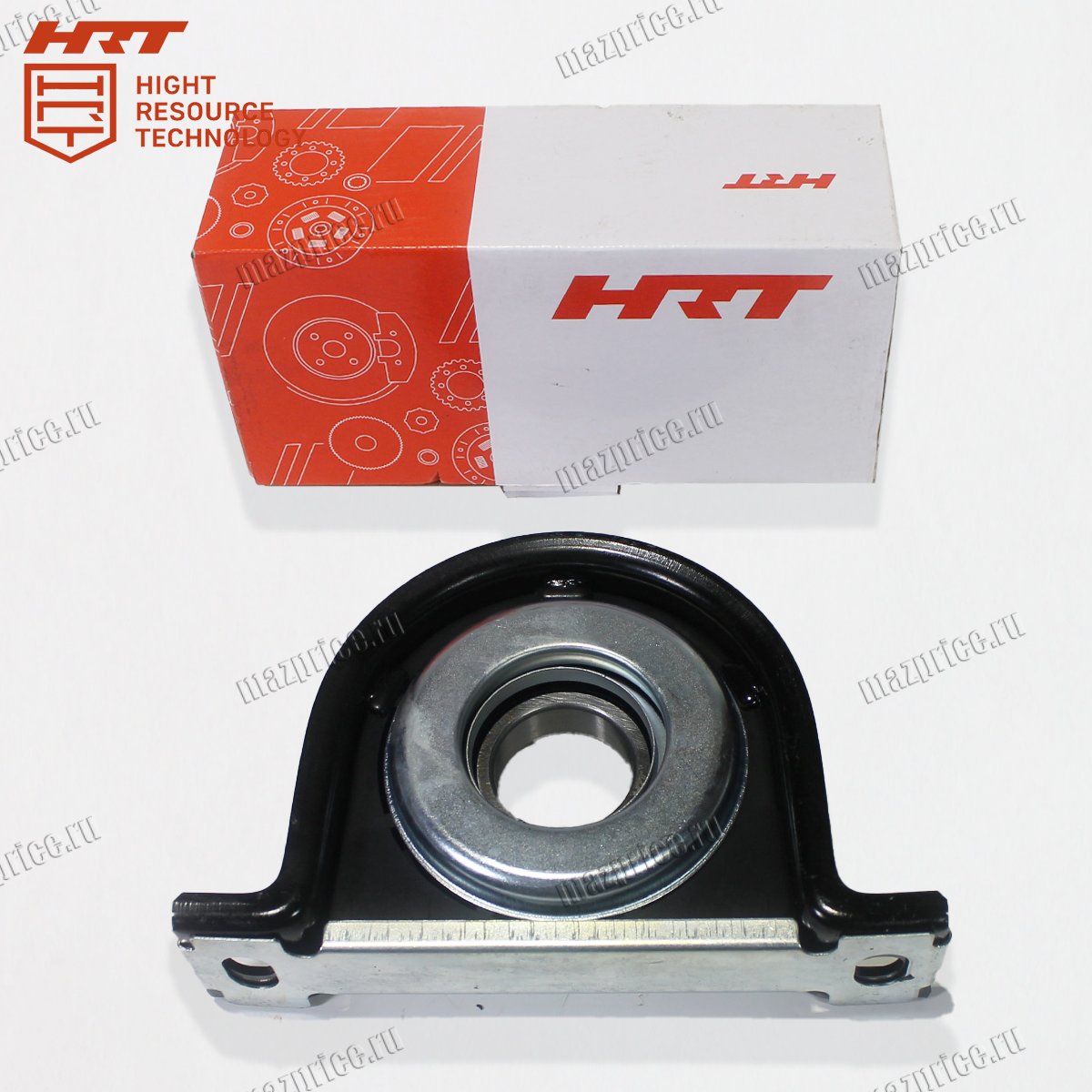

Опора вала карданного ГАЗон Next, ПАЗ Вектор Next в сборе (d=60мм) 4530720-HRT

Опора карданного вала (промежуточная опора) 4530720-HRT предназначена для крепления и поддержки карданного вала на грузовых автомобилях.

Конструкция опоры включает в себя подшипник закрытого типа (d=60 мм), запрессованный в резиновую демпфирующую муфту, и стальной кронштейн для крепления к поперечине рамы. Такая схема позволяет карданному валу вращаться с минимальным сопротивлением, одновременно гася вибрации и крутильные колебания, возникающие при работе трансмиссии. Резиновый элемент выполняет функцию амортизатора, предотвращая передачу вибраций на кузов автомобиля.

Без исправной опоры вал провисает, возникает дисбаланс, ускоряется износ крестовин шарниров и шлицевых соединений. Ресурс качественной опоры составляет в среднем 100–150 тысяч километров пробега, однако он существенно снижается при эксплуатации в тяжёлых условиях.

Технические характеристики опоры карданного вала 4530720-HRT

• Тип детали: опора промежуточная карданного вала в сборе

• Диаметр подшипника: 60 мм (под трубу кардана)

• Конструкция: подшипник в резиновой обойме + стальной кронштейн

• Оригинальные номера: C41R13-4530720, 4113.4530720, .РТ.4530720

• Материал: стальной кронштейн, резиновая муфта, закрытый шарикоподшипник

• Масса: 2,6–3,25 кг

• Габариты: 170×70×240 мм / 270×200×50 мм (в зависимости от исполнения)

Данная деталь применяется на автомобилях ГАЗон NEXT (модели ГАЗ-С41R11, ГАЗ-С41R13), автобусах ПАЗ Вектор NEXT, а также на некоторых модификациях КАМАЗ с карданным валом диаметром 60 мм.

Признаки необходимости замены опоры вала 4530720-HRT

Нарастающий гул или вой при движении. При движении автомобиля из центральной части салона (под ногами или под сиденьями) слышен монотонный низкочастотный гул. Интенсивность звука напрямую зависит от скорости — чем быстрее движение, тем громче гул. Причина — износ шариков или роликов внутри подшипника опоры.

Стуки и щелчки при трогании или переключении передач. Резкий металлический стук или серия щелчков возникают в момент резкого нажатия или отпускания педали газа (при смене нагрузки на трансмиссию). Причина — сильный износ подшипника и его посадочного места, что приводит к возникновению люфта.

Биение на большой скорости. Неравномерность вращения карданного вала вызывает биение, особенно заметное при движении по трассе. Это может сопровождаться общей вибрацией автомобиля и повышенным уровнем шума в салоне.

Визуальные дефекты резиновой муфты или подтекание смазки. При осмотре опоры обнаружены трещины, разрывы резиновой муфты или следы вытекания смазки из подшипника. Резина со временем стареет и теряет эластичность, а потеря смазки ведёт к перегреву и разрушению подшипника.

Советы по установке опоры 4530720-HRT

Перед установкой новой опоры автомобиль необходимо поднять на подъёмнике или установить на смотровую яму. Очистите место вокруг опоры от грязи и налипшего масла. Отметьте положение фланцев карданного вала относительно друг друга — при неправильной сборке может нарушиться балансировка.

Установите новую опору 4530720-HRT на трубу карданного вала. При запрессовке используйте оправку подходящего диаметра и мягкую выколотку — удары молотком по внешней обойме подшипника разрушают его. Запрессовка должна выполняться с равномерным усилием по всей окружности.

Затяните болты крепления фланцев с моментом, указанным в руководстве по ремонту (обычно 40–50 Н·м). Установите опору на кронштейн и затяните болты крепления.

После установки обязательно проверьте центровку карданного вала. Допустимое биение трубы вала — не более 0,5–1,0 мм. Завершив установку, проведите контрольную поездку и убедитесь в отсутствии вибраций и гула на всех скоростях.

Регулярно (каждые 20–30 тысяч км пробега) проверяйте состояние опоры и других элементов карданной передачи. Своевременная замена изношенной опоры 4530720-HRT обеспечит долгую и надёжную работу трансмиссии вашего автомобиля.
