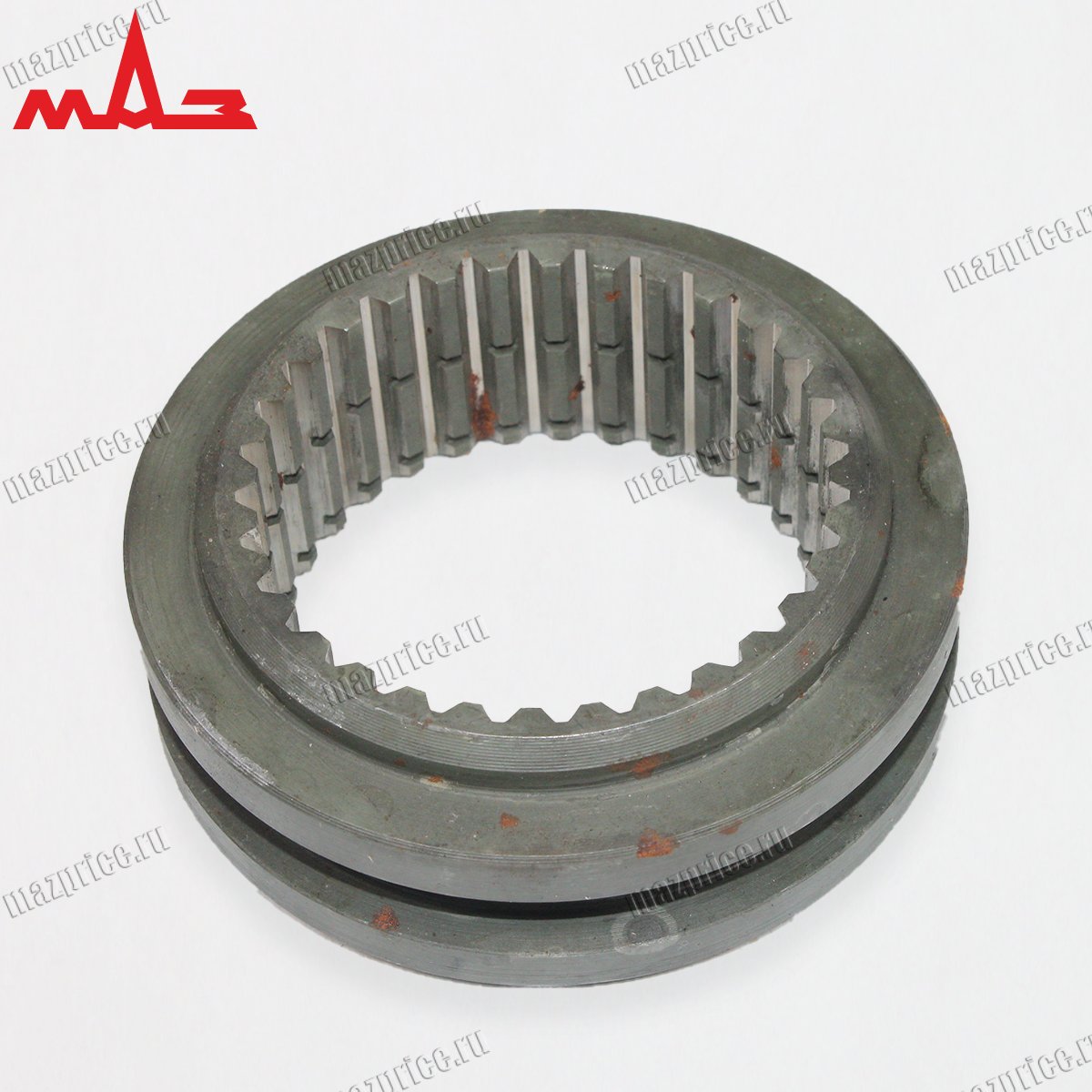

Муфта блокировки 4370-2409022У ОАО МАЗ

Муфта блокировки 4370-2409022У является ключевым элементом механизма принудительной блокировки межколесного дифференциала ведущего моста грузовых автомобилей МАЗ семейства «Зубрёнок». Узел предназначен для жесткого соединения полуосей ведущих колес между собой, что позволяет полностью исключить их вращение с разной скоростью. Принудительная блокировка дифференциала применяется в условиях бездорожья, при движении по скользким или вязким грунтам, а также для преодоления сложных участков дороги, где есть риск пробуксовки одного из колес.

Работает механизм следующим образом: при подаче сжатого воздуха в пневмоцилиндр его поршень через вилку перемещает муфту блокировки вдоль оси, вводя её в зацепление с чашкой дифференциала. В заблокированном состоянии муфта жестко соединяет корпус дифференциала с полуосевой шестерней, заставляя оба колеса вращаться синхронно независимо от состояния дорожного покрытия. Это позволяет реализовать максимальное тяговое усилие, когда одно из колес теряет сцепление с дорогой.

Исправная работа муфты блокировки напрямую влияет на проходимость автомобиля и сохранность элементов трансмиссии. Неисправный механизм делает невозможным включение блокировки, в результате чего автомобиль теряет способность преодолевать сложные участки дороги и может застрять. Кроме того, изношенная муфта создает повышенные нагрузки на полуоси и шестерни дифференциала, что ускоряет их износ и требует дорогостоящего ремонта.

Технические характеристики муфты блокировки 4370-2409022У

• Оригинальный артикул: 4370-2409022У

• Вес детали: 1,5 кг

• Входит в узел: механизм блокировки редуктора

• Производитель: ОАО «МАЗ»

• Назначение: блокировка межколесного дифференциала

• Материал: высокопрочная легированная сталь с термообработкой

• Тип техники: грузовая

Данная деталь применяется на автомобилях МАЗ-437040, -437030, -437041, -437043, -437130, -437141, -437143.

Признаки необходимости замены муфты блокировки 4370-2409022У

• Невозможность включения блокировки дифференциала. Если при подаче воздуха в пневмоцилиндр блокировка не включается, а индикатор на панели приборов не загорается, причина может крыться в заклинивании муфты на шлицах полуоси. Это происходит из-за деформации шлицевого соединения, коррозии или попадания грязи. Включение становится невозможным, и автомобиль теряет возможность блокировать дифференциал.

• Самопроизвольное выключение блокировки. Если блокировка включается, но при движении самопроизвольно выключается, это указывает на износ зубьев муфты или ответных зубьев чашки дифференциала. Под нагрузкой изношенные зубья проскальзывают, и муфта выходит из зацепления. Это приводит к рывкам в трансмиссии и повышенному износу всех элементов механизма блокировки.

• Хруст и скрежет при включении блокировки. Характерный металлический скрежет при попытке включить блокировку свидетельствует о том, что зубья муфты и чашки дифференциала не совпадают или имеют повреждения. Причина — выработка зубьев, сколы или деформация. Попытки включить блокировку в таком состоянии приводят к дальнейшему разрушению деталей.

• Затрудненное выключение блокировки. Если после отключения пневмопривода муфта не возвращается в исходное положение и блокировка остается включенной, это указывает на заклинивание муфты на шлицах. Причина — коррозия, загрязнение или деформация шлицевого соединения. Длительная эксплуатация с постоянно включенной блокировкой приводит к ускоренному износу шин и элементов трансмиссии.

• Металлическая стружка на магнитной пробке редуктора. При плановой замене масла в мосту на магнитной пробке обнаруживается значительное количество металлической стружки. Это признак интенсивного износа зубчатого зацепления муфты с чашкой дифференциала. Игнорирование этого симптома приводит к разрушению зубьев и попаданию металлических частиц в подшипники редуктора.

Несвоевременная замена муфты блокировки грозит серьезными последствиями для трансмиссии. Разрушенная муфта может заклинить механизм блокировки в любом положении, что приведет к блокировке дифференциала на постоянной основе. В этом случае автомобиль теряет маневренность, возникают повышенные нагрузки на полуоси и главную передачу, что может привести к их поломке. Ремонт редуктора с заменой муфты, полуосевых шестерен и подшипников обходится в несколько раз дороже своевременной замены муфты блокировки.
