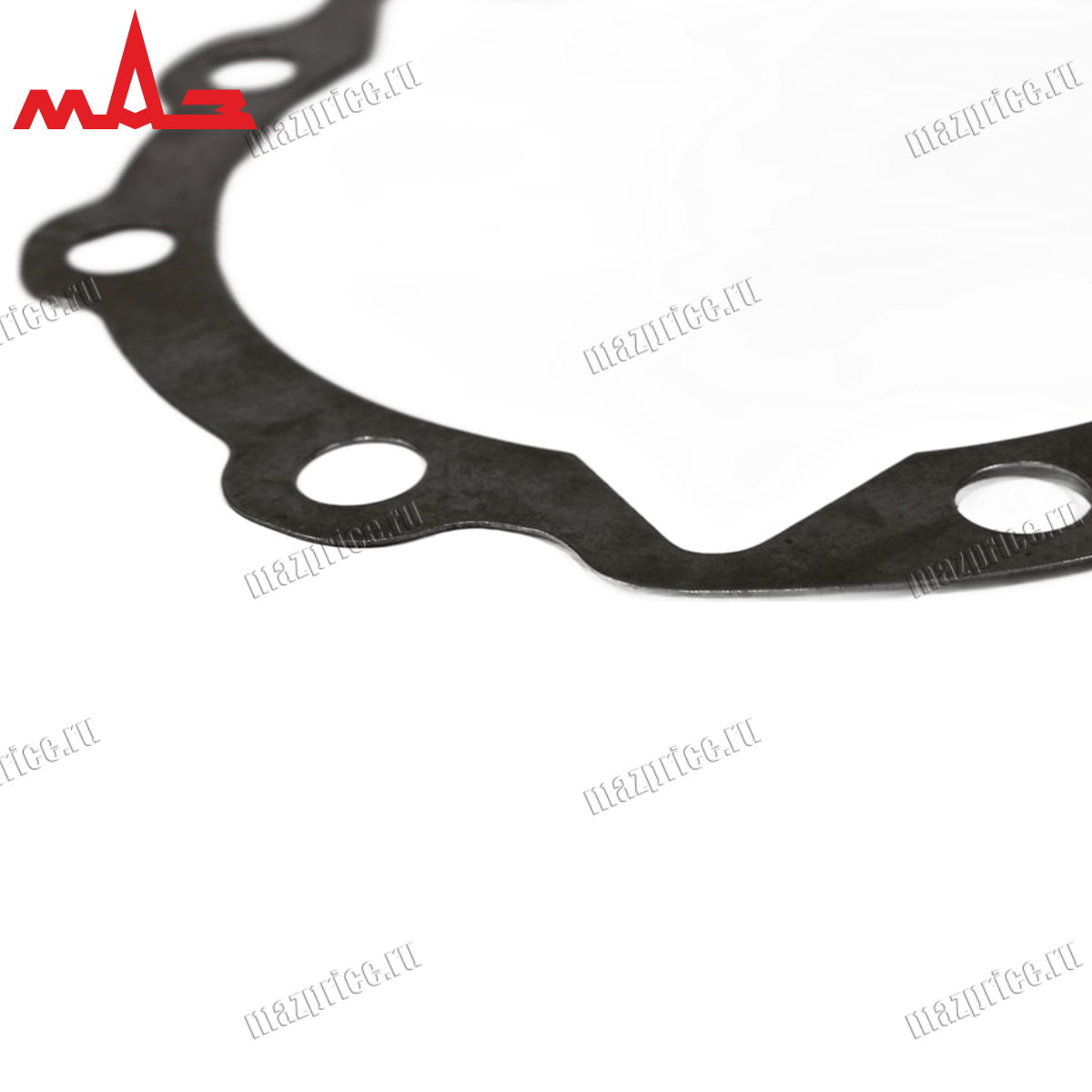

Шайба регулировочная 4370-2402076 ОАО МАЗ, хвостовика

Регулировочная шайба 4370-2402076 является одним из ключевых элементов при сборке, а также регулировке редуктора заднего моста автомобилей МАЗ. Эта тонкая металлическая деталь устанавливается на хвостовик ведущей шестерни между задним подшипником и распорной втулкой, либо под внутреннее кольцо подшипника, а также служит для точной настройки осевого положения ведущей шестерни относительно ведомой. Именно от правильного подбора толщины этой шайбы зависит пятно контакта зубьев главной пары, а значит — уровень шума, долговечность, а также надежность всего редуктора.

От правильного подбора и установки регулировочной шайбы 4370-2402076 напрямую зависит ресурс главной пары, а также бесшумность работы заднего моста. Неправильно подобранная толщина шайбы смещает ведущую шестерню относительно ведомой, что приводит к неправильному пятну контакта. В результате возникают локальные перегрузки зубьев, повышенный износ, нагрев и, в конечном счете, разрушение шестерен. Своевременная и грамотная регулировка с использованием шайбы 4370-2402076 — это залог долгой, а также беспроблемной работы трансмиссии автомобиля.

Технические характеристики шайбы регулировочной 4370-2402076

• Оригинальный артикул: 4370-2402076

• Тип детали: регулировочная шайба хвостовика ведущей шестерни

• Назначение: регулировка осевого положения ведущей шестерни

• Материал: высококачественная конструкционная сталь

• Термообработка: закалка и отпуск для обеспечения твердости и износостойкости

• Форма: плоское кольцо с параллельными опорными поверхностями

• Диапазон толщин: поставляется в различных размерах с шагом 0,05–0,1 мм

Данная деталь применяется на автомобилях МАЗ-437040, МАЗ-437030, МАЗ-437121, МАЗ-4371C0, МАЗ-4371N2, -457043, -437043, -437041, -437130, -256, -241.

Советы по подбору и установке регулировочной шайбы 4370-2402076

Подбор регулировочной шайбы 4370-2402076 — задача, требующая высокой квалификации, специального инструмента, а также строгого соблюдения технологии. Процесс регулировки начинается с измерения осевого смещения ведущей шестерни относительно картера с помощью специальных приспособлений (индикаторного устройства или специального калибра). На основании этих измерений рассчитывается необходимая толщина шайбы. Использование метода проб, а также ошибок при подборе шайбы недопустимо — это неизбежно приводит к неправильной регулировке и отказу.

Главная ошибка при установке — попытка использовать шайбу от другого редуктора без точных измерений. Даже одинаковые по артикулу главные пары могут иметь технологические отклонения, компенсируемые подбором регулировочной шайбы конкретной толщины. Использование шайбы, снятой с другого редуктора, почти гарантированно даст неправильное пятно контакта. Также распространенной ошибкой является установка шайбы 4370-2402076 без проверки ее толщины микрометром — даже небольшие отклонения в сторону увеличения или уменьшения на 0,05 мм уже могут вывести зацепление из оптимальной зоны.

При установке регулировочной шайбы убедитесь, что ее опорные поверхности абсолютно чистые, а также ровные, без заусенцев и царапин. Шайба должна плотно прилегать к торцу внутреннего кольца подшипника и распорной втулке. Перед установкой смажьте шайбу тонким слоем трансмиссионного масла для предотвращения коррозии, а также облегчения последующей разборки. При сборке строго соблюдайте момент затяжки гайки хвостовика, так как от этого зависит преднатяг подшипников, а также конечное осевое положение шестерни.

После сборки редуктора обязательно проверьте пятно контакта главной пары с помощью специальной контактной краски. Это единственный достоверный способ убедиться в правильности выбора регулировочной шайбы. При правильной регулировке пятно контакта должно располагаться в средней части зуба, ближе к его внутреннему краю. Если пятно смещено к основанию или вершине зуба — необходимо перебрать редуктор и заменить шайбу 4370-2402076 на другую толщину. Для продления ресурса главной пары используйте только рекомендованные масла GL-5Э, а также проводите обкатку нового редуктора в щадящем режиме в течение первых 1000 км. Регулярно проверяйте уровень масла и наличие металлической стружки на магнитной пробке — это поможет вовремя выявить проблемы с регулировкой, а также избежать дорогостоящего ремонта.
