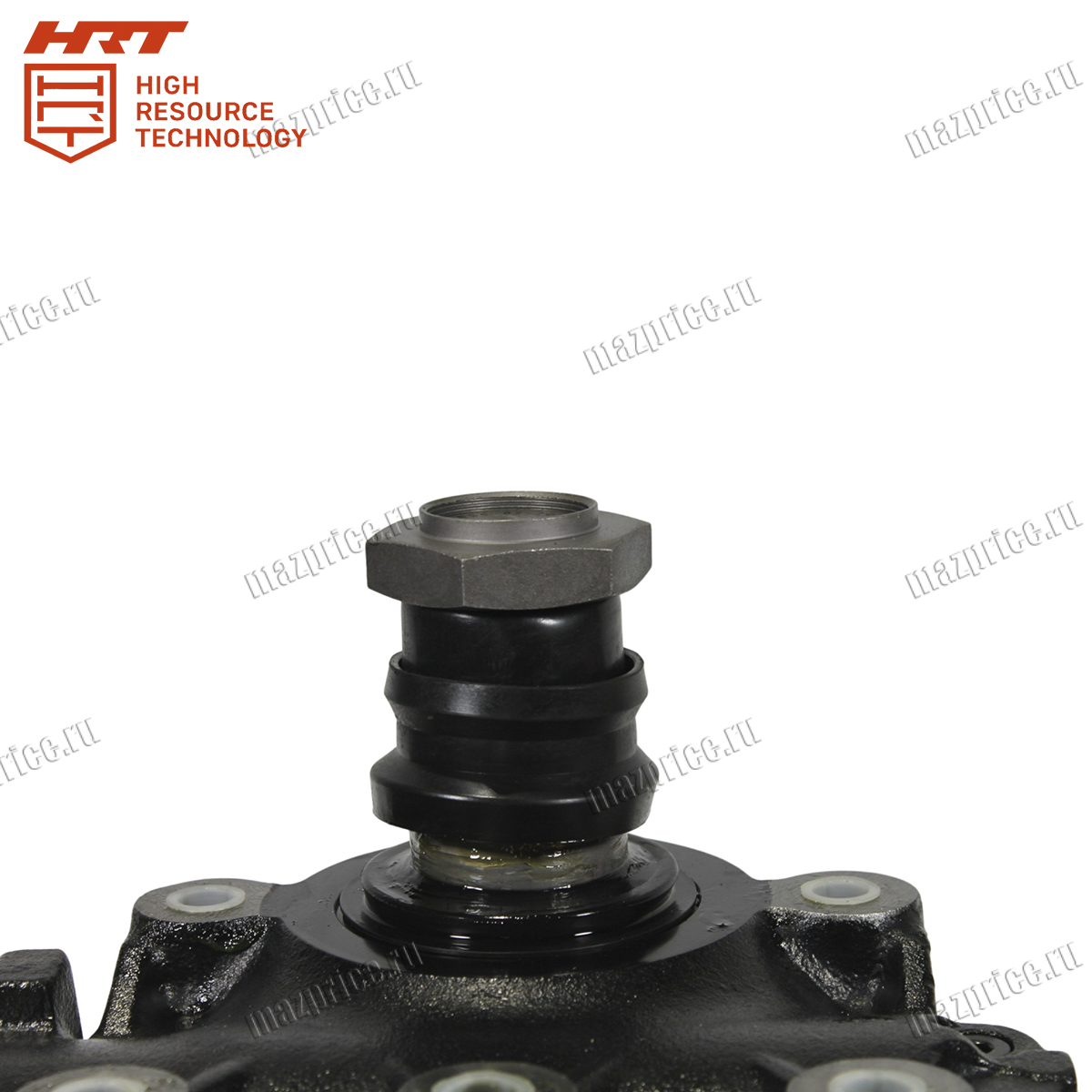

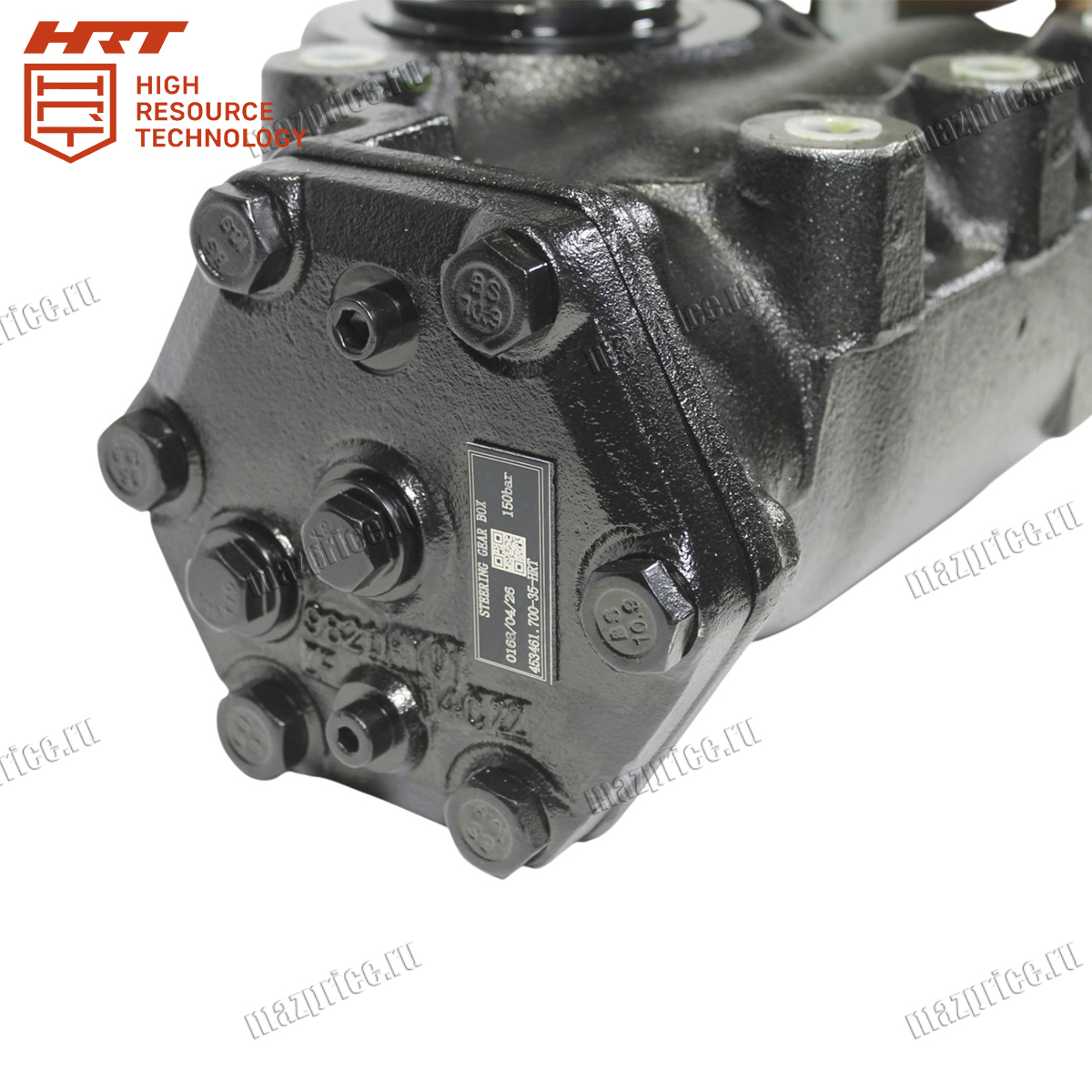

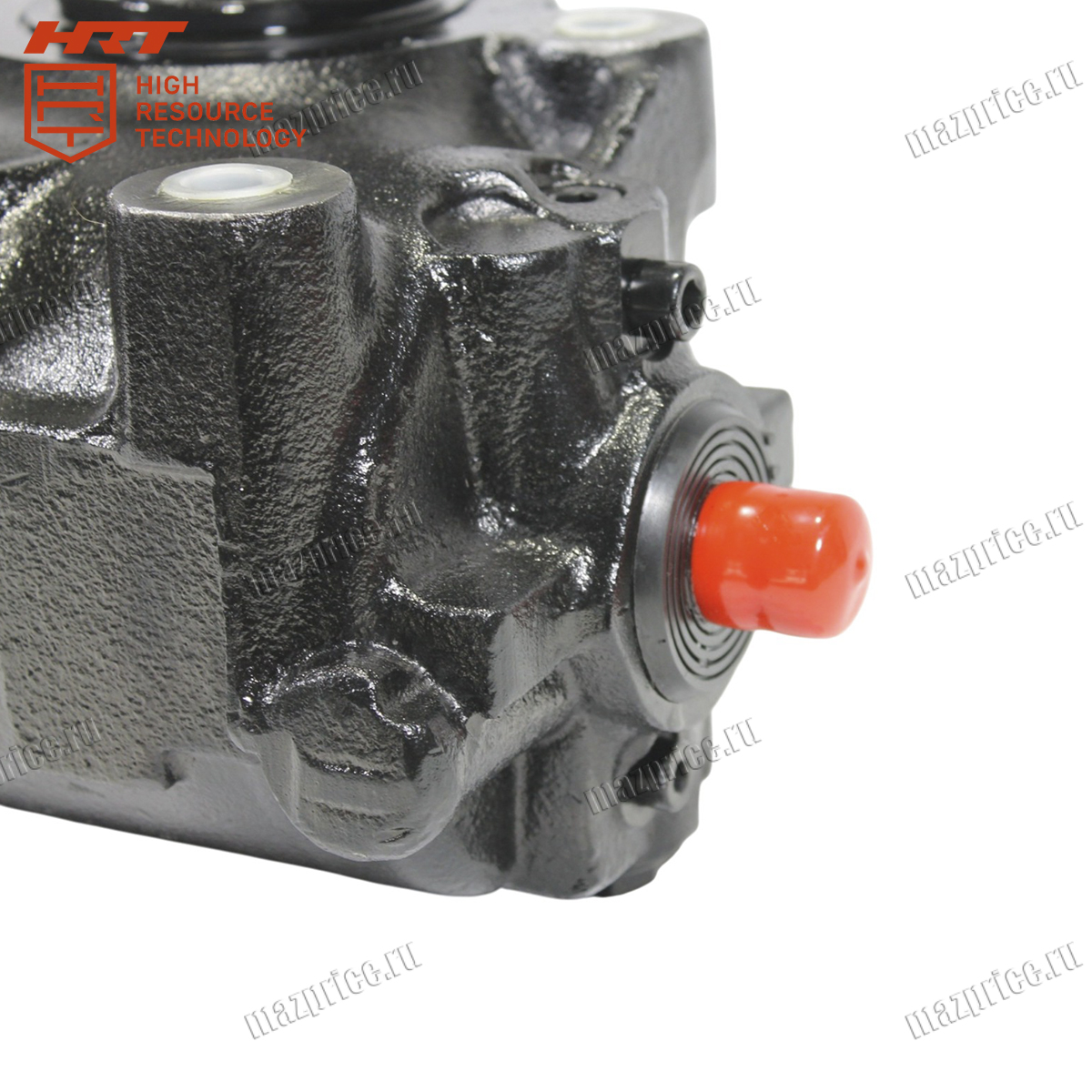

Механизм рулевой с гидроусилителем МАЗ, АМАЗ, Волгабас, ЕВРО-5 ШНКФ 453461.700-35-HRT

Механизм рулевой с гидроусилителем ШНКФ 453461.700-35-HRT представляет собой интегральный рулевой механизм, в котором механические и гидравлические компоненты объединены в одном корпусе. Данный узел является основой рулевого управления современных грузовых автомобилей МАЗ, АМАЗ и автобусов Волгабас, обеспечивая точное и лёгкое управление даже при максимальных нагрузках на управляемую ось. От исправности этого механизма напрямую зависят безопасность движения и комфорт водителя, особенно в тяжёлых дорожных условиях и при маневрировании с полной загрузкой.

Назначение и особенности рулевого механизма ШНКФ 453461.700-35-HRT

Рулевой механизм с гидроусилителем преобразует вращение рулевого колеса в угловое перемещение управляемых колёс, значительно снижая усилие, которое необходимо приложить водителю для поворота. Конструкция механизма интегрального типа включает в себя механический редуктор (тип передачи — винт-шариковая гайка-поршень и рейка-цилиндрический зубчатый сектор), гидравлический распределитель роторного типа и встроенный силовой гидроцилиндр. Такое объединение всех элементов в одном корпусе обеспечивает компактность, высокую надёжность и минимальные потери давления в гидросистеме. В случае отказа гидравлической поддержки механическое управление сохраняется, хотя и требует приложения повышенного усилия на рулевом колесе.

Исправное состояние рулевого механизма критически важно для безопасности движения и сохранности других элементов рулевого управления. Неисправный механизм проявляется в виде увеличенного люфта рулевого колеса, затруднённого вращения, посторонних шумов или утечек рабочей жидкости. Своевременная замена или ремонт механизма предотвращает повреждение насоса ГУР, рулевых тяг и наконечников, сохраняя точность и лёгкость управления автомобилем в любых дорожных условиях.

Технические характеристики рулевого механизма ШНКФ 453461.700-35-HRT

• Максимальная нагрузка на управляемую ось: 9000 кг

• Максимальный крутящий момент на выходном валу при 15 МПа: 7600 Н·м

• Передаточное отношение: 25,2:1

• Настройка клапана ограничения давления: 15 МПа

• Производительность насоса: 14–20 дм³/мин

• Полный угол поворота вала-сектора (сошки): 100 градусов

• Масса: не более 48 кг

• Гидравлический люфт: не более 4 градусов

Данный механизм применяется на автомобилях МАЗ-5440, -6430, -6312, -6501, -6516, -5336, -6303, -5432, -5516, МАЗ-544028, -643028, -6501028, АМАЗ-203, Волгабас, Volgabus, а также других моделях МАЗ, АМАЗ и автобусах Волгабас, соответствующих стандарту ЕВРО-5.

Признаки необходимости замены рулевого механизма ШНКФ 453461.700-35-HRT

Увеличенный люфт рулевого колеса. Если свободный ход руля превышает допустимые значения, а повороты сопровождаются ощутимой «пустотой» в центральном положении, это указывает на износ механической части механизма — винтовой пары или зубчатого сектора. Причина — естественная выработка трущихся поверхностей в результате длительной эксплуатации. Увеличенный люфт снижает точность управления и требует постоянной подруливания.

Затруднённое вращение рулевого колеса. Если руль вращается с заметным усилием, рывками или «закусывает» в определённых положениях, это может свидетельствовать о повреждении подшипников или заклинивании распределителя. Причина — износ подшипников, загрязнение гидравлической системы или деформация внутренних элементов механизма. Затруднённое вращение создаёт опасную нагрузку на водителя и может привести к потере контроля в критической ситуации.

Утечка рабочей жидкости из корпуса механизма. Появление маслянистых пятен на корпусе механизма, рулевых тягах или асфальте под автомобилем указывает на нарушение герметичности сальников или уплотнений. Причина — износ уплотнительных элементов, повреждение корпуса или превышение рабочего давления. Утечка жидкости приводит к падению давления в гидросистеме, ухудшению работы усилителя и, в запущенных случаях, к полному отказу ГУР.

Посторонние шумы (гул, стук, скрежет) при повороте руля. Характерные звуки, доносящиеся из района рулевого механизма при вращении руля, указывают на критический износ внутренних компонентов — подшипников, винтовой пары или распределителя. Причина — разрушение сепараторов подшипников, выкрашивание металла или попадание абразивных частиц в гидравлическую систему. Шумы со временем усиливаются и требуют немедленной диагностики.

Пульсация или «рывки» на рулевом колесе. Если при повороте руля ощущается пульсация или рывки, передающиеся на рулевое колесо, это указывает на неисправность гидравлического распределителя или насоса ГУР. Причина — износ золотниковой пары распределителя, попадание воздуха в систему или недостаточная производительность насоса. Пульсация снижает комфорт управления и затрудняет плавное маневрирование.

Несвоевременная замена рулевого механизма грозит серьёзными последствиями для безопасности движения. Полный отказ гидроусилителя или заклинивание механизма на ходу делает управление тяжёлым грузовым автомобилем крайне затруднительным, а в критической ситуации — невозможным. Ремонт рулевого управления с заменой механизма, насоса и гидравлических магистралей обходится в разы дороже своевременной замены механизма. Безопасность движения и сохранность автомобиля стоят значительно дороже, поэтому экономия на этой критически важной детали недопустима.
