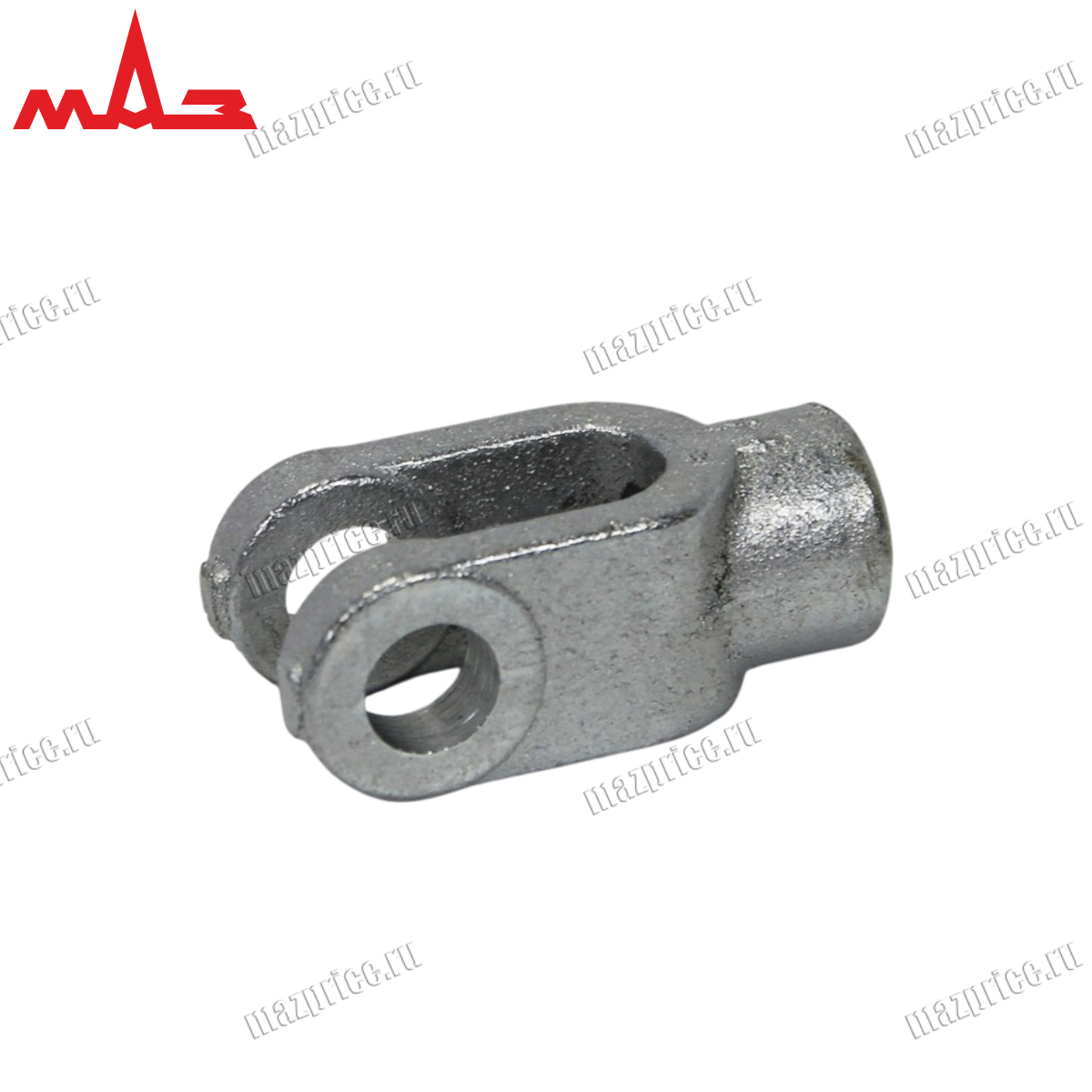

Вилка тормозной камеры 5336-3519238 ОАО МАЗ

Вилка тормозной камеры 5336-3519238 является важнейшим связующим звеном между камерой и регулировочным рычагом грузовых автомобилей МАЗ. Эта деталь устанавливается на резьбовой конец штока камеры, а также с помощью пальца соединяется с рычагом разжимного кулака. Именно через эту вилку усилие, создаваемое сжатым воздухом в тормозной камере, передается на разжимной кулак, который разводит тормозные колодки, а также прижимает их к тормозному барабану. Без исправной вилки передача усилия становится невозможной, а также тормозной механизм одного из колес полностью перестает функционировать.

Исправное состояние вилки камеры критически важно для безопасности движения. От ее состояния зависит точность передачи усилия от пневмосистемы к тормозным механизмам. Износ или деформация приводит к тому, что усилие на колодки передается не полностью или с перекосом, что снижает эффективность торможения, а также может вызвать неравномерный износ колодок. В запущенных случаях разрушение вилки ведет к полной потере тормозного усилия на одном из колес, что при экстренном торможении может привести к заносу или опрокидыванию автомобиля. Своевременная замена этой детали — недорогая профилактика, предотвращающая аварийные ситуации, а также дорогостоящий ремонт всей системы.

Технические характеристики вилки тормозной камеры 5336-3519238

• Оригинальный артикул: 5336-3519238

• Резьба: М14х1,5 (для соединения со штоком тормозной камеры)

• Диаметр отверстия под палец: 12 мм

• Габаритные размеры: 35 × 20 × 30 мм

• Масса: 0,1 – 0,145 кг

• Материал: Высокопрочная легированная сталь

• Производитель: ОАО «МАЗ»

Данная деталь применяется на автомобилях МАЗ-5336, -53363, -53366, -5337, -53371, -54321, -54323, -5434, -5516, -5551, -6303, -64229, -64255.

Советы по установке вилки тормозной камеры 5336-3519238

Перед установкой новой вилки обязательно очистите резьбу на штоке тормозной камеры от грязи, ржавчины, а также старой смазки. Проверьте состояние резьбы — при наличии повреждений восстановите ее плашкой или замените шток. Убедитесь, что резьба на новой вилке чистая и не имеет заусенцев. Перед накручиванием рекомендуется нанести на резьбу тонкий слой смазки (литол или графитовую смазку) для облегчения монтажа, а также предотвращения прикипания в будущем.

Критически важный момент — правильная регулировка длины штока. Вилка накручивается на резьбовой конец штока, и ее положение определяет расстояние от торца камеры до центра отверстия в вилке. Этот размер, согласно рекомендациям завода-изготовителя, должен составлять 227 мм. Измеряйте этот размер строго по методике, указанной в руководстве по ремонту. Неправильная регулировка приводит к тому, что тормозной механизм либо не полностью растормаживается (колесо подклинивает), либо тормозной путь увеличивается.

При установке соединительного пальца обязательно используйте новую шплинтовку или стопорное кольцо. Старый шплинт не подлежит повторному использованию — он мог потерять упругость. Убедитесь, что палец входит в отверстия, а также рычага свободно, но без заметного люфта. При наличии люфта палец или вилку необходимо заменить.

После установки вилки, а также подсоединения к регулировочному рычагу обязательно отрегулируйте зазор между тормозными колодками и барабаном. Проверьте ход штока тормозной камеры — он должен соответствовать норме (обычно не более 57–64 мм). При превышении хода отрегулируйте тормозной механизм. Первые 100–200 км пробега после замены избегайте резких торможений, чтобы дать возможность всем элементам тормозной системы приработаться. Регулярно проверяйте затяжку всех соединений, а также наличие шплинтов при каждом плановом техническом обслуживании.
