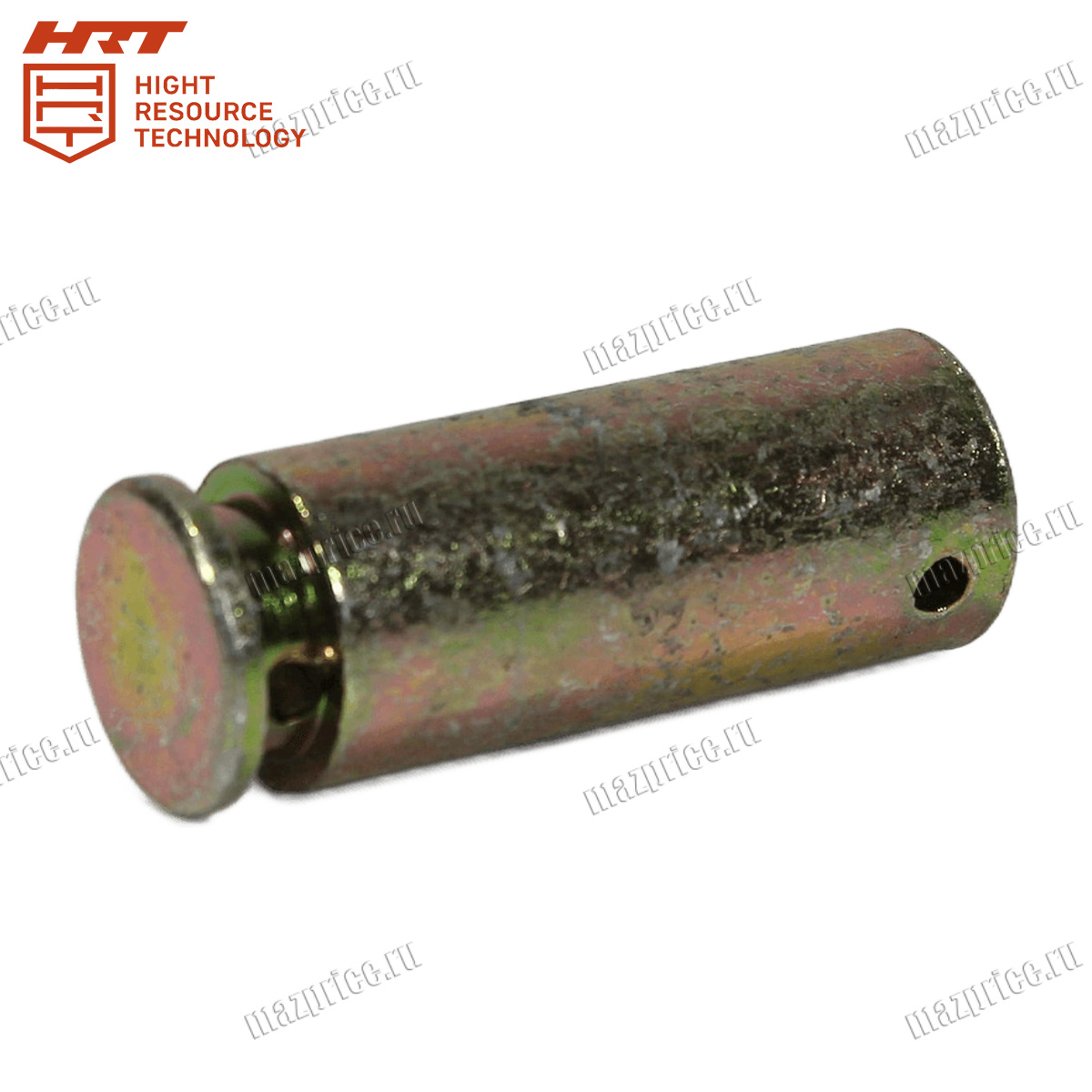

Палец крепления раскоса МТЗ-80 24х64 50-4605049-HRT

Палец крепления раскоса 50-4605049-HRT применяется в шарнирных соединениях навесного оборудования тракторов. Он обеспечивает подвижность, а также точную фиксацию узлов навесной системы. Деталь работает в узлах регулировки положения навески. Элемент палец навески передаёт нагрузку между тягами & рамой агрегата.

Деталь палец крепления раскоса рассчитана на восприятие ударных и осевых нагрузок. Конструкция обеспечивает стабильное шарнирное соединение без перекосов.

Технические характеристики пальца раскоса 50-4605049-HRT

Палец крепления раскоса применяется в узлах навесной системы с шарнирной фиксацией.

• Диаметр: 24 мм

• Длина: 64 мм

• Материал: высокопрочная сталь

• Термообработка: закалка

• Тип: шарнирное

• Фиксация: шплинт / фиксатор

• Рабочие нагрузки: осевые и ударные

• Смазка: через втулки или посадочные узлы

• Температурный диапазон: −40°C до +120°C

• Масса: ~0,2–0,6 кг

Деталь палец крепления раскоса используется в тракторах МТЗ различных серий с оборудованием. Она устанавливается в раскосе и узлов задней навески. Также применяется для фиксации рабочих узлов системы. Используется совместно с шарнирными соединениями тяговых механизмов.

Модели применения включают МТЗ-80, МТЗ-570, МТЗ-900/920/950/952, МТЗ-100. Также применяется на 800/900, МТЗ-90/92, МТЗ-510/512, 520/522, 1025, 622, 892 и других.

Признаки необходимости замены пальца навески 50-4605049-HRT

Износ детали палец раскоса 50-4605049-HRT проявляется появлением люфта в шарнире. Увеличивается зазор между соединяемыми элементами навесной системы. Элемент палец крепления начинает вызывать нестабильность работы оборудования. Появляется металлический стук при нагрузке.

Изношенный палец навески снижает точность регулировки положения навесного оборудования. Наблюдается перекос рабочих органов. Деформация пальца приводит к ускоренному износу втулок & проушин. Возникает повышенная нагрузка на соседние узлы. При несвоевременной замене возможен разрыв навески, а также потеря управления оборудованием. Также ускоряется разрушение шарнирных элементов конструкции.

Советы по установке и подбору пальца 50-4605049-HRT

Монтаж детали палец крепления раскоса выполняется после очистки посадочных узлов. Поверхности должны быть без загрязнений, а также следов коррозии. Перед установкой проверяется состояние втулок, используемых с пальцем 50-4605049-HRT. Изношенные втулки заменяются до монтажа.

Элемент палец устанавливается без ударной нагрузки и перекосов. Запрещается забивание при несоосности отверстий. Фиксация выполняется шплинтом или стопорным элементом с контролем посадки. Недостаточная фиксация приводит к смещению узла. После установки проводится проверка свободного хода, а также отсутствия люфта.

Подбор детали палец крепления раскоса выполняется по точным размерам и материалу. Отклонения геометрии приводят к ускоренному износу. Следует учитывать качество термообработки пальца раскоса 50-4605049-HRT. Недостаточная закалка снижает ресурс работы. Рекомендуется использовать элемент с точной посадкой под втулки. Это снижает нагрузку на шарнирные соединения.
