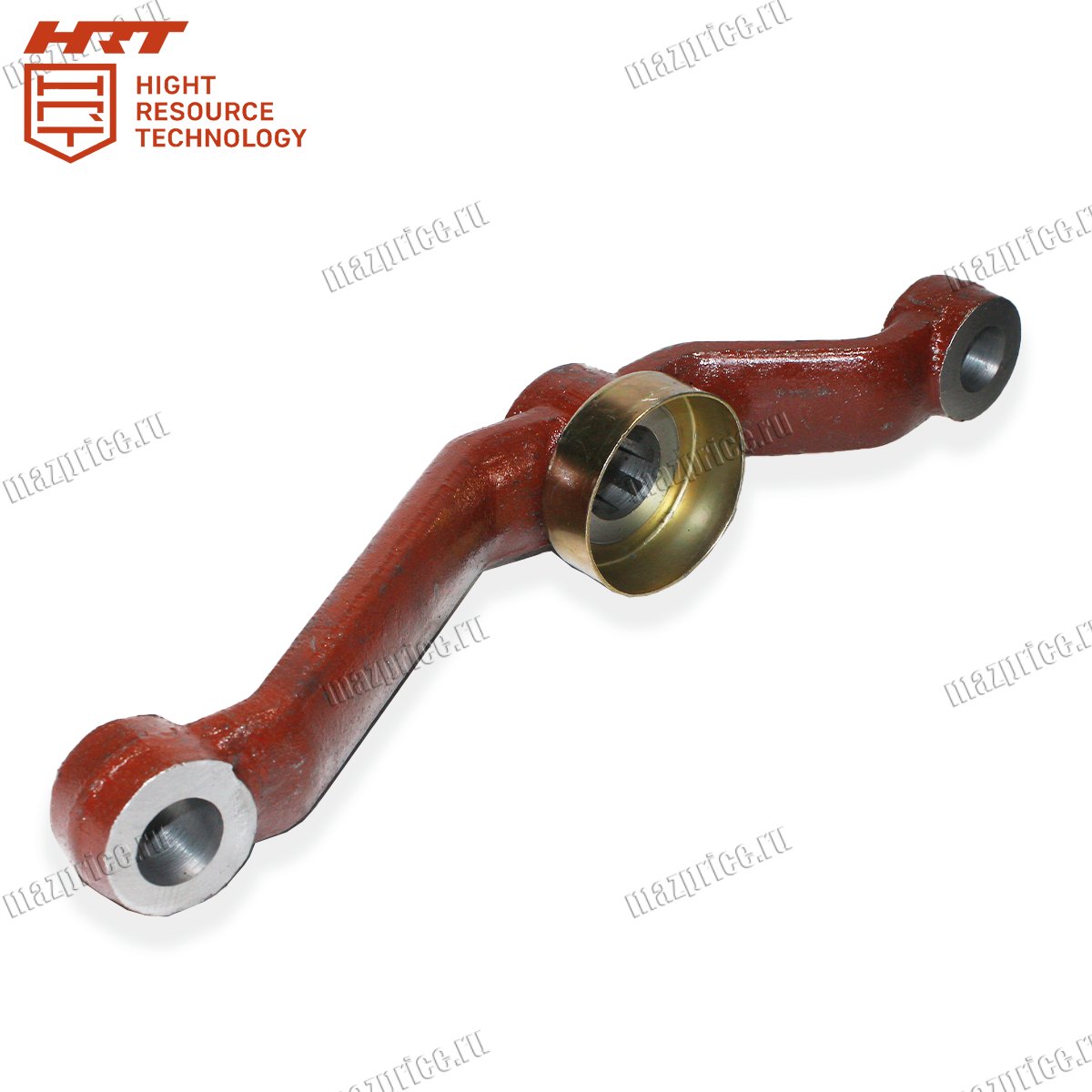

Рычаг поворотный 70-3001040-01-HRT применяется в системе рулевого управления тракторов МТЗ. Деталь обеспечивает передачу усилия от рулевого механизма к управляемым колесам. Конструкция рассчитана на работу при нагрузках, а также вибрациях в условиях эксплуатации.
Двойной левый рычаг имеет усиленную геометрию для распределения усилия по двум точкам крепления. Это снижает износ сопрягаемых элементов, а также повышает стабильность эксплуатации техникой. Узел выполнен из высокопрочной стали с устойчивостью к ударным воздействиям.
Технические характеристики рычага поворотного 70-3001040-01-HRT
Рычаг под ГОРу соответствует требованиям рулевых систем с гидрообъемным управлением. Параметры изделия обеспечивают корректную работу механизма при различных режимах нагрузки.
• Сторона установки: левая
• Тип: двойной
• Тип соединения: шарнирное или под пальцы
• Материал: высокопрочная сталь
• Тип изготовления: литой или кованый
• Рабочие условия: ударные нагрузки и вибрации
• Габариты: длина 0,455 м, ширина 0,065 м, высота 0,07 м
• Масса: примерно 4 кг
Двойной левый рычаг устанавливается на тракторах МТЗ-80 с системой рулевого управления соответствующего типа. Деталь применяется на моделях МТЗ-900, 920, 950 и МТЗ-952. Рычаг под ГОРу используется на технике МТЗ-570, МТЗ-90 и МТЗ-92 различных модификаций. Возможна установка на МТЗ-826 и 1005 при совпадении параметров крепления.
Как правильно установить рычаг под ГОРу 70-3001040-01-HRT
Перед установкой проверяется состояние посадочных мест и крепежных элементов узла. Рычаг под ГОРу устанавливается с точным соблюдением положения относительно осей вращения. Крепление выполняется штатными пальцами или болтами без перекосов и смещений. Это обеспечивает корректную передачу усилия при работе управления.
После монтажа проверяется свободный ход, а также отсутствие заеданий при повороте колес. Рычаг поворотный 70-3001040-01-HRT должен работать плавно без посторонних шумов.
Неправильная установка вызывает перекос детали, а также нарушение работы механизма. Рычаг под ГОРу требует точного совмещения всех точек крепления.
Использование изношенных пальцев снижает надежность соединения и вызывает люфт. Это приводит к ускоренному износу сопрягаемых элементов узла. Отсутствие проверки после установки приводит к скрытым неисправностям эксплуатации. Двойной левый рычаг должен проверяться при различных режимах работы техники.
Как подобрать левый двойной рычаг 70-3001040-01-HRT
Соответствие конструкции обеспечивает корректную работу рулевого управления в штатных условиях. Рычаг поворотный 70-3001040-01-HRT подбирается по параметрам и типу системы.
Несоответствие размеров приводит к повышенной нагрузке, а также снижению точности эксплуатации техникой. Рычаг под ГОРу должен полностью соответствовать конструкции рулевого механизма. Правильный выбор снижает риск отказов, а также увеличивает ресурс узлов управления. Это важно для стабильной работы техники при различных нагрузках эксплуатации.
