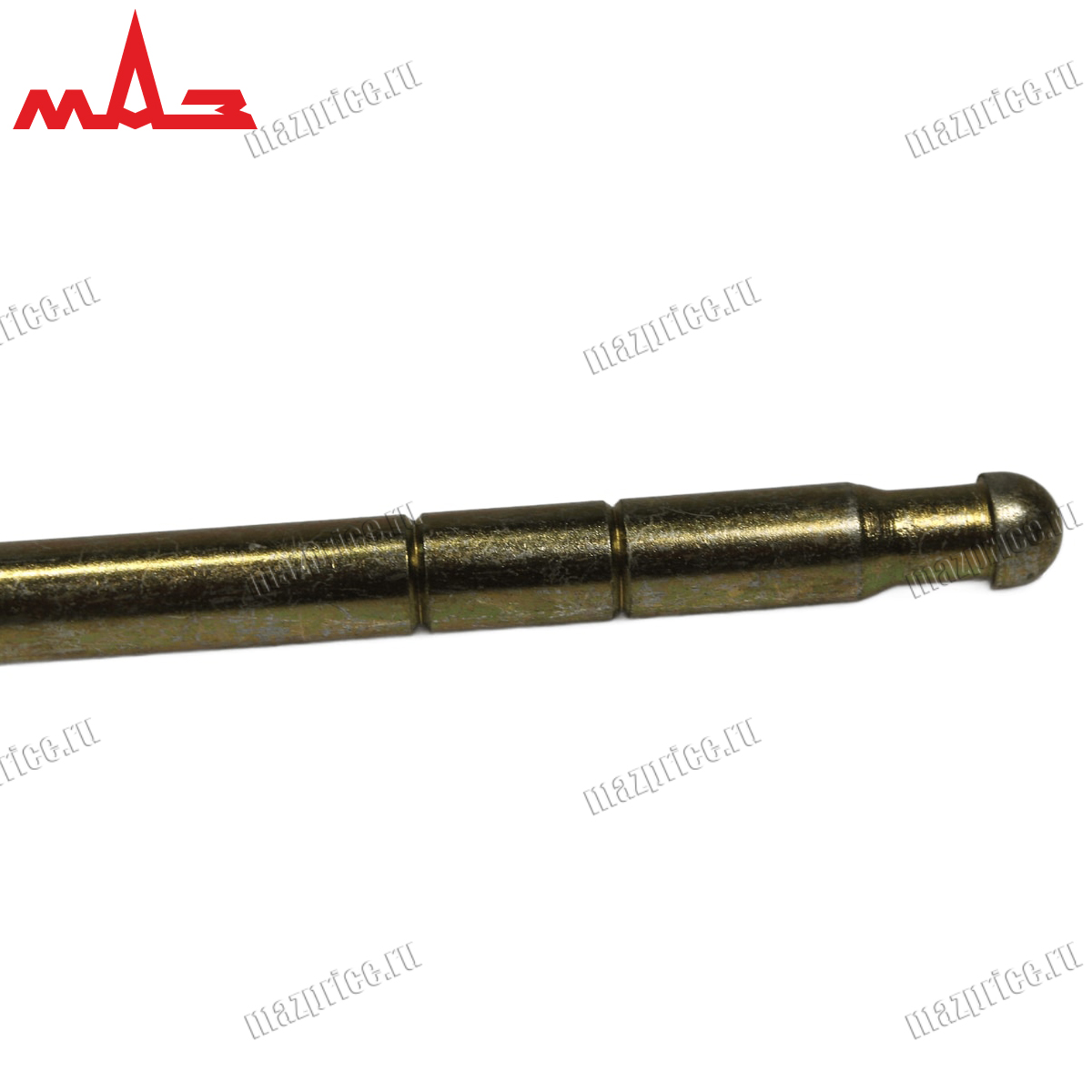

Шток пневмогидроусилителя (ПГУ) сцепления 4370-1609241-060 является ключевым элементом привода управления сцеплением грузовых автомобилей МАЗ. Данная деталь представляет собой металлический стержень, который непосредственно передаёт усилие от пневмогидроусилителя на рычаг муфты выключения сцепления (артикул 4370-1602832-060У).
При нажатии на педаль сцепления сжатый воздух и гидравлическая жидкость в ПГУ создают усилие, которое через этот шток преобразуется в механическое движение, необходимое для размыкания силового потока от двигателя к трансмиссии. Без этого элемента работа усилителя сцепления становится невозможной, а управление автомобилем — крайне затруднительным.
Качественное исполнение штока ПГУ критически важно для плавности управления автомобилем и долговечности всей трансмиссии. Своевременная замена этой детали, стоимость которой несопоставима с ремонтом коробки передач или заменой сцепления в сборе, — это разумная профилактика, предотвращающая масштабные поломки трансмиссии.
Технические характеристики штока ПГУ 4370-1609241-060
Оригинальный артикул: 4370-1609241-060
Длина: 270 мм
Вес: 250 грамм
Материал: Высокопрочная легированная сталь
Тип детали: Шток привода пневмогидроусилителя сцепления
Назначение: Передача усилия от ПГУ на рычаг выключения сцепления
Производитель: ОАО «МАЗ» (Республика Беларусь)
Данная деталь применяется на автомобилях МАЗ-4370, -4371, -4380, -4570, МАЗ-256.
Признаки необходимости замены штока ПГУ 4370-1609241-060
Затруднённое переключение передач, хруст при включении. Это наиболее частый симптом неисправности привода сцепления. Если передачи включаются с характерным хрустом или усилием, особенно первая и задняя, это указывает на то, что сцепление выключается не полностью («ведёт»). Причина — износ или деформация штока, из-за чего уменьшается его рабочий ход, и диск сцепления не полностью отходит от маховика. Нагрузка на синхронизаторы коробки передач резко возрастает, что приводит к их ускоренному износу.
Увеличение свободного хода педали сцепления. Если педаль сцепления стала «пустой» в первой части хода, а рабочее усилие появляется только ближе к полу, это может говорить о том, что шток деформировался (прогнулся) или его резьбовое соединение с толкателем ПГУ ослабло. В результате усилие от ПГУ передаётся с задержкой, и сцепление срабатывает позже, чем ожидает водитель, что затрудняет плавное трогание с места.
Появление люфта и «болтанки» в приводе сцепления. Если при нажатии на педаль сцепления ощущается заметный люфт или шток имеет свободный ход в соединениях, это указывает на выработку шарнирных или резьбовых соединений. Причина — естественный износ сопрягаемых поверхностей из-за постоянных нагрузок. Люфт приводит к задержке срабатывания сцепления и снижает точность управления.
Посторонние стуки и скрипы в районе ПГУ и картера сцепления. Металлический стук или скрип при нажатии и отпускании педали сцепления свидетельствует о повышенном износе или деформации штока. Причина — выработка в шарнирных соединениях, либо появление искривления самого стержня. Скрип также может указывать на недостаток смазки в узле или на трение деформированного штока о корпус ПГУ.
Визуальные дефекты при осмотре: искривление, коррозия, износ резьбы. При разборке узла привода сцепления на штоке могут быть обнаружены искривление геометрии, следы коррозии или глубокая выработка резьбы. Даже незначительное искривление — это прямое показание к замене, так как под нагрузкой оно прогрессирует и может привести к поломке детали.
Если вовремя не заменить изношенный или деформированный шток, последствия могут быть очень серьёзными. Полная поломка штока в движении сделает невозможным выключение сцепления — вы не сможете переключить передачу или остановить автомобиль, не заглушив двигатель. Это крайне опасно в городском трафике или на спуске. Кроме того, работа с неисправным штоком приводит к ускоренному износу муфты выключения сцепления, выжимного подшипника и лепестков диафрагменной пружины корзины. Замена этих компонентов в сборе обходится в разы дороже, чем своевременная замена одного штока.
