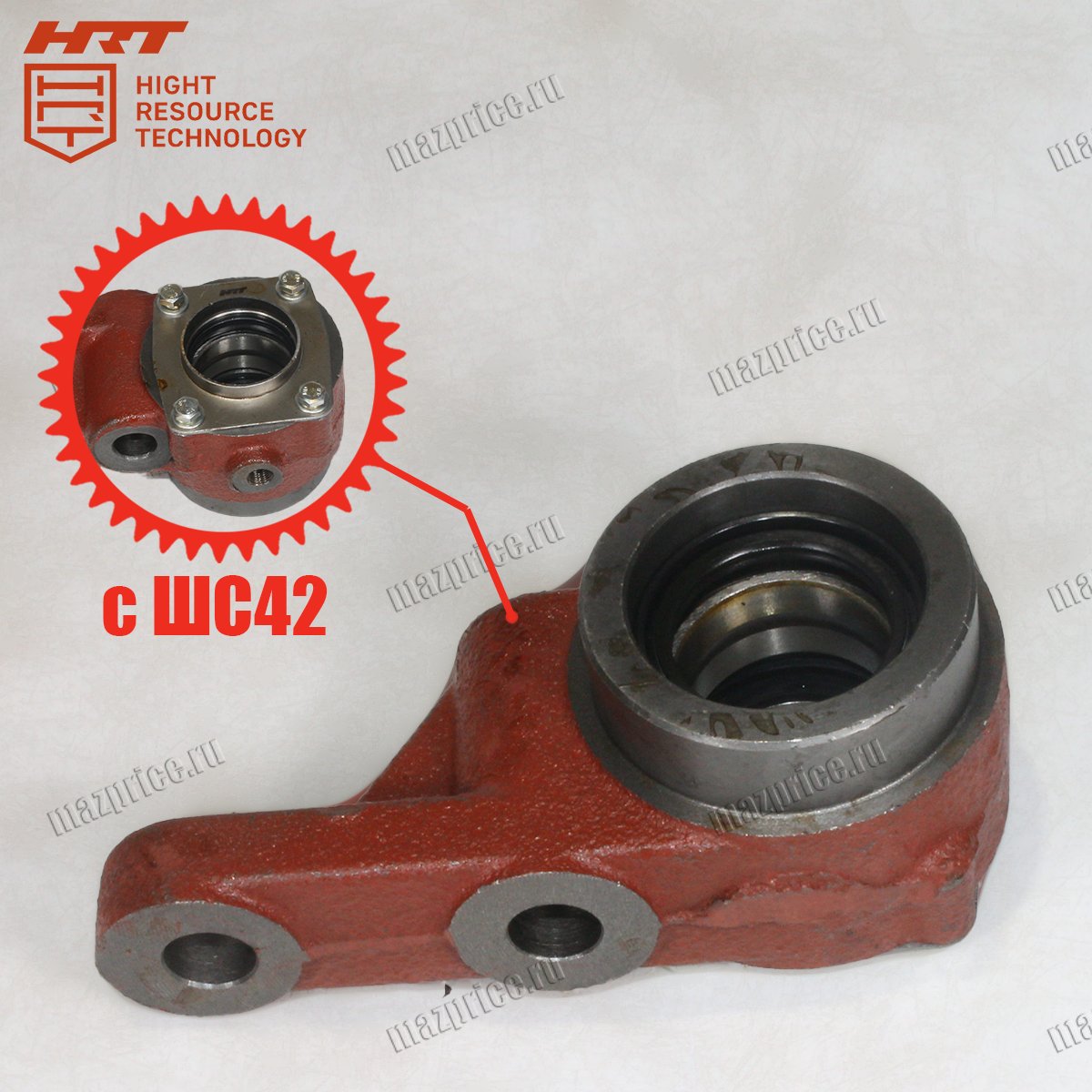

Опора разжимного кулака сб. (под ШС-42) 152-3502024-20У ОАО МАЗ

Опора разжимного кулака 152-3502024-20У является ключевым элементом тормозного механизма заднего моста грузовых автомобилей и автобусов МАЗ. Эта деталь, поставляемая в сборе, представляет собой узел, в котором размещается подшипник разжимного кулака — именно на эту опору опирается ось кулака, обеспечивая его вращение при срабатывании тормозов. Узел устанавливается в кронштейн тормозного механизма и служит надёжной опорой для разжимного кулака, воспринимая значительные радиальные и осевые нагрузки, возникающие в процессе торможения. Без исправной работы этого элемента передача усилия от тормозной камеры к колодкам становится нестабильной, что напрямую сказывается на эффективности торможения.

Конструктивно опора 152-3502024-20У представляет собой узел, включающий корпус и запрессованный в него сферический шарнирный подшипник типа ШС-42. Именно этот подшипник обеспечивает подвижность кулака и компенсирует возможные перекосы при работе тормозного механизма. Оригинальная деталь ОАО «МАЗ» изготавливается из высококачественных материалов с применением точной механообработки, что гарантирует её долгий ресурс в условиях интенсивных вибраций, перепадов температур и воздействия влаги и реагентов. Масса узла составляет от 1,93 до 2,635 кг в зависимости от исполнения. Габаритные размеры: ширина — 90–134 мм, длина — 90–229 мм, высота — 50–135 мм.

Преимущество использования оригинальной опоры разжимного кулака заключается в полном соответствии геометрии и качеству сборки заводским требованиям. Неоригинальные детали или опоры, собранные кустарным способом, часто имеют отклонения в посадке подшипника или недостаточную точность посадочных поверхностей, что ведёт к ускоренному износу как самой опоры, так и сопряжённого с ней разжимного кулака. Исправное состояние опоры критически важно для надёжности всей тормозной системы — изношенный подшипник создаёт люфт кулака, из-за чего колодки прижимаются к барабану неравномерно, снижается эффективность торможения и увеличивается тормозной путь. Своевременная замена этого узла — недорогая профилактика, предотвращающая дорогостоящий ремонт всего тормозного механизма.

Технические характеристики опоры разжимного кулака 152-3502024-20У

Оригинальный артикул: 152-3502024-20У (также 152-3502024-20)

Тип подшипника: ШС-42 (сферический шарнирный подшипник)

Исполнение: Правая

Вес: 1,93 – 2,635 кг

Габаритные размеры (Ш×В×Д): 0,09–0,134 × 0,05–0,135 × 0,09–0,229 м

Материал корпуса: Высокопрочная легированная сталь

Производитель: ОАО «МАЗ» (Республика Беларусь)

Данная деталь применяется на автомобилях МАЗ-5440, -6430, -551605, -104, -105, -107.

Советы по установке опоры разжимного кулака 152-3502024-20У

Перед установкой новой опоры необходимо демонтировать старый узел и тщательно очистить посадочное место в кронштейне тормозного механизма от грязи, ржавчины и остатков старой смазки. Внимательно осмотрите состояние сопряжённых деталей — разжимного кулака, его шейки и посадочных поверхностей в кронштейне. При обнаружении задиров, коррозии или значительного износа их следует устранить или заменить повреждённые детали.

Установка опоры должна производиться с использованием специального приспособления или пресса. Категорически запрещается забивать опору молотком — это приводит к деформации корпуса и повреждению сферического подшипника. При правильной установке опора должна входить в посадочное место кронштейна с небольшим натягом, без перекосов. После установки убедитесь, что опора зафиксирована стопорным кольцом или другим предусмотренным конструкцией элементом.

Особое внимание уделите смазке узла. Перед сборкой рекомендуется нанести на рабочие поверхности подшипника и на шейку кулака небольшое количество высокотемпературной смазки, устойчивой к воздействию влаги. Это обеспечит лёгкое вращение кулака и снизит износ в начальный период эксплуатации.

После сборки обязательно проверьте лёгкость вращения разжимного кулака — он должен проворачиваться от руки без заеданий, но при этом не иметь ощутимого люфта. При обнаружении люфта или заеданий проверьте правильность установки опоры и состояние кулака. Первые 100–200 км пробега после замены избегайте резких торможений, чтобы дать возможность деталям приработаться. Регулярно, при каждом плановом техническом обслуживании, проверяйте состояние опоры и отсутствие люфтов в тормозном механизме — своевременное выявление проблем продлит срок службы всей тормозной системы.
